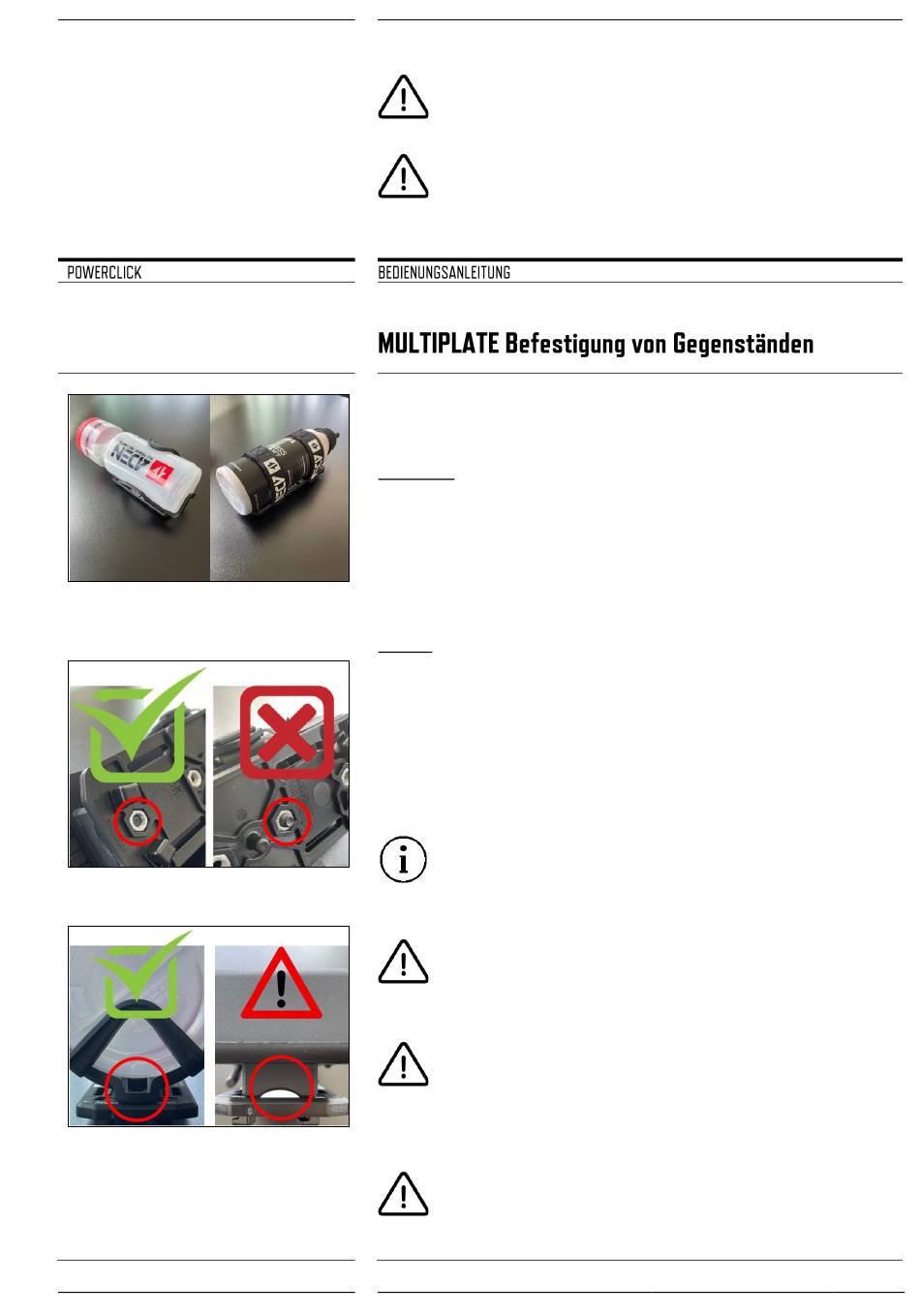

MULTIPLATE Bsp.
Abb. 10
STRAPS/Schrauben
Richtige Schraubenlänge
Abb. 11
Hohlraum Gegenstände
Abb. 12
ADEN GmbH
darauf zu achten, dass der Schraubenkopf vollständig versenkt ist.
Anzugsmoment vom Fahrradhersteller beachten!
Bei gekrümmten Untergründen könnten auch
unterschiedliche Distanzhöhen benötigt werden.
Die STRAPS dürfen mit maximal 20kg (200N) angezogen
werden.
Ein regelmäßiges kontrollieren / nachziehen wird empfohlen.
An die MULTIPLATE können verschiedenste Gegenstände mittels
Schrauben oder STRAPS (gegebenenfalls auch kombiniert) montiert
werden (Abb. 10).
Schrauben:
Für die Befestigung mit Schrauben sind verzinkte Stahlmuttern in die
MULTIPLATE eingelassen. Der Lochabstand entspricht der
standardmäßigen Flaschenhalter-Aufnahme (64mm).
1. Gegenstand auf der MULTIPLATE positionieren.
2. Passende Schrauben wählen (nicht im Lieferumfang enthalten).
3. Gegenstand verschrauben.
STRAPS:
Mit den ANTI – SLIP STRAPS kann ein beliebiger Gegenstand auf die
MULTIPLATE angebracht werden.
1. STRAPS durch die MULTIPLATE fädeln.
2. Gegenstand positionieren.
3. STRAPS um den Gegenstand wickeln und das freie Ende durch die
Kunststofflasche führen. Das Ende umschlagen, fest anziehen und
ankletten.
Die Klettbänder sind mit rutschhemmendem Silikon
beschichtet. Mit den Bändern kann nahezu alles auf die
MULTIPLATE angebracht werden.
Weitere Längen können bei uns erworben werden.
Die Schraubenspitzen müssen bündig ohne Überstand zu den
Sechskantmutter abschließen (Abb. 11). Achten Sie darauf
beide Schrauben gleichmäßig anzuziehen.
Manche Gegenstände haben eine Aussparung für das
Rahmenrohr direkt unterhalb der Schraubpunkte. Der
Hohlraum zwischen dem Gegenstand und der MULTIPLATE
sollte unterlegt werden (Abb. 12). Ist dies nicht möglich,
dürfen die
Schrauben nur mit einem geringen Drehmoment angezogen werden.
Die STRAPS dürfen mit maximal 20kg (200N) angezogen
werden.
Ein regelmäßiges kontrollieren / nachziehen wird empfohlen.
