Befestigung mit Schrauben
Abb. 5
Distanzringe und Empfehlung
Abb. 6
Befestigung mit STRAPS
Abb. 7
Schablone (im Set enthalten)
Abb. 8
Durchfädeln der STRAPS
Abb. 9
ADEN GmbH

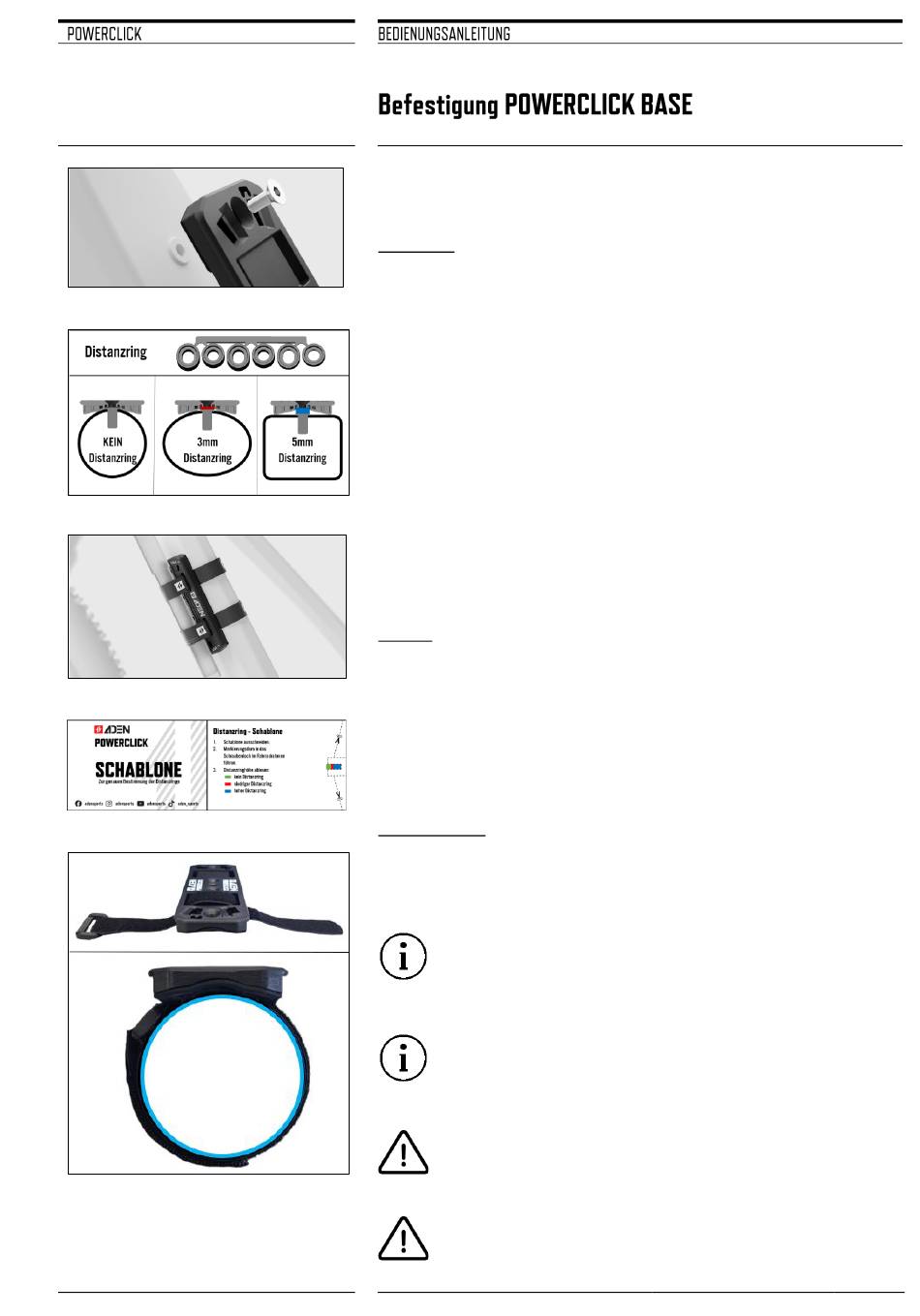

Die BASE kann mit Schrauben oder mit STRAPS an den Fahrradrahmen
befestigt werden.
Schrauben:
Für die Befestigung mit Schrauben wird das Gewinde der
Flaschenhalteraufnahme verwendet (Abb. 5).
1. Zwei der benötigten Distanzringe aus der Reihe heraustrennen und
auf der Unterseite der BASE in die gewünschten Schraublöcher
eindrücken.
2. Untergrund säubern und BASE positionieren
3. Mit den mitgelieferten Schrauben am Fahrradrahmen befestigen.
Empfehlung:
Bei ovalen Rahmenrohren die niedrigen Distanzringe und bei flachen
Rahmenrohren die hohen Distanzringe verwenden. Bei runden
Rahmenrohren werden in der Regel keine Distanzringe benötigt (Abb.
6).
Für eine genaue Ermittlung die mitgelieferte Schablone ausschneiden
und in das Gewinde am Fahrradrahmen stecken. Die benötigte
Distanzhöhe ablesen (Abb. 8) .
STRAPS:
Mit den ANTI – SLIP STRAPS die BASE an beliebiger Stelle am Fahrrad
befestigen (Abb. 7).
1. STRAPS durch die BASE fädeln (Abb. 9).
2. Untergrund säubern und BASE positionieren.
3. STRAPS um den Fahrradrahmen wickeln und das freie Ende durch
die Kunststofflasche führen. Das Ende umschlagen, fest anziehen
und ankletten (Abb. 9).
Wandmontage:
1. BASEPAD (Gummiauflage) entfernen.
2. Unterlegen aller Schraublöcher mit den vier hohen Distanzringen.
3. Mit passenden Schrauben an der Wand befestigen.
Die Klettbänder sind mit rutschhemmendem Silikon
beschichtet. Mit den Bändern kann die BASE an nahezu jede
Position am Fahrrad befestigt werden.
Weitere längen können bei uns erworben werden.
Die Distanzringe verhindern eine Verformung der BASE. Eine
Verformung erhöht das Einrast- Lösemoment der
MULTIPLATE.
Um eine einwandfreie Verwendung zu gewährleisten darf die
BASE beim Befestigen nicht gebogen werden. Gegebenenfalls
die mitgelieferten Distanzringe verwenden.
Die Verwendung der mitgelieferten Schrauben wird
empfohlen. Müssen andere Schraube verwenden werden, ist
www.aden-sports.com
V1.0 [DE]
S. 3
