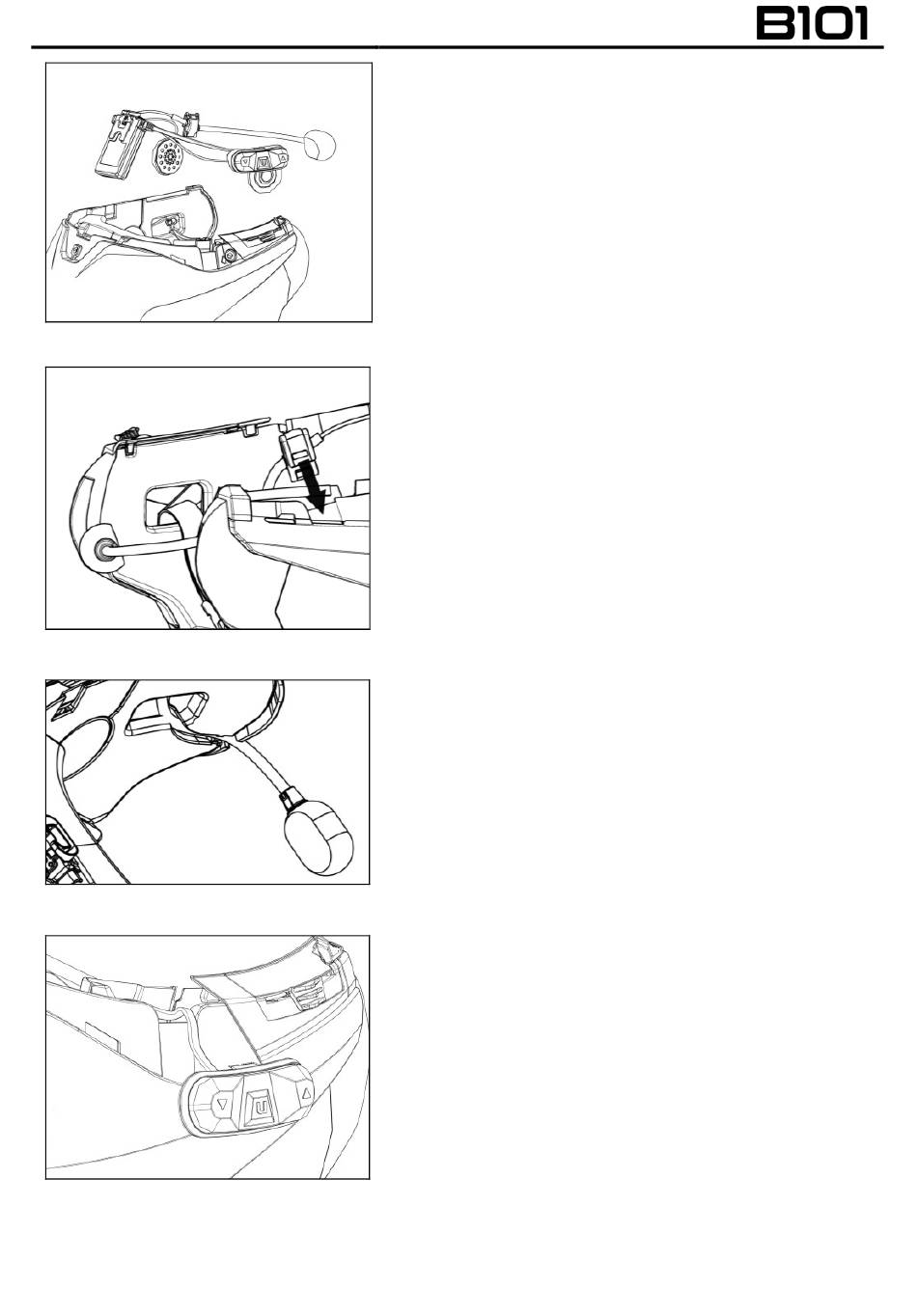

Fig. 7
Fig. 8
Fig. 9
Fig. 10
• Introducir el sistema en el alojamiento
correspondiente en la parte trasera del casco,
empujarlo hasta tocar el fondo de la ranura.
(Fig. 7).
NOTA: para colocar el cableado y el micrófono
en el casco N100-5 siga las instrucciones en el
apartado correspondiente.
• Pasar el cable dentro del casco y encajar el
cierre de fijación de la derecha en su
alojamiento (Fig. 8).
• Colocar el micrófono en su alojamiento a la
derecha del casco introduciendo el brazo
articulado del micrófono en la ranura de la
armazón de enganche de la carrillera (Fig. 9).
Atención: comprobar que el lado de apoyo
del micrófono con la frase "n" quede hacia el
interior del casco.
NOTA: para colocar el teclado en los cascos N87,
N80-8 y N100-5 siga las instrucciones en el
apartado correspondiente.
• Pasar el cable dentro del casco.
• Volver a montar la guarnición del borde de la
calota ajustando el perno de fijación.
