Ingebruikname en bediening

Om een juiste ingebruikname te waarborgen moet u deze gebruiksaanwijzing en de
veiligheidsvoorschriften vóór gebruik volledig en aandachtig lezen!
Aansluiting mag alleen in spanningsvrije toestand worden uitgevoerd. Zorg ervoor
dat alle schakeldelen en aansluitsnoeren spanningsvrij zijn.
Aansluiting van de voorschakel-printplaat
• De bedrijfsspanning (= relaisspoelspanning) van de printplaat vindt plaats op de
kroonklemstrip met opschrift "IN". Let hierbij op de juiste polariteit. + = pluspool, - = minpool.
Gebruik de printplaat slechts met gelijkspanning.
• De aansluiting van de schakelcontacten vindt op de klemmen "CO/NC/NO" plaats
CO = Gemeenschappelijk schakelcontact (contact 6 en 7).
NC = schakeluitgang "verbreekcontact". In ruststand gesloten (contact 1).
NO = schakeluitgang "maakcontact". In ruststand geopend (contact 12)
De specificaties voor het schakelvermogen kunt u aan de technische gegevens
ontlenen.
Montage
• Neem bij de inbouw de geldende voorschriften (aanrakingsbeveiliging) en de
veiligheidsinstructies in deze handleiding in acht.
• De bouwgroep dient beveiligd tegen aanraking te worden ingebouwd.

Onderhoud en reiniging

Neem voor werkzaamheden aan de bouwgroep steeds de netstekker uit het
stopcontact of schakel de spanning op de bouwgroep uit.
• De voorschakel-printplaat is onderhoudsvrij. Controleer de aansluitsnoeren echter regelmatig
op beschadigingen.
• Reparaties mogen uitsluitend door een erkend vakman worden uitgevoerd.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere
chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk
kan doen aan de werking van het product.
• Gebruik een droog, pluisvrij doekje om het product mee schoon te maken.
• Dompel het product niet onder in water.
Verwijdering
Elektronische apparaten zijn recycleerbare stoffen en horen niet bij het huisvuil. Als
het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen
voor afvalverwerking inleveren.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het
milieu.

Technische gegevens

Bestelnr. 503322
Uitvoering zonder relais
Nominale
4-30 V/DC
spanning
Schakelvermogen afhankelijk
(ohmse belasting) van relais
afhankelijk
van relais
Schakelstroom
max. 3 A
afhankelijk
van relais
Schakelspanning
max. 125 V/DC
max. 125 V/AC
afhankelijk
Contactsoort
van relais
Afmeting 20 x 17,5 x 72
(B x H x D) mm
Relais contactassemblage
1570052 1566300 1566301
met relais met relais met relais
5 V/DC 12 V/DC 24 V/DC
max. 50 W, max. 50 W, max. 50 W,
110 VA 110 VA 110 VA
max. 1 A max. 1 A max. 1 A
max. 60 V/DC max. 60 V/DC max. 60 V/DC
max. 125 V/AC max. 125 V/AC max. 125 V/AC
1 wissel-contact 1 wissel-contact 1 wissel-contact
20 x 17,5 x 72 20 x 17,5 x 72 20 x 17,5 x 72
mm mm mm

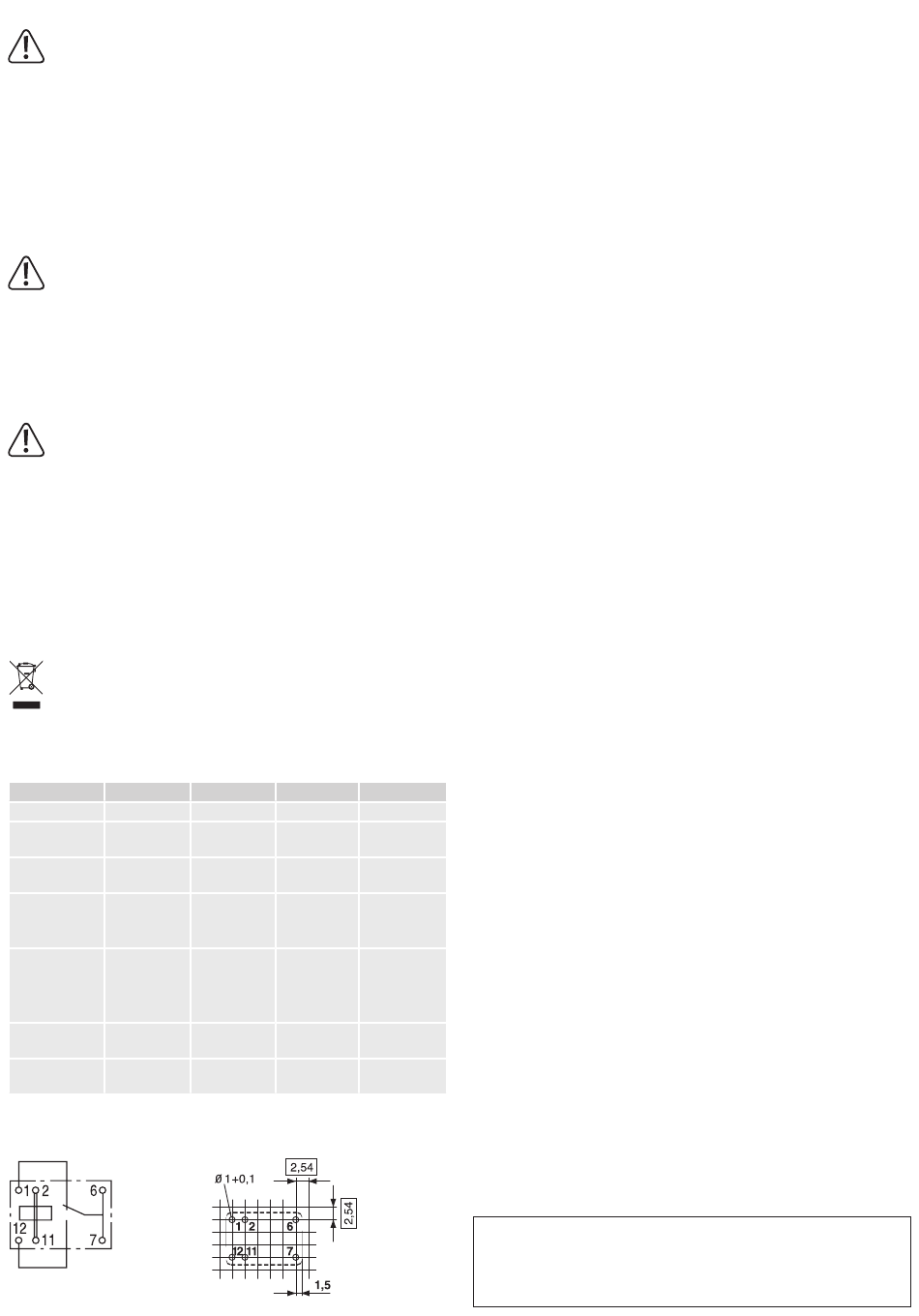

Relais printbeeld
