Connexion de la platine relais
• La tension de service (= tension de bobine du relais) de la platine se connecte à la barrette
à bornes avec l'inscription « IN ». Respectez la polarité correcte. + = pôle positif, - = pôle
négatif. N'utilisez la platine que sous tension continue.
• Les contacts de commutation doivent être connectés aux bornes « CO/NC/NO ».
CO = Contact de commutation commun (contact 6 ou 7).
NC = Sortie de commutation « contact à ouverture ». Fermé à l'état de repos (contact 1).
NO = sortie de commutation « contact de fermeture ». Ouvert à l'état de repos (contact 12)
Pour les spécifications concernant la puissance de commutation voir les
caractéristiques techniques.
Montage
• Respectez, lors du montage, les prescriptions légales en vigueur (protection contre les
contacts accidentels) et les consignes de sécurité du présent mode d'emploi.
• Le module doit être monté de façon à éviter les contacts accidentels.

Entretien et nettoyage

Avant toute intervention au niveau du module, retirer impérativement la fiche secteur
ou mettre le module hors tension.
• La platine relais ne nécessite aucun entretien. Vérifiez cependant de temps en temps que les
cables de raccordement ne sont pas endommagés.
• Les réparations doivent être uniquement effectuées par un technicien qualifié agréé.
• N'utilisez jamais des produits de nettoyage agressifs, à base d'alcool ou toute autre solution
chimique, car ceux-ci pourraient endommager le boîtier et nuire au bon fonctionnement de
l'appareil.
• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
• Ne plongez pas le produit dans l'eau.
Élimination des déchets
Les appareils électroniques sont des matériaux recyclables et ne doivent pas
être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil
conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de
l'environnement.
Caractéristiques techniques
Nº de
503322
commande
Modèle sans relais
Tension
4-30 V/CC
nominale
Puissance de
commutation en fonction
(charge du relais
ohmique)
en fonction
Courant de
du relais
commutation
max. 3 A
en fonction
du relais
Tension de
commutation max. 125 V/DC
max. 125 V/AC
en fonction
Type de contact
du relais
Dimensions
20 x 17,5 x 72 mm 20 x 17,5 x 72 mm 20 x 17,5 x 72 mm 20 x 17,5 x 72 mm
(L x H x P)

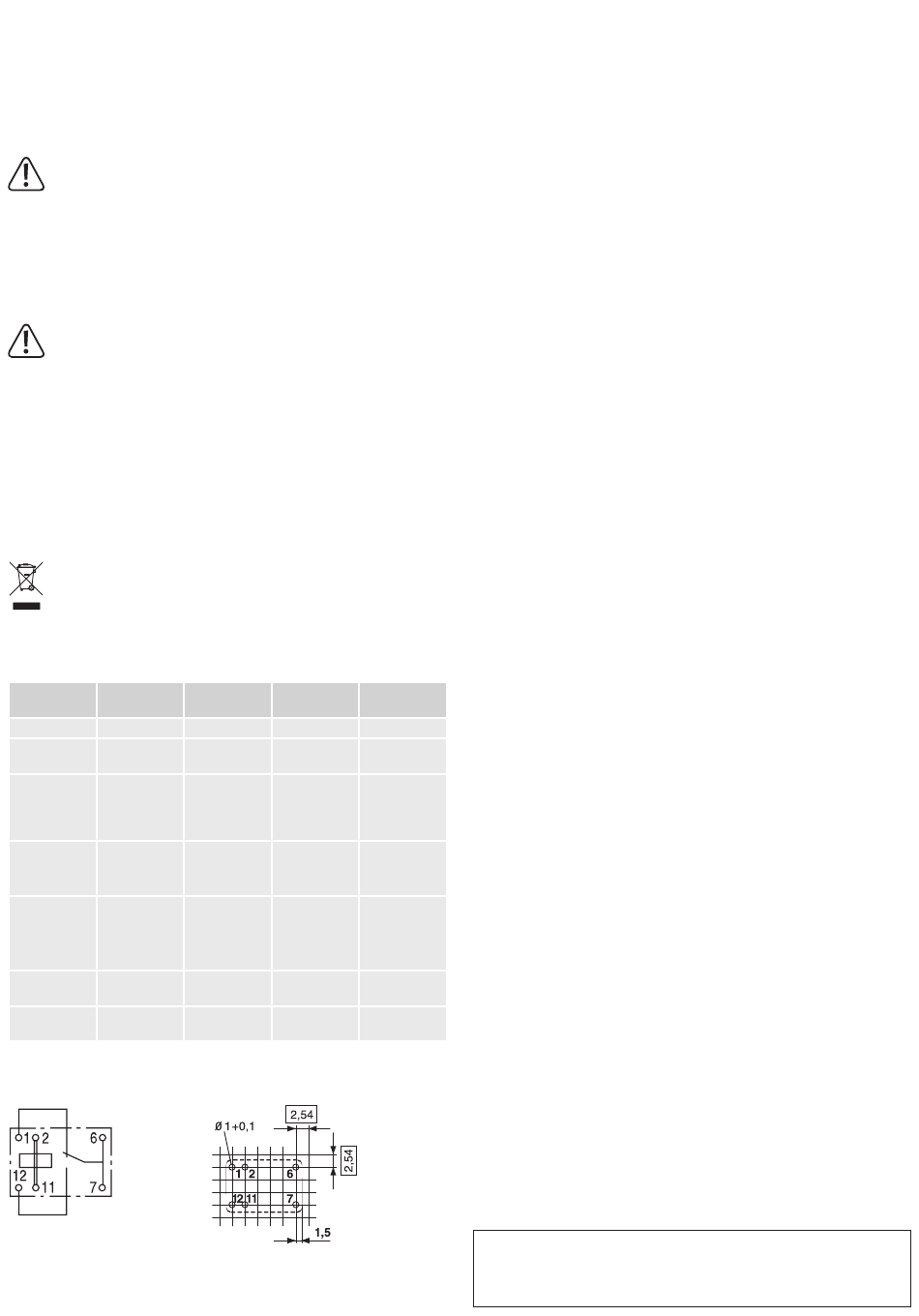

Disposition des contacts
1570052 1566300
avec relais avec relais
5 V/CC 12 V/CC
max. 50 W, max. 50 W,
110 VA 110 VA
max. 1 A max. 1 A
max. 60 V/DC max. 60 V/DC
max. 125 V/AC max. 125 V/AC
1 contact à 1 contact à
deux directions deux directions
Schéma des connexions du relais
1566301
avec relais
24 V/CC
max. 50 W,
110 VA
max. 1 A
max. 60 V/DC
max. 125 V/AC
1 contact à
deux directions
