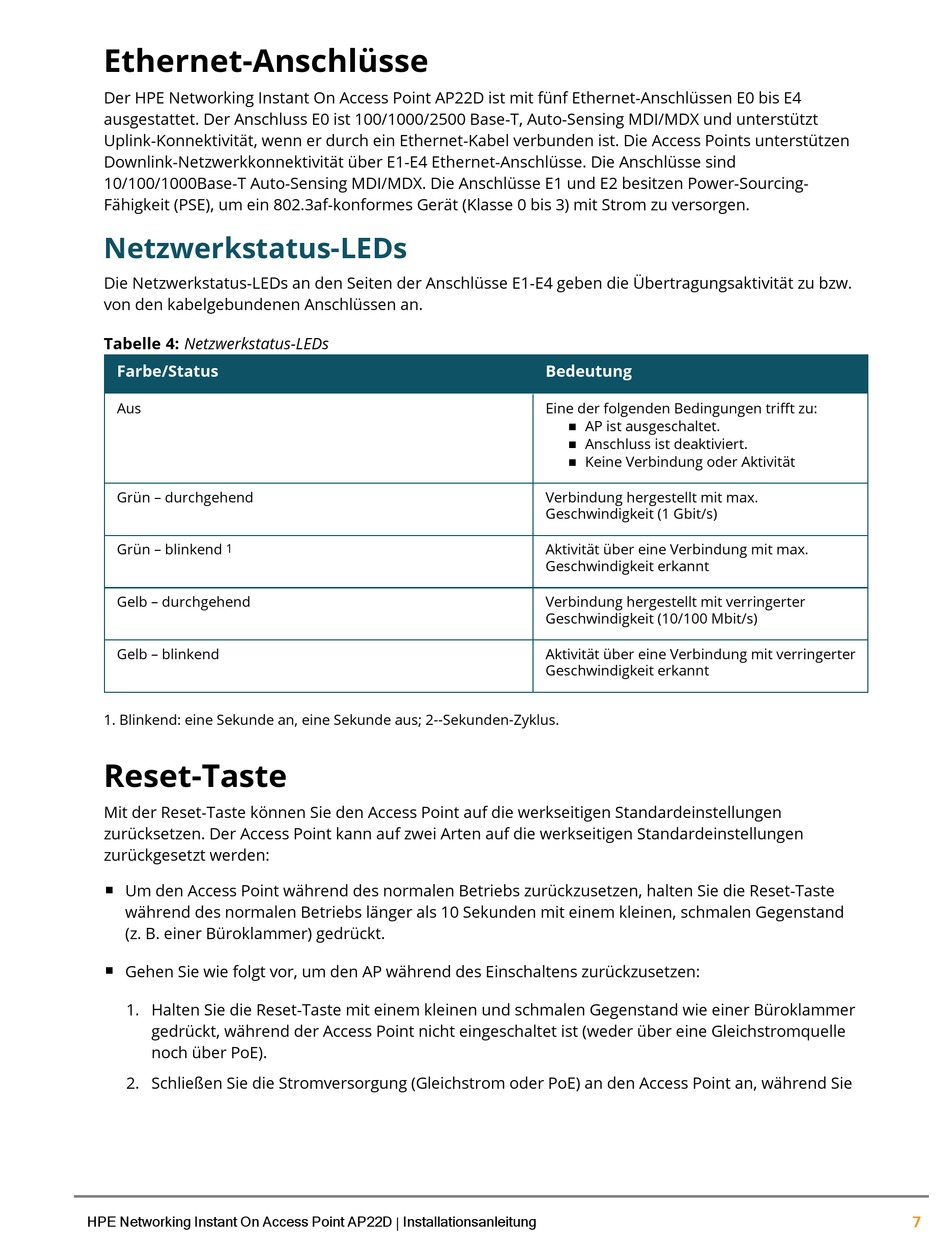

Ethernet-Anschlüsse
Der HPE Networking Instant On Access Point AP22D ist mit fünf Ethernet-Anschlüssen E0 bis E4
ausgestattet. Der Anschluss E0 ist 100/1000/2500 Base-T, Auto-Sensing MDI/MDX und unterstützt
Uplink-Konnektivität, wenn er durch ein Ethernet-Kabel verbunden ist. Die Access Points unterstützen
Downlink-Netzwerkkonnektivität über E1-E4 Ethernet-Anschlüsse. Die Anschlüsse sind
10/100/1000Base-T Auto-Sensing MDI/MDX. Die Anschlüsse E1 und E2 besitzen Power-Sourcing-
Fähigkeit (PSE), um ein 802.3af-konformes Gerät (Klasse 0 bis 3) mit Strom zu versorgen.
Netzwerkstatus-LEDs
Die Netzwerkstatus-LEDs an den Seiten der Anschlüsse E1-E4 geben die Übertragungsaktivität zu bzw.
von den kabelgebundenen Anschlüssen an.
Tabelle 4: Netzwerkstatus-LEDs
Farbe/Status
Aus
Grün – durchgehend
Grün – blinkend
1
Gelb – durchgehend
Gelb – blinkend
1. Blinkend: eine Sekunde an, eine Sekunde aus; 2--Sekunden-Zyklus.
Reset-Taste
Mit der Reset-Taste können Sie den Access Point auf die werkseitigen Standardeinstellungen
zurücksetzen. Der Access Point kann auf zwei Arten auf die werkseitigen Standardeinstellungen
zurückgesetzt werden:
Um den Access Point während des normalen Betriebs zurückzusetzen, halten Sie die Reset-Taste
n
während des normalen Betriebs länger als 10 Sekunden mit einem kleinen, schmalen Gegenstand
(z. B. einer Büroklammer) gedrückt.
Gehen Sie wie folgt vor, um den AP während des Einschaltens zurückzusetzen:
n
1. Halten Sie die Reset-Taste mit einem kleinen und schmalen Gegenstand wie einer Büroklammer
gedrückt, während der Access Point nicht eingeschaltet ist (weder über eine Gleichstromquelle
noch über PoE).
2. Schließen Sie die Stromversorgung (Gleichstrom oder PoE) an den Access Point an, während Sie
HPE Networking Instant On Access Point AP22D | Installationsanleitung
Bedeutung
Eine der folgenden Bedingungen trifft zu:
AP ist ausgeschaltet.
n
Anschluss ist deaktiviert.
n
Keine Verbindung oder Aktivität
n
Verbindung hergestellt mit max.
Geschwindigkeit (1 Gbit/s)
Aktivität über eine Verbindung mit max.
Geschwindigkeit erkannt
Verbindung hergestellt mit verringerter
Geschwindigkeit (10/100 Mbit/s)
Aktivität über eine Verbindung mit verringerter
Geschwindigkeit erkannt
7
