ASTECH CR50 Handbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für ASTECH CR50
Inhaltszusammenfassung für ASTECH CR50

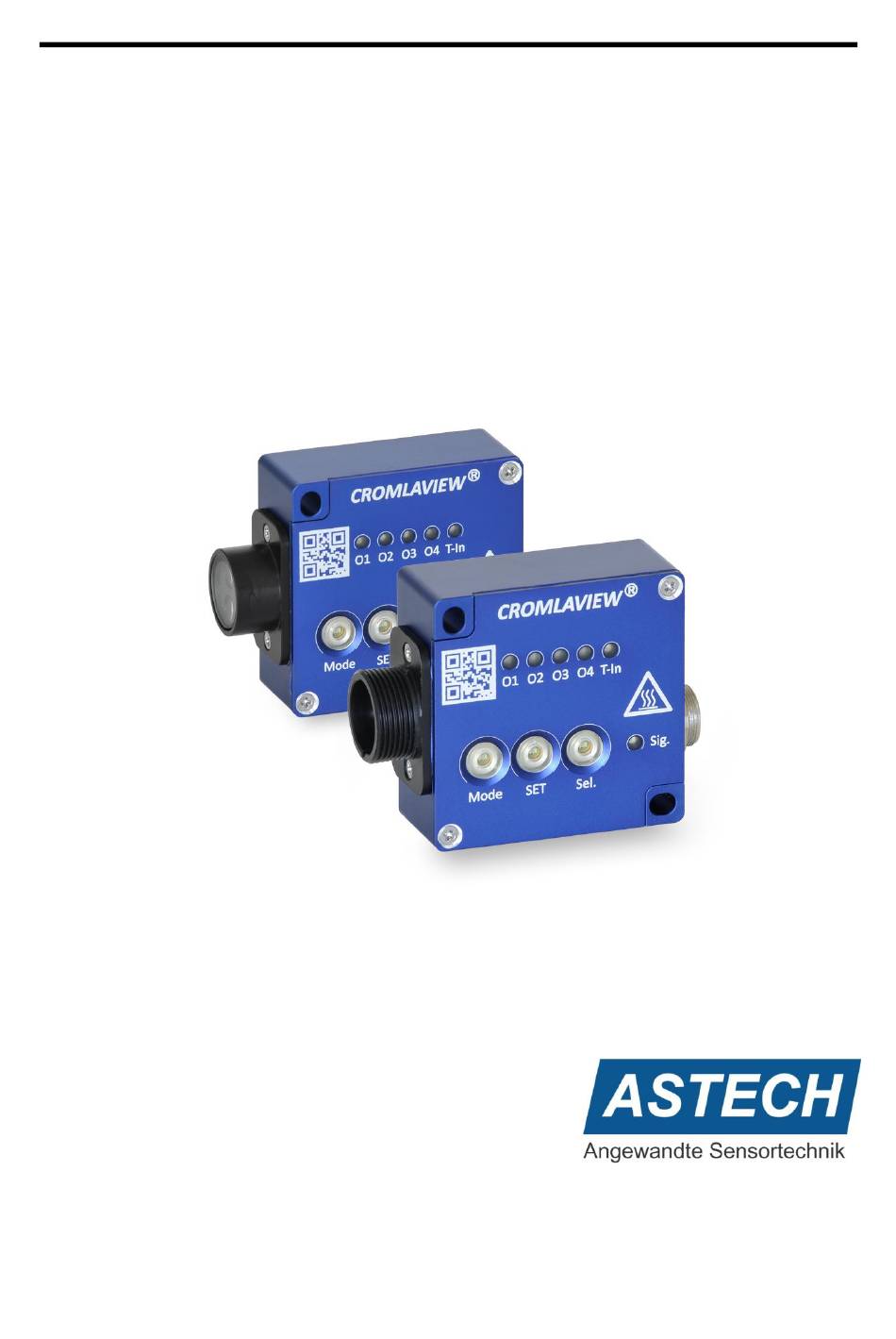

- Seite 1 Handbuch CR50 und CR50-FO Version 1.1...
- Seite 2 Mitteilung vor. Es kann also nicht davon ausgegangen werden, dass nachfolgende Produktversionen die gleichen Eigenschaften aufweisen wie die vorliegende. Eingetragene Warenzeichen sind Eigentum ihrer Hersteller. CR50 und CR50-FO - Handbuch V1.1 Copyright © ASTECH Angewandte Sensortechnik GmbH, Rostock 2010-2015 Revisionsüberblick Handbuchrevision Datum Änderungen...
-
Seite 3: Inhaltsverzeichnis
Abbildung 2 : Zählweise der Rundbuchse ....................... 5 Abbildung 3 : Maßzeichnung CR50 ......................... 6 Abbildung 4 : Maßzeichnung CR50-FO (Festoptik) ....................6 Abbildung 5 : Montagewinkel CR50-FO und CR100-FO ..................7 III. Tabellenverzeichnis Tabelle 1 : Allgemeine Technische Daten ....................... 4 Tabelle 2 : Betriebsfunktionen .......................... -
Seite 4: Technische Daten
CR50 und CR50-FO Handbuch Technische Daten Technische Daten Tabelle 1 : Allgemeine Technische Daten Abtastkanäle 1 Messkanal, 1 Interner Stabilisierungskanal Driftstabilisierung CROMLASTAB® Empfangsdetektor Dreibereichsfotodiode Empfindlichkeit Automatisch, einstellbar Empflindlichkeitsstufen 4 (20x, 40x, 80x, 200x) Empfangs-Signalauflösung 3 x 4096 Stufen Objektbeleuchtung Leistungs-Weißlicht-LED... -
Seite 5: Spezifikation Elektrische Anschlüsse
Spezifikation elektrische Anschlüsse CR50 und CR50-FO Handbuch Spezifikation elektrische Anschlüsse Die elektrische Anschlussbuchse (Typ M9) des Sensors zeigt Abbildung 1. Abbildung 1 : Elektrischer Anschluss am Sensor Die Zählweise für die Pins der Rundbuchse kann Abbildung 2 entnommen werden. Abbildung 2 : Zählweise der Rundbuchse... -
Seite 6: Zeichnungen
O1 O2 O3 O4 T-In Sig. Mod. Sel. 41,5 21,0 10,7 50,0 Abbildung 3 : Maßzeichnung CR50 CROMLAVIEW® O1 O2 O3 O4 T-In Sig. Mod. Sel. 41,5 11,4 50,0 21,0 Abbildung 4 : Maßzeichnung CR50-FO (Festoptik) Seite 6 ASTECH GmbH... -
Seite 7: Thermische Spezifikationen
CR50 und CR50-FO Handbuch 53,0 53,0 41,5 Abbildung 5 : Montagewinkel CR50-FO und CR100-FO Thermische Spezifikationen Der Sensor ist gegen thermische Drift stabilisiert. Es kann jedoch bei Einstellung einer hohen LED-Lichtleistung in Zusammenhang mit einer hohen Scanfrequenz zu Temperaturerhöhung und somit zu Drifterscheinungen kommen. -
Seite 8: Anzeigen
CR50 und CR50-FO Handbuch Anzeigen Anzeigen Tabelle 5 : Bedeutung der LEDs Bedeutung Schaltzustand Ausgang 1 Schaltzustand Ausgang 2 Schaltzustand Ausgang 3 Schaltzustand Ausgang 4 T-In Teach-In Modus aktiv Sig. Signal Modus aktiv Sel. Messkanal 2 aktiv Toleranzstufe Tabelle 6 : Zuordnung der Blinkimpulse zu Toleranzwerten... -
Seite 9: Tastenbedienung
Tastenbedienung CR50 und CR50-FO Handbuch Tastenbedienung Automatische Signalanpassung Sensor an hellstem Messobjekt ausrichten "Mode" Taste kurz drücken bis "Sig." Modus aktiv "SET" Taste min. 2 Sekunden drücken "Sel." Taste kurz drücken, um die Aussteuerung des Stabilisierungskanals zu überprüfen ... -
Seite 10: Artikelnummern
CR50 und CR50-FO Handbuch Artikelnummern Artikelnummern Artikel Artikelnummer CR50 Farbsensor 10-3003-00 CR50-FO Farbsensor 10-3003-02 Lichtwellenleiter Siehe Katalog (18-0003-00) Anschlusskabel, 8-pol., M9 / offen, 2 m 15-3000-00 M9 Schutzkappe 15-3010-00 Montagewinkel CR50-FO / CR100-FO 12-3000-00 Überspannungsschutz Zur Verwendung des Sensors in Systemen, bei denen die Versorgungsspannungsleitung >3 Meter ist, wird der Einsatz eines Filtermoduls zum Schutz vor Überspannungen empfohlen. -
Seite 11: Konformitätserklärung
Konformitätserklärung Handbuch CR50 und CR50-FO Konformitätserklärung Hersteller ASTECH Angewandte Sensortechnik GmbH Anschrift 18057 Rostock Schonenfahrerstr. 5 Deutschland Produktname CR50 / CR50-FO Beschreibung Farbsensor EG-Konformitätserklärung Nach EMV-Richtlinie 2004/108/EG Konform zu folgenden Normen Funkentstörung: EN 61000-6-3:2007 Zusätzlich wird folgender Standard erfüllt: EN 61326-1:2006;...
