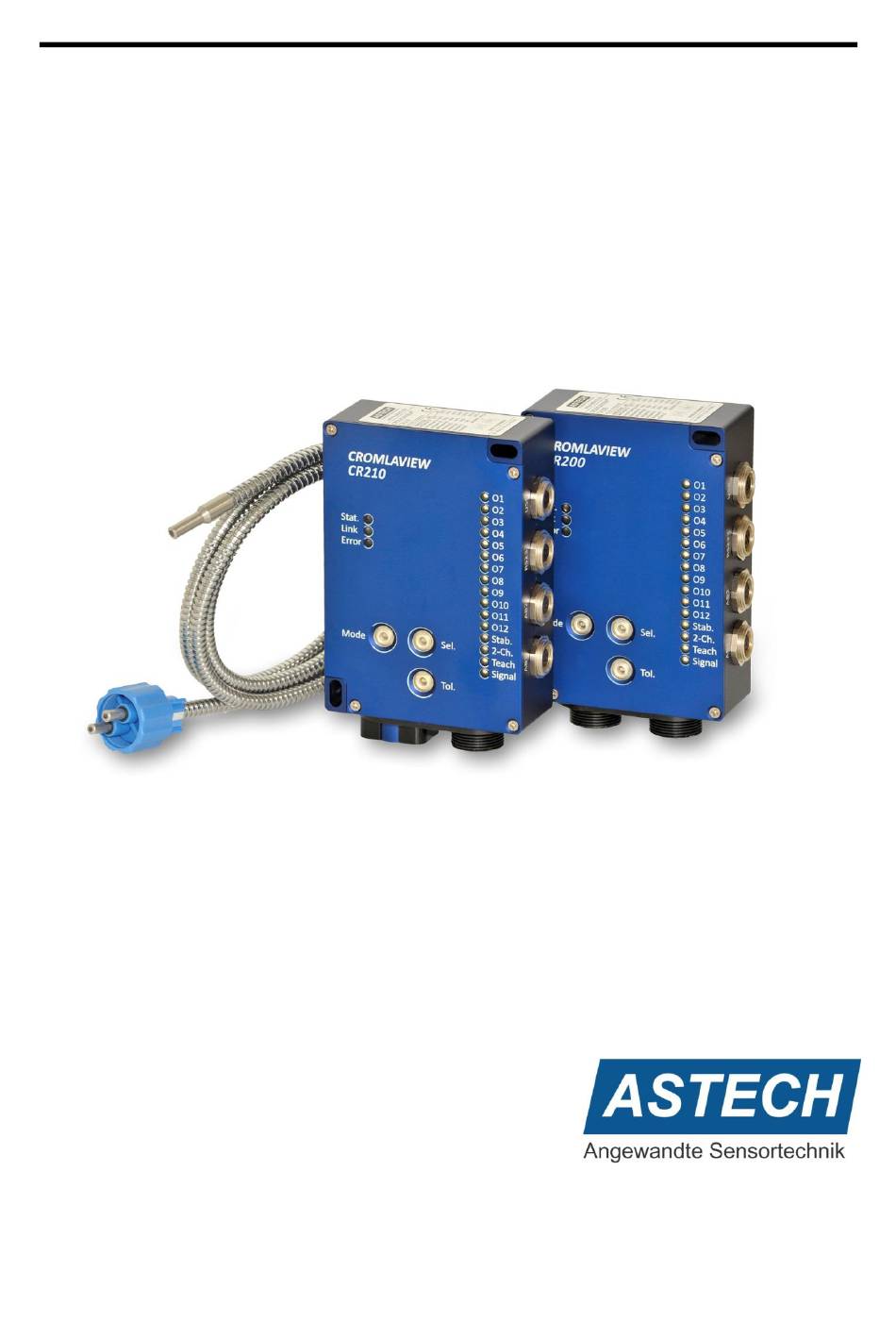

- Seite 1 Handbuch CR200 und CR210 Version 2.2...
- Seite 2 Mitteilung vor. Es kann also nicht davon ausgegangen werden, dass nachfolgende Produktversionen die gleichen Eigenschaften aufweisen wie die vorliegende. Eingetragene Warenzeichen sind Eigentum ihrer Hersteller. CR200 und CR210 - Handbuch V2.2 Copyright © ASTECH Angewandte Sensortechnik GmbH, Rostock 2010-2018 Revisionsüberblick Handbuchrevision Datum Änderungen...
-
Seite 3: Inhaltsverzeichnis
Abbildung 1 : Elektrische Standardanschlüsse am Sensor ..................6 Abbildung 2 : Zählweise der Rundbuchse ....................... 6 Abbildung 3 : CR200 zum Anschluss von zwei getrennten Lichtleitern ..............9 Abbildung 4 : CR210 mit eingebauter Stellvorrichtung für die Driftstabilisierung CROMLASTAB® ...... 10 III. -
Seite 4: Technische Daten
CR200 und CR210 Handbuch Technische Daten Technische Daten Tabelle 1 : Allgemeine Technische Daten Abtastkanäle CR200: 2 Messkanäle, CR210: 1 Messkanal, 1 Interner Stabilisierungskanal Driftstabilisierung CROMLASTAB® abschaltbar Empfangsdetektor Dreibereichsfotodiode Empfindlichkeit Vom Benutzer einstellbar Empfindlichkeitsstufen 8 (1x, 4x, 20x, 40x, 80x, 200x, 400x, 800x) Empfangs-Signalauflösung... -
Seite 5: Tabelle 2 : Betriebsfunktionen
Technische Daten CR200 und CR210 Handbuch Tabelle 2 : Betriebsfunktionen Kanalmessmethoden CR200: Differenzmessung Kanal 1 Kanal 1 Driftstabilisiert Kanal 1+2 CR210: Kanal 1 Kanal 1 Driftstabilisiert Farbraummodus Körperfarben XYZ, XyY, u'v'L*, L*a*b*, xyl Selbstleuchter XYZ, xyY, u'v'L*, xyl Farberkennungsmodi Prüfen Kugeltoleranz Prüfen Zylindertoleranz... -
Seite 6: Spezifikation Elektrische Anschlüsse
CR200 und CR210 Handbuch Spezifikation elektrische Anschlüsse Spezifikation elektrische Anschlüsse Die elektrischen Standard-Anschlussbuchsen (Typ M9) des Sensors zeigt Abbildung 1. Abbildung 1 : Elektrische Standardanschlüsse am Sensor Die Zählweise für die Pins der Rundbuchsen kann Abbildung 2 entnommen werden. Abbildung 2 : Zählweise der Rundbuchse... -
Seite 7: Tabelle 5 : Elektrische Spezifikation Sensoranschluss Ab1
Spezifikation elektrische Anschlüsse CR200 und CR210 Handbuch Tabelle 5 : Elektrische Spezifikation Sensoranschluss AB1 Spezifikation 1 (OUT1) Gegentakt LOW: 0 V; HIGHT: +U - 1 V; max. 100 mA 2 (OUT2) Gegentakt LOW: 0 V; HIGHT: +U - 1 V; max. 100 mA 3 (TRG1) LOW: 0 V ... -
Seite 8: Tabelle 8 : Rs-232 Parameter
CR200 und CR210 Handbuch Spezifikation elektrische Anschlüsse Tabelle 8 : RS-232 Parameter Parameter Wert Baud Rate 9.600 ... 115.200 Datenbits Parität Keine Stoppbits Flusssteuerung Keine Die Voreinstellung für die Baud Rate der RS-232 Schnittstelle beträgt 28800. Tabelle 9 : USB... -
Seite 9: Zeichnungen
Zeichnungen CR200 und CR210 Handbuch Zeichnungen 70,0 30,0 CROMLAVIEW CR200 Stat. Link Error Stab. 2-Ch. Mode Sel. Teach Signal 21,0 28,0 21,0 M18x1 Abbildung 3 : CR200 zum Anschluss von zwei getrennten Lichtleitern ASTECH GmbH Seite 9... -
Seite 10: Abbildung 4 : Cr210 Mit Eingebauter Stellvorrichtung Für Die Driftstabilisierung Cromlastab
CR200 und CR210 Handbuch Zeichnungen 70,0 30,0 CROMLAVIEW CR210 Stat. Link Error Stab. Mode Sel. 2-Ch. Teach Signal M18x1 21,0 28,0 21,0 Abbildung 4 : CR210 mit eingebauter Stellvorrichtung für die Driftstabilisierung CROMLASTAB® Zur Aussteuerung des Stabilisierungskanals wird die Kappe auf der linken Seite entfernt und die dahinterliegende Schlitzschraube eingestellt. -
Seite 11: Anzeigen
Anzeigen CR200 und CR210 Handbuch Anzeigen Tabelle 10 : Bedeutung der LEDs Bedeutung O1-O12 Schaltzustand Ausgang 1-12 Stab. Fehler Stabilisierung 2-Ch. Betrieb im Zweikanalmodus Teach Teach-In Modus aktiv Signal Signalmodus aktiv Sel. Messkanal 2 aktiv Toleranzstufe Stat., Link, Error Schnittstellenspezifisch... -
Seite 12: Tastenbedienung
CR200 und CR210 Handbuch Tastenbedienung Tastenbedienung Automatische Signalanpassung Sensor an Objekt ausrichten "Mode" Taste kurz drücken bis "Sig." Modus aktiv "SET" Taste min. 2 Sekunden drücken Zum Speichern "Mode" Taste min. 2 Sekunden drücken Stabilisierungsreferenzwert aufnehmen (nur "Kanal 1" Modus) ... -
Seite 13: Artikelnummern
Artikelnummern CR200 und CR210 Handbuch Artikelnummern Artikel Artikelnummer CR200 Farbsensor 10-3001-00 CR200P (Profibus Schnittstelle) 10-3001-01 CR200E (Fast Ethernet Schnittstelle) 10-3001-03 CR200PN (Profinet Schnittstelle) 10-3001-04 CR200EI (EtherNet/IP Schnittstelle) 10-3001-05 CR210 Farbsensor 10-3002-00 CR210P (Profibus Schnittstelle) 10-3002-01 CR210E (Ethernet Schnittstelle) 10-3002-03 CR210PN (Profinet Schnittstelle) -
Seite 14: Konformitätserklärung
CR200 und CR210 Handbuch Konformitätserklärung Konformitätserklärung Hersteller ASTECH Angewandte Sensortechnik GmbH Anschrift 18057 Rostock Schonenfahrerstr. 5 Deutschland Produktname CR200/ CR210 Beschreibung Farbsensor EG-Konformitätserklärung Nach EU-Richtlinie 2011/65/EU und 2014/30/EU Konform zu folgenden Normen Funkentstörung: EN 61000-6-3:2007 +A1:2011 Störfestigkeit EN 61000-6-2:2005 Zusätzlich wird folgender Standard erfüllt: EN 61326-1:2013: Elektrische Mess-, Regel- und Laborgeräte - EMV-Anforderungen;...
