ITB 100
Art.Nr.: 9732.01
3.4.4.1.2 Hardware-Update (FPGA)
Für das Update der Hardware wird der Menüpunkt „FPGA" verwendet.
Auch hier erfolgt die Dateiauswahl mittels Maske:

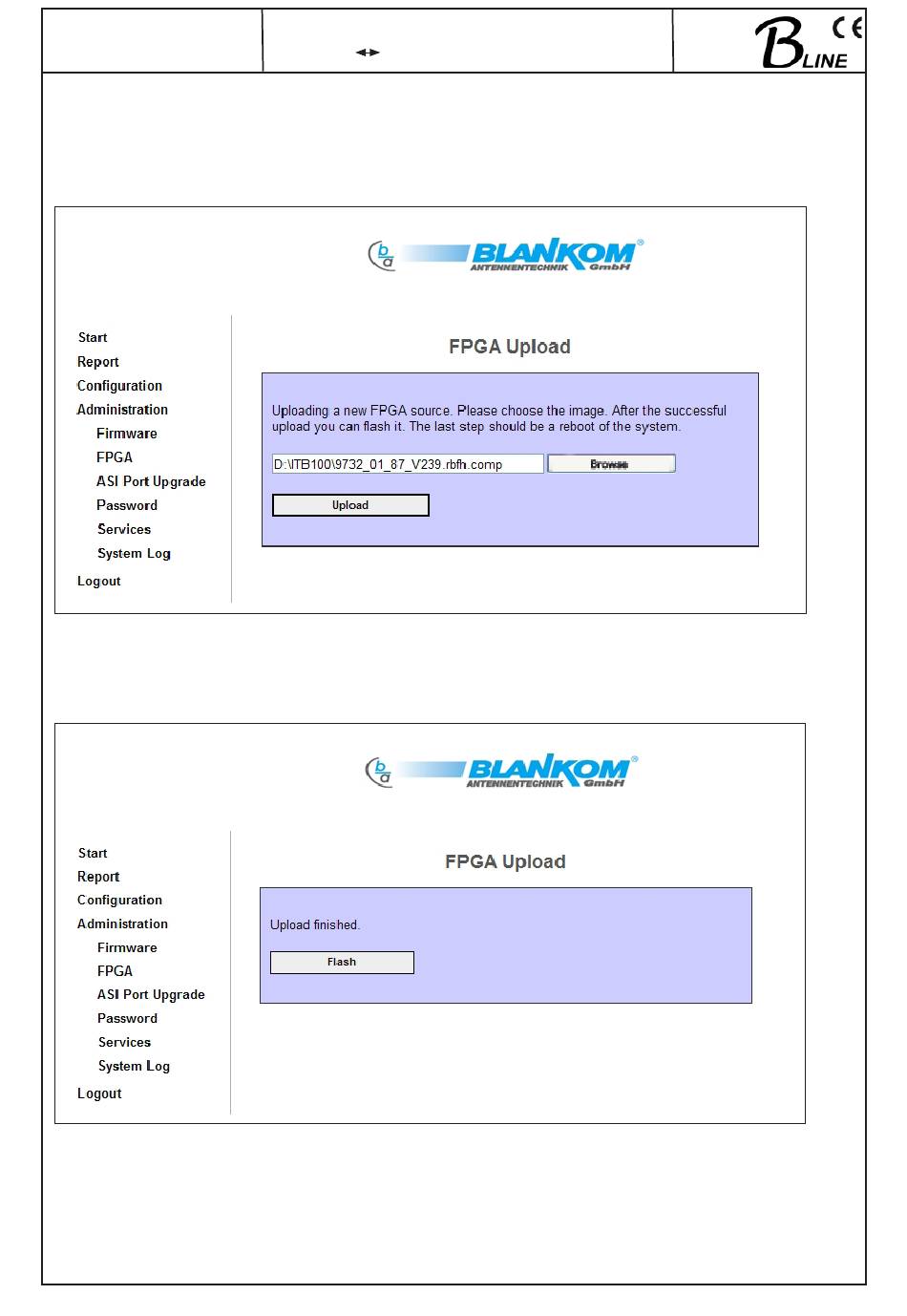

Abb. 21: Dateiauswahl für FPGA-Update
Nachdem die entsprechende Datei ausgewählt wurde, erfolgt deren Upload und Übertragung in den inter-
nen Festspeicher.
Abb. 22: Upload beendet; Aufforderung zur internen Datenübertragung („Flash")
Nach dem Upload der Daten ist die Übertragung in den internen Festwertspeicher durch Betätigen des
„Flash"-Schaltfeldes zu starten. Dieser Vorgang nimmt ca. 5 min in Anspruch. Der Fortschritt wird prozentual
angegeben, die Info-Seite (Abb. 23) wird im Abstand von ca. 10 Sekunden aktualisiert.
IP-ASI Transcoder
IP(GigE)
ASI(TS)
25
