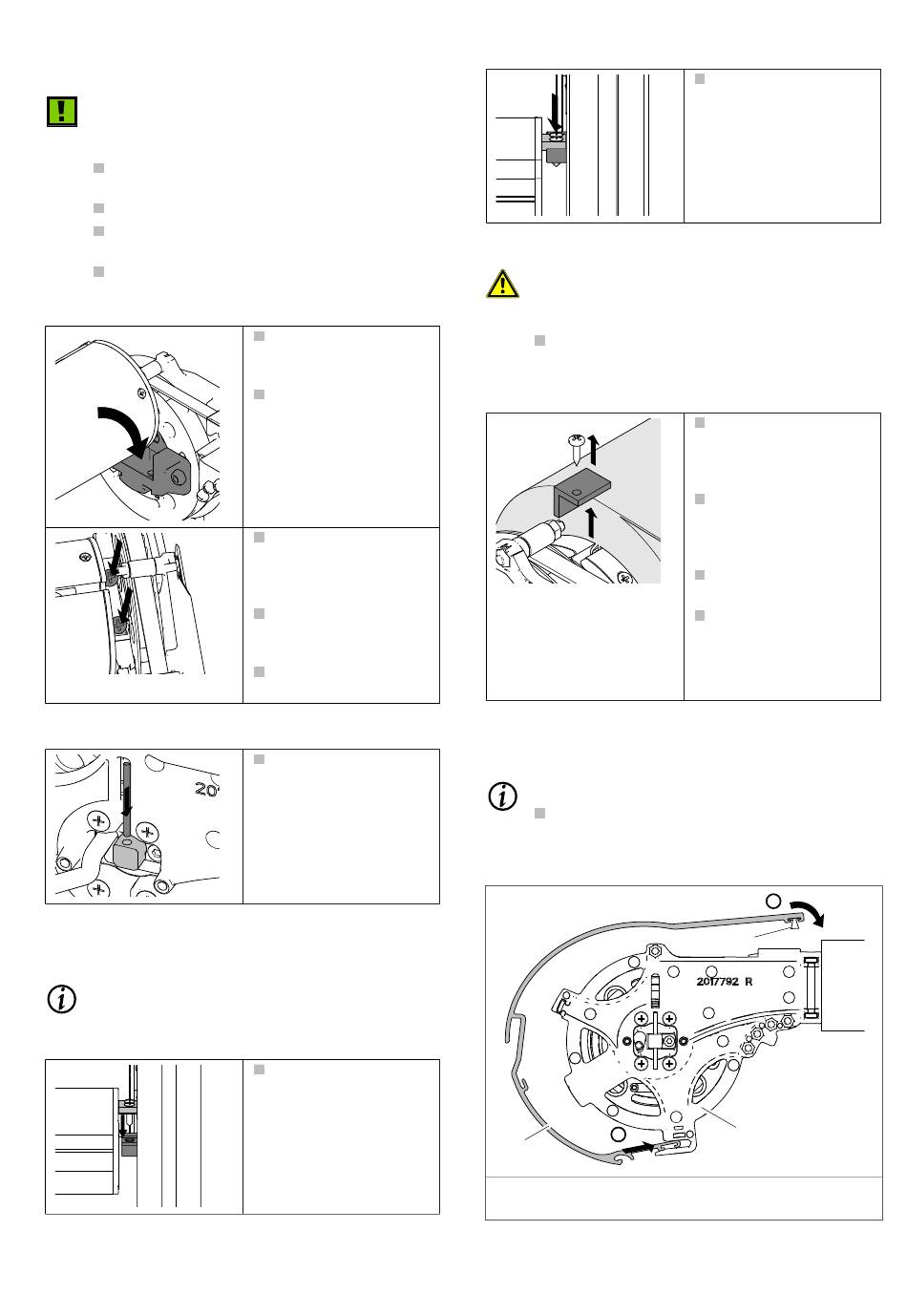

Antriebsgegenseite montieren
HINWEIS
Produktbeschädigung durch falsches Vorgehen
beim Eindrehen der Befestigungsschrauben Lager!
Keinen Akku-Schrauber verwenden, sondern
Schrauben von Hand eindrehen!
Schrauben senkrecht zum Lager eindrehen!
Schrauben so eindrehen, dass zwischen Lager
und Konsole keine Luft entsteht!
Schrauben mit einem Drehmoment von 4 Nm
festziehen!
Motor sichern
2.8

Ausfallprofil auf Gleiter montieren

Ausfallprofil befestigen
INFO
Beim Anfassen des Tuches grundsätzlich Einweg-
handschuhe benutzen.
2018670 [Rev. 3 - de]/2023-05-12
Gleiter bis auf Anschlag
an die Konsole schie-
ben!
Lager von oben in Ver-
drehkupplung an Kon-
sole einlegen!
Schrauben zur Befesti-
gung des Lagers an der
Konsole mit Hand ein-
drehen!
Schrauben mit einem
Drehmoment von 4 Nm
festziehen!
Ausfallprofil vorsichtig
ablegen!
Motor mit Bolzen in
Konsole sichern!
Achsaufnahme des
Ausfallprofils in den
Gleiter legen!
Transportsicherungswinkel entfernen
VORSICHT
Verletzungsgefahr durch unter Federspannung ste-
hende Teile!
Nach dem Herausziehen des Transportsiche-
rungswinkels steht die Tuchwelle unter Torsions-
spannung! Dem Zug langsam nachgeben!
2.9

Blenden montieren

Obere Blende montieren
INFO
Bürstenkeder der oberen Blende vor Montage
ausmitteln, damit dieser beim Einbau nicht ge-
quetscht wird!
1
1
1 Obere Blende
2 Konsole
Abb. 7: Obere Blende montieren
Montage
Achsaufnahme am Glei-
ter anschrauben!
Schraube (oder Klebe-
band) über dem Trans-
portsicherungswinkel
entfernen!
Tuchwelle entgegen der
Federspannung dre-
hen und Transportsiche-
rungswinkel entnehmen!
Tuchwelle langsam los-
lassen!
Transportsicherungs-
winkel nach beendeter
Montage in das Stecker-
kupplungsgehäuse le-
gen!
2
3
2
3 Bürstenkeder
Seite 9 | 16
