INFO
Die Seitenangaben/Sichten beziehen sich auf die
Blickrichtung von innen in Ausfahrrichtung.
2.1

Produkt auspacken

WARNUNG
Erstickungsgefahr durch Unachtsamkeit!
Kunststofffolien, Polystyroporteile, Kleinteile usw.
können für Kinder zu einem gefährlichen Spielzeug
werden.
Anwesende Kinder von Kleinteilen fernhalten.
Das Verpackungsmaterial nicht achtlos liegen
lassen.
INFO
Das verwendete Verpackungsmaterial ist nach dem
Auspacken sachgerecht zu entsorgen.
Das Produkt und die Einzelteile vorsichtig auspacken.
VORSICHT
Verletzungsgefahr durch herunterfallendes Produkt!
Durch falsches Vorgehen beim Hochziehen des Pro-
duktes in einen höheren Bereich mit Hilfe von Sei-
len, kann das Produkt herunterfallen.
Das Produkt aus der Verpackung nehmen.
Die Seile so an dem Produkt befestigen, dass
ein Herausrutschen unmöglich ist.
Das Produkt in waagerechter Lage hochziehen.
2.2

Lieferumfang

INFO
Den Lieferumfang gemäß Lieferschein überprü-
fen.
Alle Teile auf Unversehrtheit überprüfen.
Die Situation vor Ort mit den Bestelldaten ver-
gleichen.
Die Montage unterbrechen und Rücksprache mit
WAREMA halten, sollten Teile beschädigt sein
oder Angaben nicht der Bestellung entsprechen.
2018670 [Rev. 3 - de]/2023-05-12

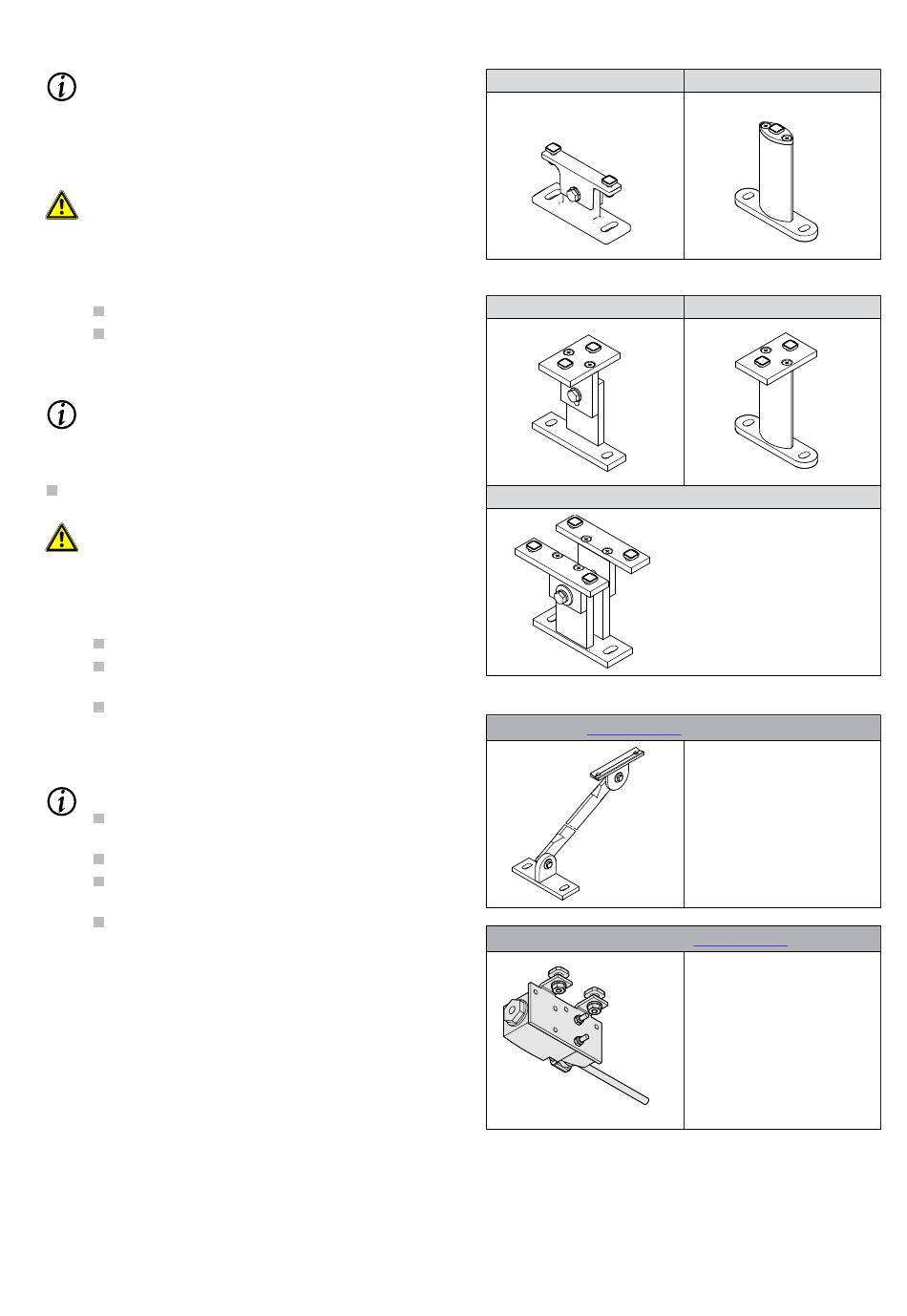

Halter H101 (Standard)
Tab. 1: Halter für Einzelanlagen
Halter Nr. 60 (Standard)
Halter Nr. 62 (mit Dehnungsfuge)
Tab. 2: Halter für Reihenanlagen (mittige Halter)
Abstützung (siehe Seite
Gegenseitige Verriegelung
Montage
Halter 31
Halter Nr. 61
13)
Über 300 mm Führungs-
schienenhalterhöhe müs-
sen 2 Verstärkungsprofil
∅60 mit seitlichen Abstüt-
zungen montiert werden.
Die Abstützung wird immer
bei den äußeren Führungs-
schienen positioniert.
(siehe Seite 14)
Schalter verhindert ein Aus-
fahren der Markise, wenn
z. B. ein andere Bauteil im
Verfahrweg der Markise be-
findet.
