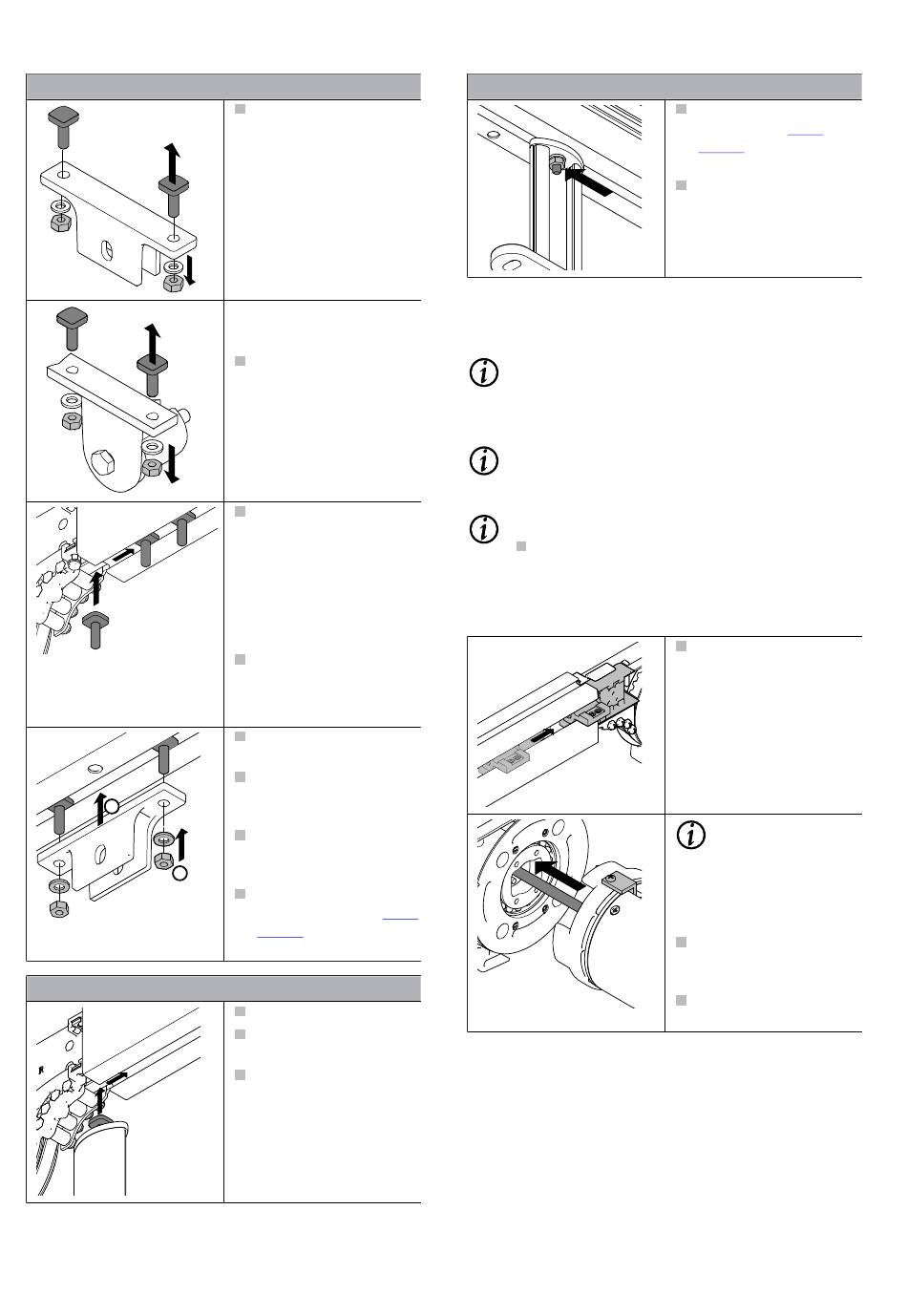

Tuchwelle Montieren - Warema W19 Montageanleitung

Montage
Standard Führungsschienenhalter
1
2
Führungsschienenhalter Nr. 31
Seite 8 | 16
Schrauben aus
Schwertaufnahme ent-
fernen!
Optionales Verstärkungs-
profil:
Schrauben aus Lager-
teil Verstärkungsprofil
entfernen!
Anzahl Schrauben ent-
sprechend der Anzahl
der zum Einsatz kom-
menden Teile (Füh-
rungsschienenhalter,
Verstärkungsprofil, Hal-
ter uws.) pro Führungs-
schiene abzählen!
Schrauben auf Konso-
lenseite in Nut der Füh-
rungsschienen einschie-
ben!
Schwertaufnahmen auf
Schrauben aufstecken!
Schwertaufnahmen mit
Scheiben und Muttern
lose anschrauben!
Schrauben des optiona-
len Verstärkungsprofils
frei lassen!
Schwertaufnahmen auf
Position schieben (siehe
Seite 6) und gegen
Verschieben sichern!
Schraube etwas lösen!
Halter in Führungs-
schiene einschieben!
Schrauben für optiona-
les Verstärkungsprofil
einschieben!
Führungsschienenhalter Nr. 31
2.7

Tuchwelle montieren

Antriebsseite montieren
INFO
Um die nachfolgenden Arbeitsschritte zu vereinfa-
chen wird der Einsatz von Montageböcken empfoh-
len. Die Konsolen dürfen nicht aufliegen.
INFO
Schutzfolie der Tuchwelle erst nach der Montage
komplett entfernen.
INFO
Fallprofil soweit von Tuchwelle abwickeln, dass
dieses das Einlegen der Tuchwelle nicht behin-
dert und später mit dem Gleiter verschraubt wer-
den kann!
Halter auf Positi-
on schieben (siehe
Seite 6) und gegen
Verschieben sichern!
Halter mit Montageun-
tergrund verbinden!
Gleiter bis auf Anschlag
an die Konsole schie-
ben!
INFO
Transportsiche-
rungswinkel in der
Tuchwelle muss
nach oben zeigen.
Motoranschlussleitung
durch Zahnscheibe füh-
ren!
Tuchwelle in Konsole
einschieben!
