Kapitel 4 Navigation

4.7 Hauptbildschirm

Der Hauptbildschirm (Abbildung 4-2 auf Seite 22) zeigt Testdaten oder andere Informationen
an und kann mehrere Abschnitte enthalten. Die Inhalte variieren je nach Modul und
Bedienungsebene.

4.8 Statuszeile

Die Statuszeile (Abbildung 4-2 auf Seite 22) befindet sich am unteren Bildschirmrand. Dieser
Anzeigebereich kann nicht- ausgewählt werden und enthält Datum, Uhrzeit und Batterie-/
Ladestatusanzeige.

4.9 Eine Auswahl treffen

Verwenden Sie folgende Verfahren, um zu navigieren und eine Auswahl zu treffen.
26

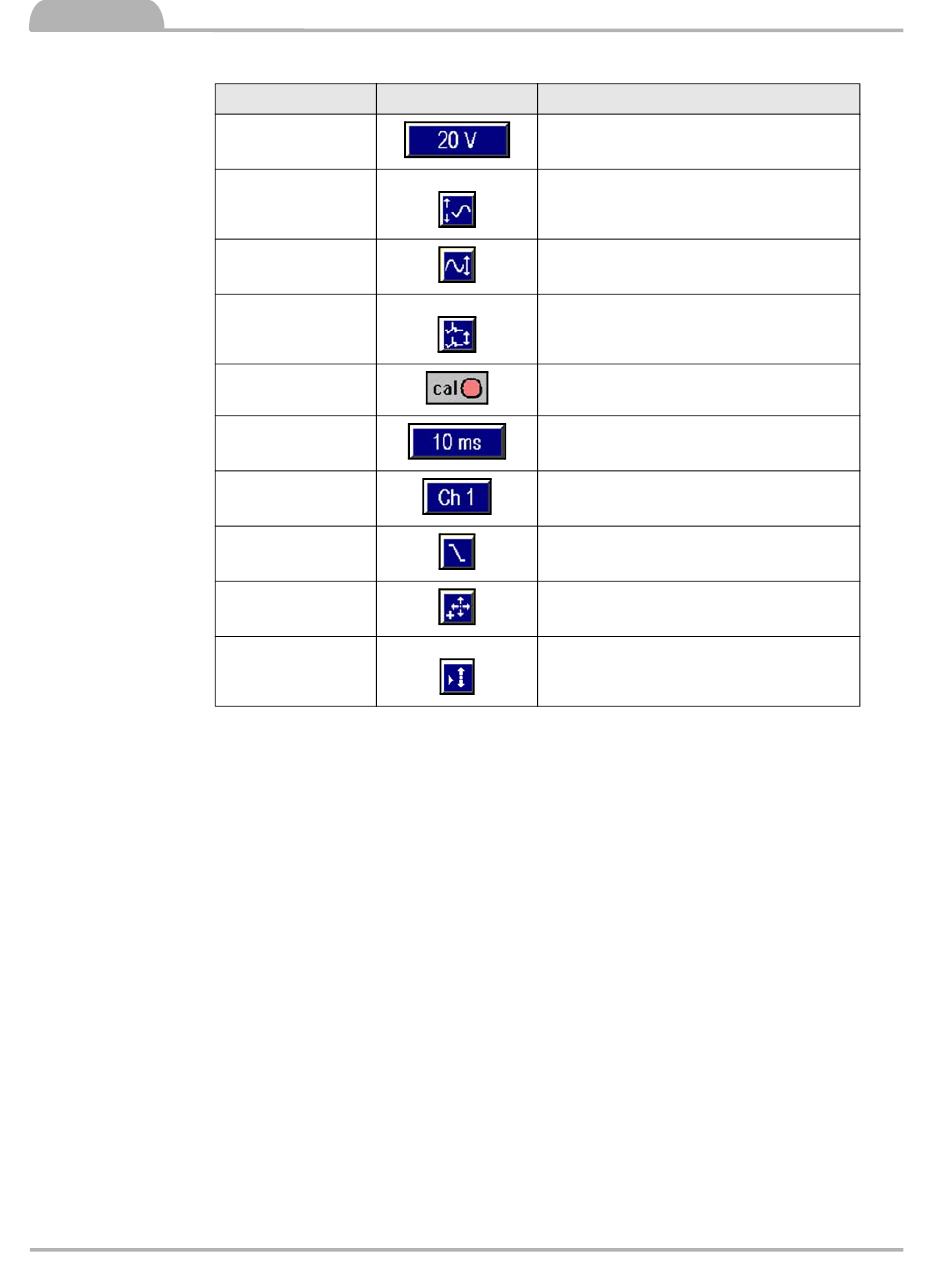

Tabelle 4-3
Steuerungen der unteren Symbolleiste (Teil 2 von 2)
NAME SCHALTFLÄCHE
Skala
Schwelle
Signal-Nulllinie
Rasterabstand
Kalibrieren
Zeitablenkung
Triggertyp
Steigung
Trigger-Position
Einstellung der
Empfindlichkeit
BESCHREIBUNG
Zeigt die aktuellen Maßeinheiten für
den Kanal an
Legt eine Bedingung für das Auslösen der
Anzeige von Testdaten fest, wenn
Testdaten grafisch dargestellt werden
Verschiebt die Null-Position des Kanals auf
oder ab
Stellt den vertikalen Abstand zwischen
den Zylindern im Rastermuster des
Zündoszilloskops ein
Zeigt an, ob ein Kanal kalibriert ist oder nicht
Legt die Menge der auf dem Bildschirm
dargestellten Testdaten fest
Legt die zum Start der Datenanzeige
verwendeten Kriterien fest
Ermöglicht den Wechsel der Triggerkante
von steigend nach fallend
Bewegt den Triggerpunkt für den
angegebenen Kanal
Regelt die Empfindlichkeit des
Zündoszilloskops zur Erkennung
der Zylinder
