ALLGEMEINE ANWEISUNGEN (Fortsetzung)
Sicherheitshinweise
Untersuchen Sie das Gerät beim Auspacken auf mögliche Schäden. Bitte wenden Sie sich im
vermuteten Schadensfall unverzüglich an Ihren Händler, bei dem Sie das Gerät erworben haben.
Alle Rechte vorbehalten. Kein Bestandteil dieser Bedienungsanleitung darf ohne vorherige
schriftliche Zustimmung von Elation Professional in irgendeiner Form durch ein beliebiges Mittel
reproduziert werden.
Achtung:
Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der
Bedienungsanleitung dieses Produkts können ohne vorherige Ankündigung durchgeführt
werden.

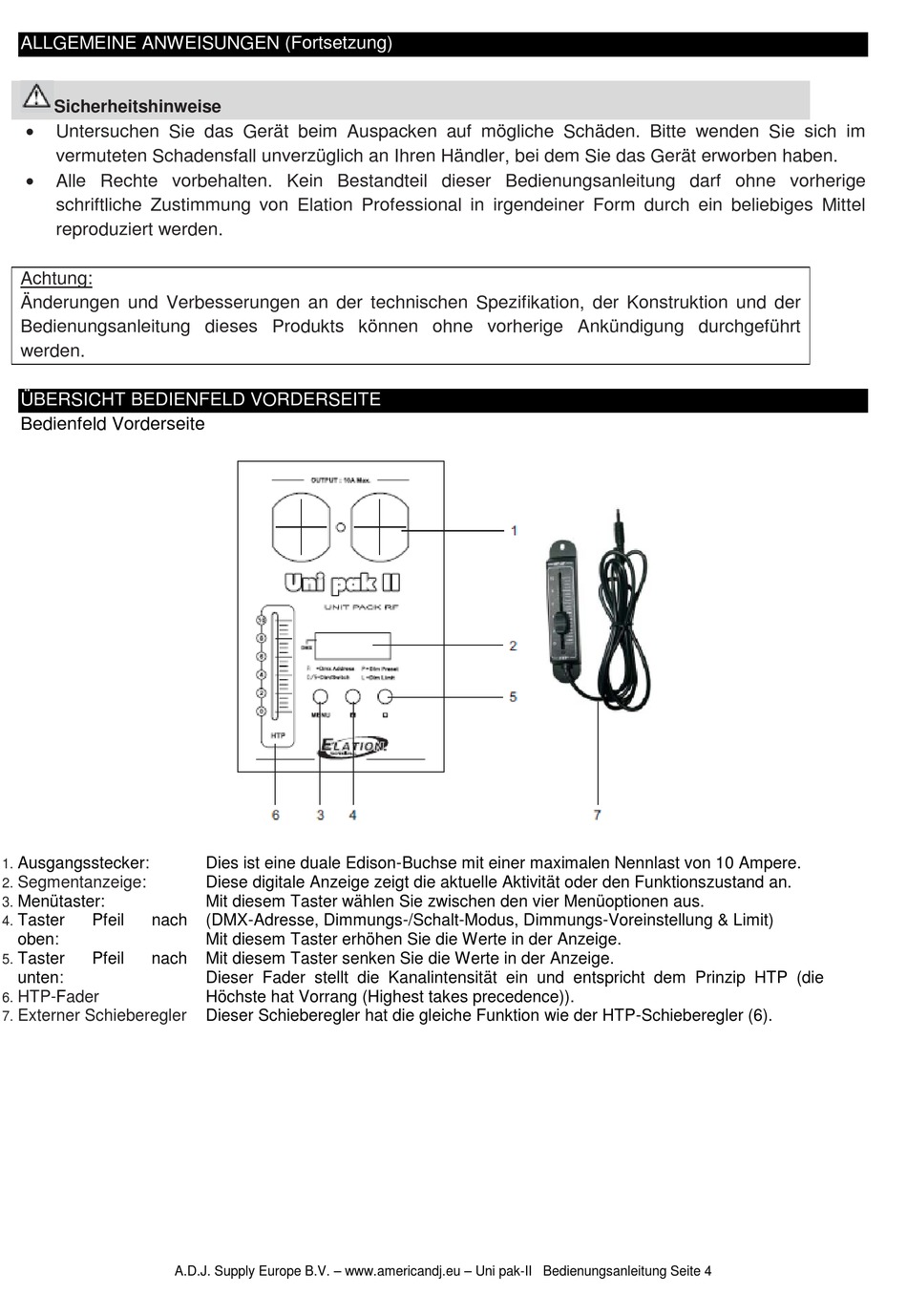

ÜBERSICHT BEDIENFELD VORDERSEITE
Bedienfeld Vorderseite
Ausgangsstecker:
1.
Segmentanzeige:
2.
Menütaster:
3.
Taster
Pfeil
nach
4.
oben:
Taster
Pfeil
nach
5.
unten:
HTP-Fader
6.
Externer Schieberegler
7.
Dies ist eine duale Edison-Buchse mit einer maximalen Nennlast von 10 Ampere.
Diese digitale Anzeige zeigt die aktuelle Aktivität oder den Funktionszustand an.
Mit diesem Taster wählen Sie zwischen den vier Menüoptionen aus.
(DMX-Adresse, Dimmungs-/Schalt-Modus, Dimmungs-Voreinstellung & Limit)
Mit diesem Taster erhöhen Sie die Werte in der Anzeige.
Mit diesem Taster senken Sie die Werte in der Anzeige.
Dieser Fader stellt die Kanalintensität ein und entspricht dem Prinzip HTP (die
Höchste hat Vorrang (Highest takes precedence)).
Dieser Schieberegler hat die gleiche Funktion wie der HTP-Schieberegler (6).
A.D.J. Supply Europe B.V. – www.americandj.eu – Uni pak-II Bedienungsanleitung Seite 4
