Harman Kardon drive+play Bedienungsanleitung Seite 6

Installation der Systemkomponenten

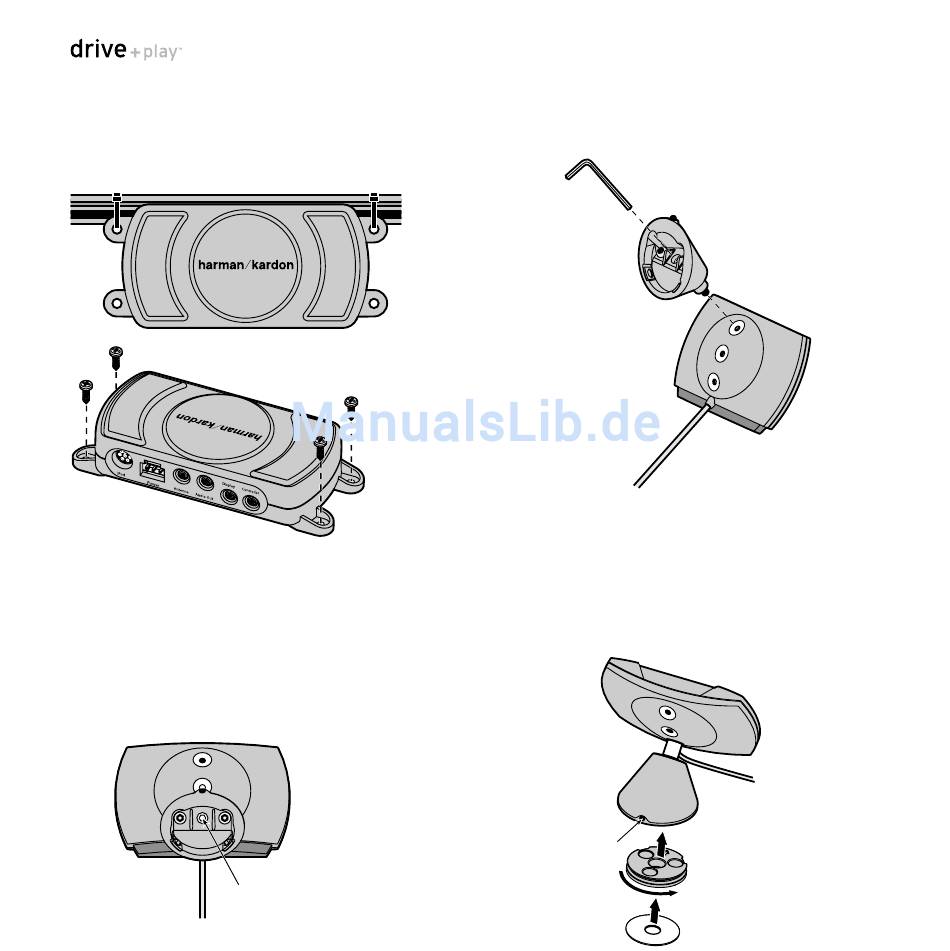

Installation des Elektronikgehäuses
Installieren Sie das Elektronikgehäuse an der dafür aus-
gewählten Stelle. Verwenden Sie entweder die mitgelieferten
Kabelbinder oder Montageschrauben, wie unten gezeigt.
Installation des Text Displays
1. Stellen Sie das Display vorübergehend an die dafür
vorgesehene Stelle und überprüfen Sie den voreinge-
stellten Blickwinkel, während Sie die drehbare Halterung
justieren. Wenn es Ihren Anforderungen entspricht, fahren
Sie mit Schritt 2 fort. Anderenfalls ändern Sie den
Blickwinkel wie folgt:
a. Mit Hilfe des 3mm Imbusschlüssels lösen Sie die ver-
senkte Imbusschraube (im Sockel des Displays) bis die
drehbare Halterung sich von der Displaykonstruktion
gelöst hat. Die Imbusschraube wird verbunden bleiben.
versenkte
Imbus-Schraube
6 INSTALLATION
b. Wählen Sie eine andere Arretierung für einen ver-
änderten Blickwinkel aus (Mitte oder oben). Fügen Sie
die Teile in umgekehrter Reihenfolge wieder zusammen
und drehen Sie die Imbusschraube wieder fest.
3mm
Imbus-Schlüssel
2. Mit Hilfe des 1,5 mm Imbusschlüssels lösen Sie die
Imbus-Klemmschraube am Sockel, jedoch ohne sie
ganz herauszudrehen.
3. Um das Text Display mit Klebeband zu montieren,
beachten Sie die folgende Anleitung oder fahren Sie
direkt mit Schritt 4 fort:
a. Fügen Sie die Einbauplatte ein, drehen Sie sie um
180° und ziehen die Imbus-Klemmschraube wie unten
beschrieben an.
Imbus-Schraube
Displayfuß
Displaymontage
Montageplatte
Selbstklebende
Unterlegscheibe
