INSTALLATION
Liste der Teile
Drive + Play besteht aus den folgenden Komponenten
und Teilen:
•
Text Display mit universellem Halterungssockel und
befestigtem Kabel (3m)
•
Steuerungsknopf mit 30° Halterungssockel und
befestigtem Kabel (3m)
•
Elektronikgehäuse ("The Brain")
•
Kabel-FM-Adapter mit befestigtem Kabel
•
zusätzliches 12-Volt Stromkabel (2m) mit Adapter für
Zigarettenanzünder
•
12-Volt Stromverkabelung (0,5m) mit integrierter
Sicherungshalterung (für den direkten Anschluss an die
Bordelektrik Ihres Fahrzeugs)
•
Line Out Kabel (1,6 m): Stereo 3,5 mm (M) Stecker auf
L/R RCA (M) Stecker
•
iPod Kabel (3 m): 8-Pin Mini DIN (M) Stecker auf
iPod Dock Connector
•
(2) Sockel für den Steuerungsknopf: 0° und 60°
•
(2) Einbauplatten für die Sockel des Steuerungsknopfes
und des Displays
•
(10) Montageschrauben: (3) Sockel Steuerknopf,
(3) Sockel Display und (4) Elektronikgehäuse
•
(6) Kabelbinder, schwarz
•
(2) Imbusschlüssel: 3 mm und 1,5 mm
•
(2) selbstklebende Unterlegscheiben
•
(2) Reinigungstupfer mit Alkohol
Werkzeuge und Vorsichtsmaßnahmen
Für die Installation der Drive + Play Komponenten empfehlen
wir die Benutzung der folgenden Werkzeuge:
•
Elektrische Bohrmaschine oder Akkuschrauber mit
passendem Bit-Sortiment
•
Kreuzschlitz-Schraubenzieher
•
Bleistift
•
Schutzbrille
Bevor Sie mit der Installation beginnen, beachten Sie bitte
die folgenden Sicherheitsmaßnahmen:
•
Schalten Sie die Stromversorgung des gesamten
Audiosystems einschließlich des iPods ab, bevor Sie die
Teile anschließen.
•
Tragen Sie immer eine Schutzbrille während der Arbeit
mit Werkzeugen.
Auswahl der Installationsstellen
WICHTIG: Drive + Play sollte gemäß dieser wichtigen
Anweisungen und Anordnungen installiert werden. Kein
Bestandteil dieses Systems darf die Sicht des Fahrers auf
die Straße oder die Fahrzeugarmaturen oder Bedienan-
zeigen, die für den sicheren Betrieb des Fahrzeugs not-
wendig sind, behindern. Das Display sollte so positioniert
sein, dass Lichtspiegelungen und Reflektionen aus-
geschlossen sind. Es sollte sich möglichst auf normaler
Sichthöhe des Fahrers befinden.

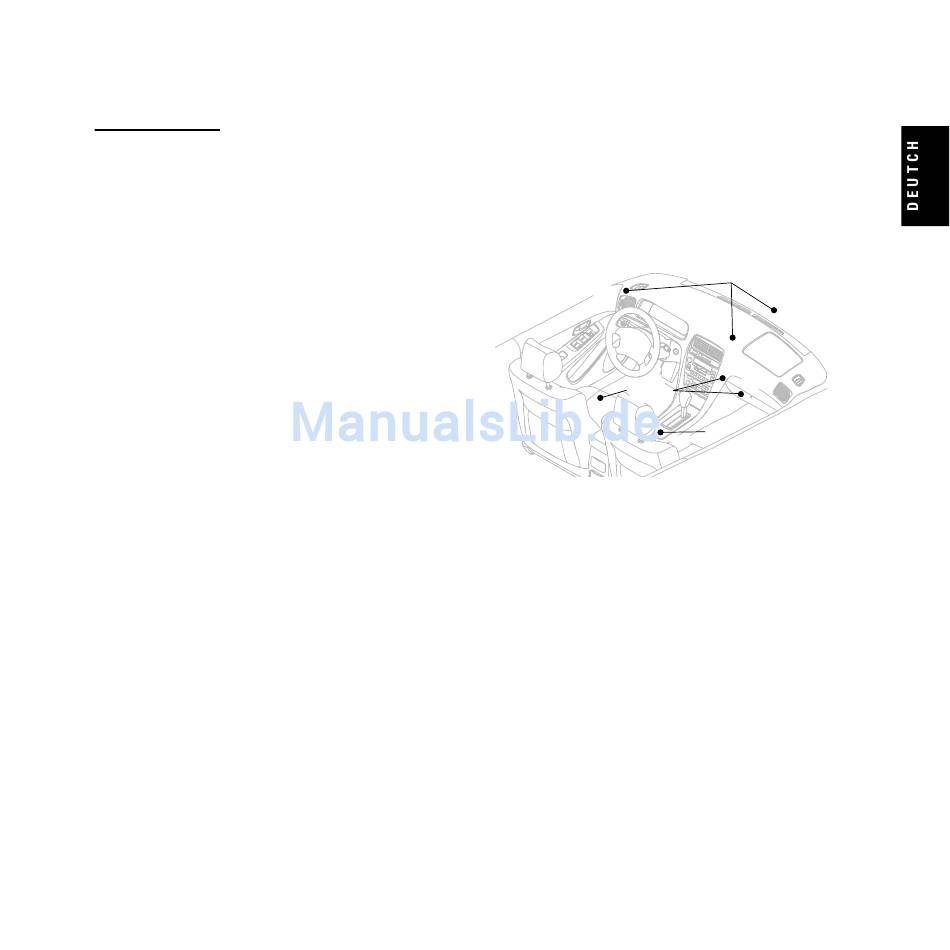

Armaturenbrett
Elektronik-
Einbaumöglichkeiten
("The Brain")
unter
dem Sitz
Drive + Play Komponenten
Drive + Play besteht aus drei Hauptkomponenten: Text Display,
Steuerknopf und Elektronikgehäuse. Sie funktionieren zusam-
men als ein System zur einfachen Steuerung Ihres iPods und
um das Audiosignal an Ihr Fahrzeug-Audiosystem zu über-
tragen. Alle drei Komponenten müssen installiert sein. Sie
können zwischen der FM Übertragung per Antennenkabel oder
dem direkten Anschluss des Line-Out Audiosignalkabels an den
Audio-Eingang wählen.
Die Position des Text Displays
Das Text Display zeigt aktuelle iPod Informationen und ähnelt
dem Display auf Ihrem iPod. Es besitzt eine Drehhalterung mit
drei verschiedenen Positionen für praktisch unbegrenzte
Sichtanpassung. Sie können das Gerät an verschiedenen
Stellen installieren, solange die gewählte Position eine direkte
Sicht auf das Display erlaubt. Für eine optimale Sicht
montieren Sie das Gerät in der Nähe anderer Anzeigen Ihrer
Instrumententafel oder auf das Armaturenbrett.
Die Position des Steuerknopfes
Der Steuerknopf ermöglicht Ihnen die Steuerung des iPods,
ähnlich wie das Click Wheel des iPods. Das Gerät wird mit drei
austauschbaren Sockeln geliefert, so dass Sie den
bequemsten Winkel für die Bedienung wählen können.
Idealerweise sollten Sie den Steuerknopf an einer Stelle
installieren, die Ihnen einen bequemen Zugriff während der
Fahrt erlaubt und wo sie ihn leicht ertasten und bedienen
können, ohne Ihre Augen von der Straße abzuwenden.
INSTALLATION
Display-Einbaumöglichkeiten
Windschutzscheibe
Armaturenbrett
hinter der
Mittelkonsole
im Handschuhfach
Controller-Einbaumöglichkeiten
z.B. auf dem Schalttunnel
INSTALLATION 3
