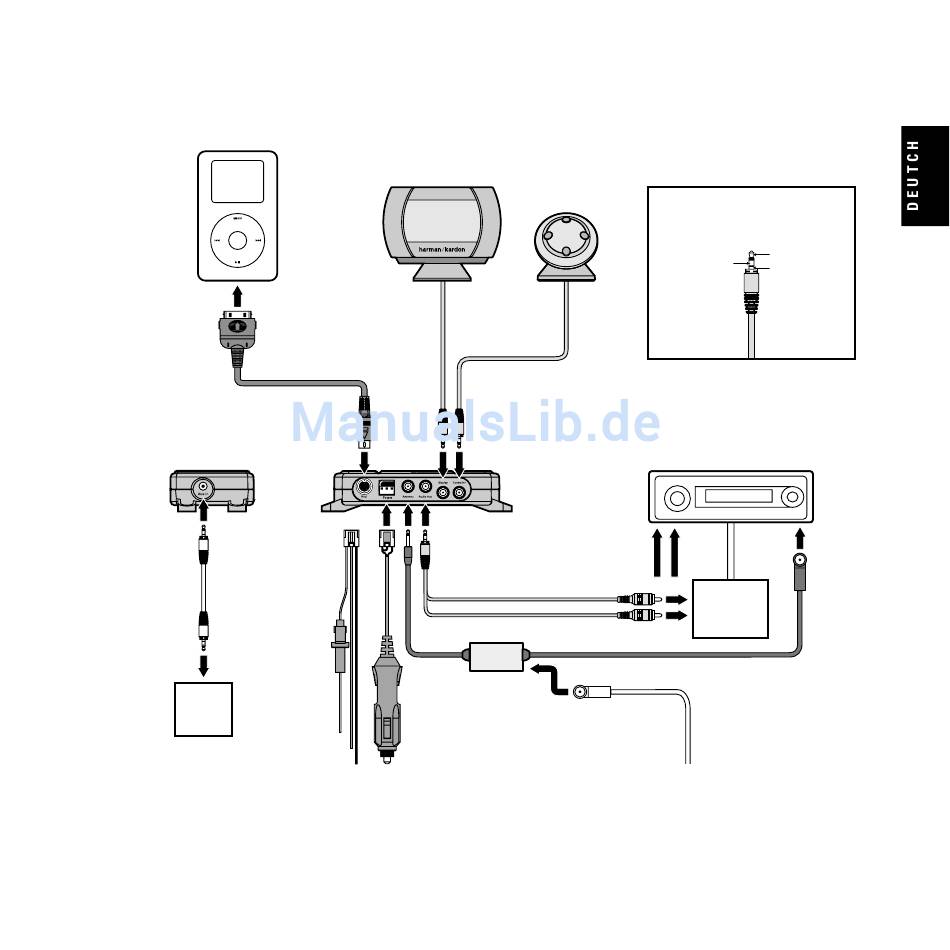

Verkabelungsplan
iPod
iPod-Kabel
Elektronikgehäuse
Seite
Stromverkabelung
3,5 mm Stereokabel
(nicht mitgeliefert)
AUX-
Gerät
(optional)
Mobiltelefon,
Satellitenradio usw.
Direkter Anschluss der 12-Volt Stromverkabelung mit
integrierter Sicherungshalterung
Gehen Sie nach dieser Methode vor, wenn Sie einen per-
manenten Anschluss an die Stromversorgung des Autos
wünschen. Außerdem wird durch den Anschluss des roten
Kabels aus dem Kabelstrang an den Hauptanschluss der
Display
Rückseite
or
12-Volt
Sicherung (2A)
+12V GS – gelb
12-Volt
ACC – rot
Stromkabel
ERDE – schwarz
Steuerknopf
AUX L/R Eingang
Line Out Kabel
oder
CD Changer L/R In
Kabel-FM
Adapter
Zündung (ACC) Drive + Play jeweils zusammen mit der
Zündung ein- und ausgeschaltet. Eine eingebaute Sicherung
sorgt dabei für den Schutz des Gerätes.
WICHTIG: Tauschen Sie die eingebaute Sicherung grund-
sätzlich nur gegen eine Sicherung gleichen Typs und
gleicher Leistung aus.
INSTALLATION
Audio Eingangs- und
Ausgangsbuchsen:
Spitze = linker Kanal
Ring = rechter Kanal
Unten = Masse
3,5 mm
Miniklinkenstecker
Hauptgerät/Radio
Antennene-
ingang
or
Schnittstelle
für CD-
Wechsler
(optional)
Antennenkabel
(vom Hauptgerät/
Radio trennen)
INSTALLATION 5
