EINRICHTEN DES DMX

Leistungsaufnahme: Die Boom Box FX2 von ADJ verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Daher müssen
Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall
anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das der intelligenten
Kommunikation zwischen Effektgeräten und dem Controller dient. Ein DMX-Controller sendet DMX-
Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle Daten
über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die meisten
Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen
Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen
verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden.
Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen
Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-
Adresse 1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert
werden, am Anfang, am Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-
Adresse 1 zugewiesen wurde, weiß der DMX-Controller, an welche Adresse er die Daten schicken soll, egal an
welcher Stelle der DMX-Kette sich das Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Die Boom Box FX2 kann
über das DMX-512-Protokoll angesteuert werden. Die Boom Box FX2 ist mit 2 DMX-Kanal-Modi ausgestattet,
3-Kanal-Modus und 19-Kanal-Modus. Die DMX-Adresse wird elektronisch über das Bedienelement auf der
Rückseite des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110

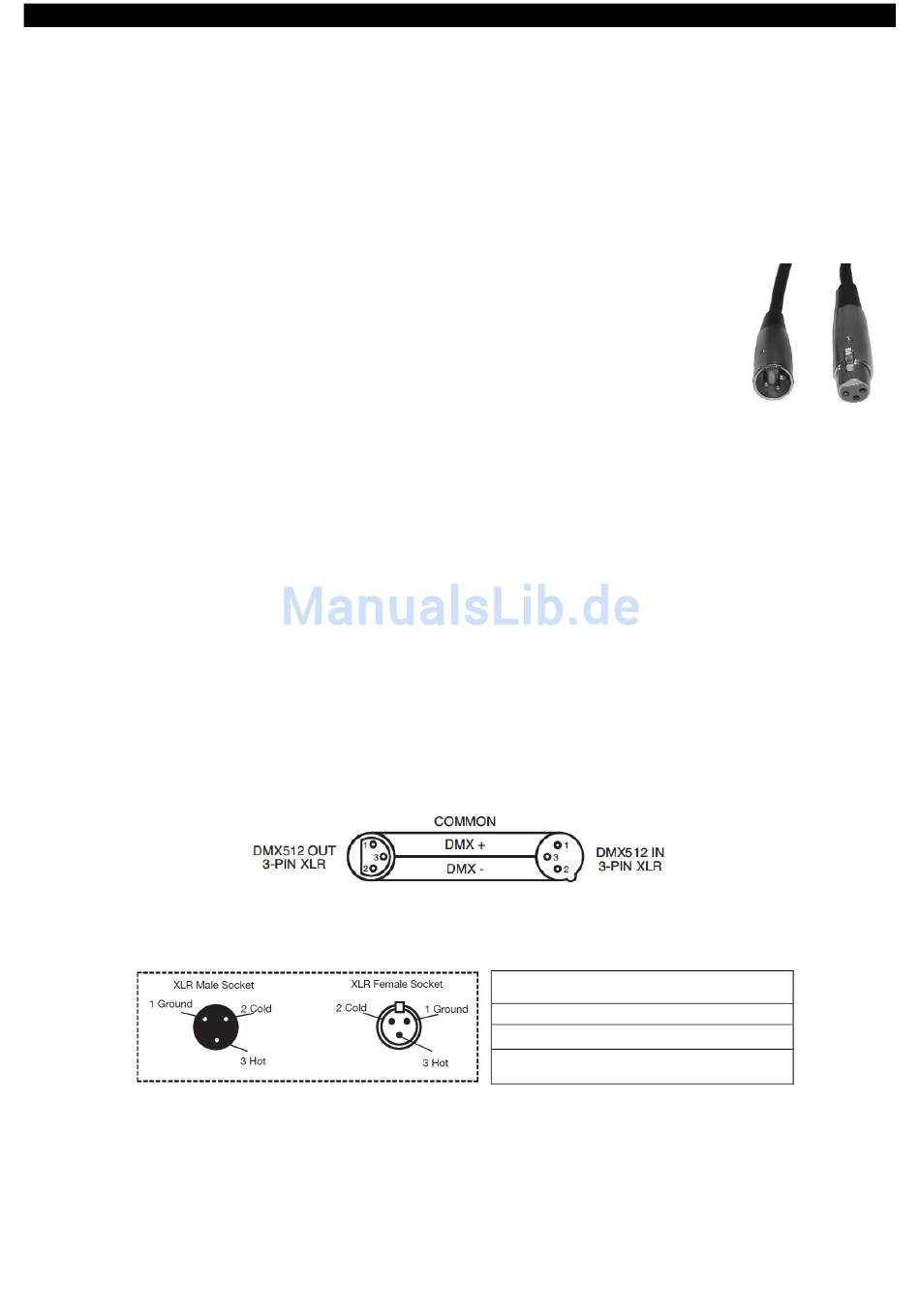

Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir empfehlen als DMX-Kabel das Accu-
Cable. Wenn Sie eigene Kabel verwenden, beachten Sie bitte, dass es standardmäßige, abgeschirmte Kabel
mit 110-120 Ohm sind (diese Art von Kabel bekommen Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen XLR-Stecker an jedem
Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden muss und nicht aufgeteilt
werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der Abschirmung
mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
A.D.J. Supply Europe B.V. – www.americandj.eu – Boom Box FX2 Bedienungsanleitung Seite 8
Abbildung 2
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
Abbildu
ng 1
