EINBAUHINWEISE
Quadro-Secura
Hauseinführung
®
Einbauschritte
2
4
DOYMA-Produkte werden laufend weiterentwickelt. Technische Änderungen erfolgen ohne vorherige Mitteilung.
25 Jahre Garantie auf alle DOYMA-Produkte. Weitere Infos unter www.doyma.de
DOYMA GmbH & Co
DICHTUNGSSYSTEME
BRANDSCHUTZSYSTEME
Quadro-Secura
Adaptermuffe DN 160
®
1
3
C
Industriestr. 43-57
Fon: 0 42 07/91 66 - 300
28876 Oyten
Fax: 0 42 07/91 66 - 199
Lieferumfang:
- 1 x Adaptermuffe
- 2 x Schlauchschelle
- 1 x Einbauhinweise

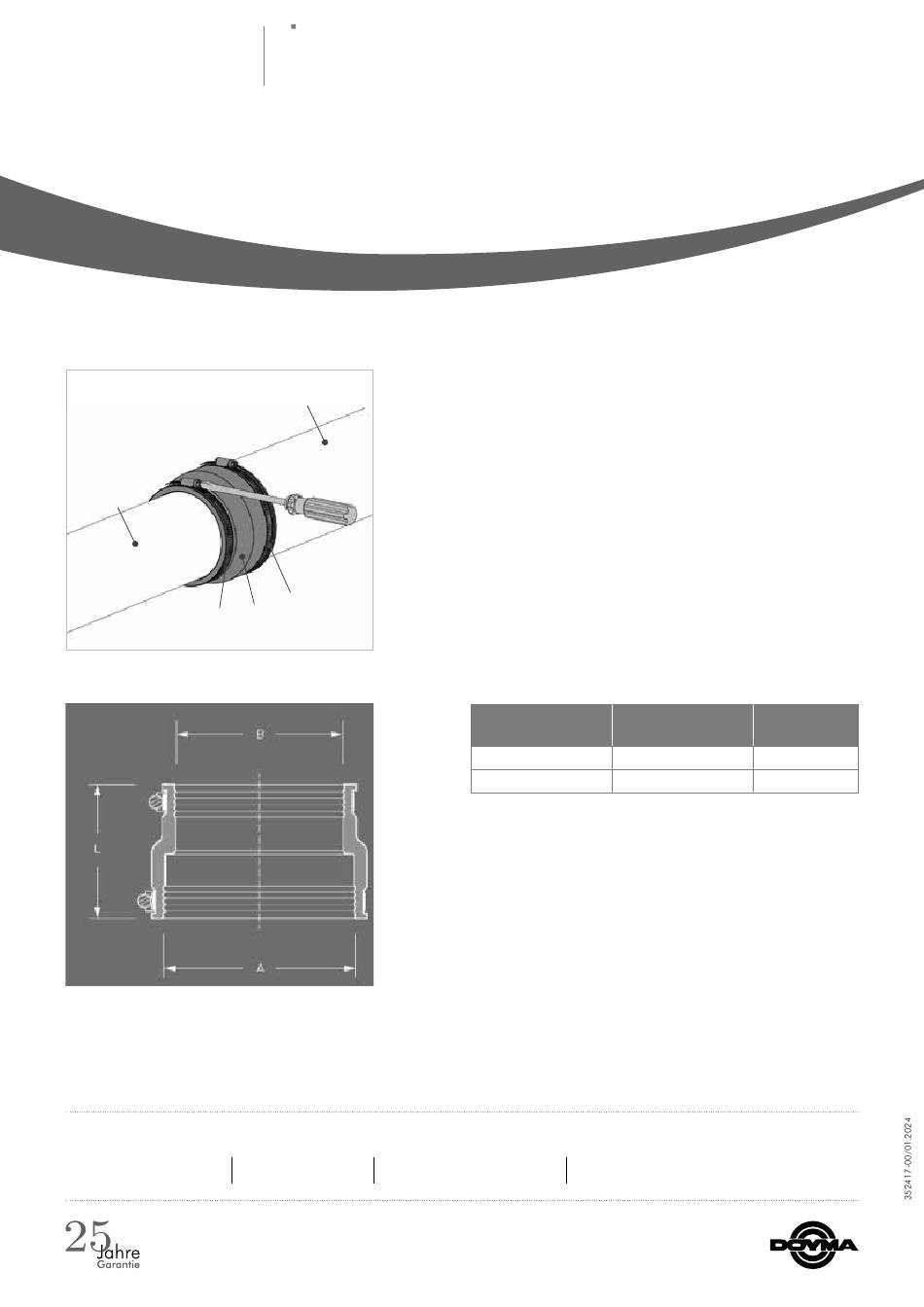

Montage:
- Adaptermuffe (C) bis zum Anschlag auf das Hülsrohr (1)
Ø 160 mm schieben.
- Vormontierte Schlauchschelle (3) verspannen
(max. Anzugsmoment 6 Nm)
- Leerrohr (2) entsprechend weit in die Adaptermuffe schieben
- Vormontierte Schlauchschelle (4) verspannen
(max. Anzugsmoment 6 Nm)
A
Spannbereich (mm)
Spannbereich (mm)
144 - 160
155 - 170
www.doyma.de
info@doyma.de
B
L
Länge (mm)
110 - 125
120
130 - 145
120
