DEVA EVAC Rescue SYS Gebrauchsanweisung
Inhaltszusammenfassung für DEVA EVAC Rescue SYS

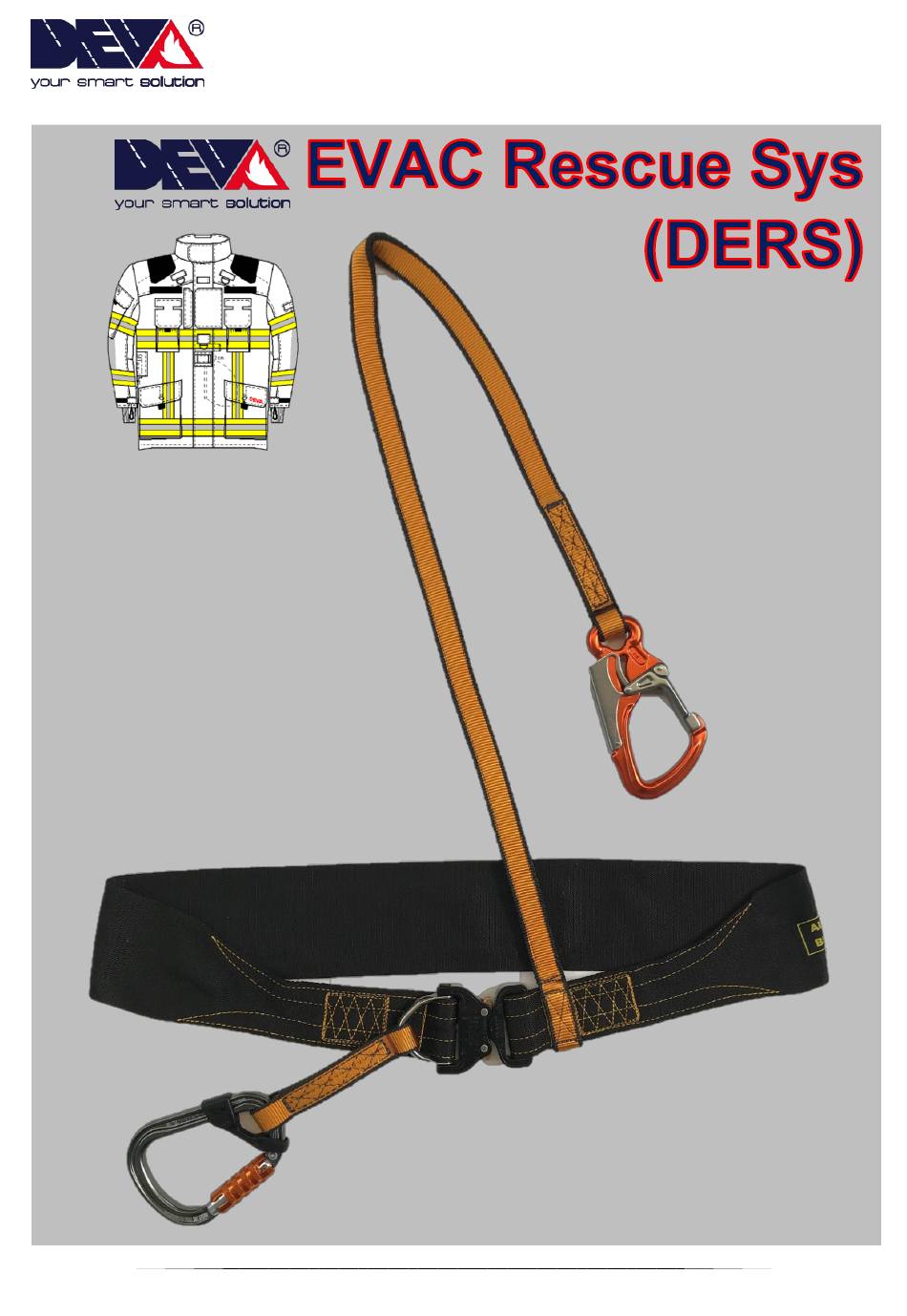

- Seite 1 Gebrauchsanweisung CE 0123 EN 1498-A EN 358 Technische Änderungen vorbehalten ©ropesolutions.eu...
- Seite 2 EN 1498:2007 Kl. A und EN 358:2001 und stimmt mit der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/425 überein. Das DEVA EVAC Rescue Sys ist für eine maximale Nennlast von 140 kg des Feuerwehrangehörigen ausgelegt. Das Produkt darf nicht über seine Grenzen hinaus belastet werden. Es darf ausschließlich für den u.g.
- Seite 3 Feuerwehr Haltegurts). Somit kennt er sicher das Einsatzspektrum und die Einsatzgrenzen im Falle einer konkreten und akuten Gefährdung für Leben und Gesundheit. Mit dem DEVA EVAC Rescue Sys (DERS) bietet weiter die Möglichkeit eine schnelle Rettung eines Feuerwehrangehörigen unter Atemschutz durchzuführen.
- Seite 4 2. Benennung der DERS – Bestandteile Systembestandteile (einzeln) Arbeitsplatzpositionierungsmittel SP TANGO 100 cm (PSA Anschlageinrichtungen EN 795-A; PSA Verbindungemittel EN 354; Schlingen EN 566) Karabiner CT K-ADVANCE (PSA Karabiner EN 362) Rettungsschlaufe RS AD2 (EN 1498 A (Rettungsschlaufen) und EN 358 (Haltegurte)) HMS Karabiner mit CAPTIV Positionierungsbügel (PSA Karabiner EN 362) Schnellverschluss COBRA Arbeitsplatzpositionsierungsmittel SP TANGO 15 cm (PSA Anschlageinrichtungen EN 795-A;...
- Seite 5 Gebrauch aussortiert und dem verantwortlichen Sachkundigen* zur Kontrolle zugeführt werden. Die Rettungsschlaufe ist nach jeder außerordentlicher chemischer, thermischer oder mechanischer Beanspruchung auszusortieren. Gründe für die Aussortierung des DEVA EVAC Rescue Sys bei mechanischer Beschädigung: ▪ Änderung der Länge um mehr als 5% ▪...
- Seite 6 682 01 Vyškov 5. Nutzung des DEVA EVAC Rescue Sys (DERS) Das DEVA EVAC Rescue Sys ist als integriertes Evakuierungssystem in den, dafür definierten DEVA Einsatzjacken einsatzfertig installiert. Die Einsatzjacke muss in Größe und das DERS im Umfang an den Feuerwehrangehörigen angepasst sein.
- Seite 7 Darf ausschließlich durch einen authorisierten DEVA Sachkundigen erfolgen! Bei Einsatz oder Übung 5.1.1 Der Feuerwehrangehörige (FA) schließt seine DEVA Einsatzjacke Er schließt diese über Reiß- und Klettverschluss. Sein komplett installiertes DEVA EVAC Rescue Sys befindet sich in der DEVA Einsatzjacke. Frontansicht Einsatzjacke 5.1.2 Schließen des COBRA Schnellverschlusses...
- Seite 8 5.1.3 Die Verbindung des COBRA Schnellverschlusses wird geschlossen. Zur Kontrolle muss an beiden Seiten des Verschlusses, durch kurzes entgegengesetztes Ziehen, die einwandfreie Verbindung der COBRA Schnallen überprüft werden. Frontansicht Einsatzjacke Wichtig: Jetzt werden die textilen Schutzabdeckungen an der Frontseite der Einsatzjacke wieder verschlossen und mit dem dafür vorgesehenen Klettverschluss fixiert.
- Seite 9 5.2.1 Einsatzoptionen des DEVA EVAC Rescue Sys (DERS) Wie in Kapitel 2 beschrieben, ist das DEVA EVAC Rescue Sys (DERS) mit einem Arbeitsplatzpositionierungsmittel SP TANGO 100 cm mit Karabiner CT K-ADVANCE (PSA Karabiner EN 362) Arbeitsplatzpositionsierungsmittel SP TANGO 15 cm; Schlingen EN 566 mit HMS Karabiner (inkl.
- Seite 10 Eine weitere Form des Haltens ist das Rückhalten von Personen. Es dient der Einschränkung des Bewegungsraumes der zu sichernden Einsatzkraft. Ein Absturz wird ausgeschlossen, wenn verhindert wird, dass der Gesicherte die Absturzkante erreicht. Einsatzbeispiele sind Tätigkeiten auf Böschungen, Leitern und Flachdächern. Ein freies Hängen in der Feuerwehrleine ist nicht zulässig.
- Seite 11 Die Selbstsicherung (Zurückhalten) und die Halbmastwurfsicherung (HMS)(Halten) müssen gemeinsam über die beiden Arbeitsplatzpositionierungsmittel (APM) 100 cm und 15 cm im DERS geführt werden. Um einen sicheren Stand des haltenden Feuerwehrangehörigen ständig zu gewährleisten, ist eine Selbstsicherung notwendig. Die Selbstsicherung erfolgt mit dem APM 100 cm des DERS an einem geeigneten Anschlagpunkt (vergleiche hierzu Kapitel „...
- Seite 12 Sturz auszuschließen. Selbstretten Das Selbstretten ist eine Rettungsmethode, mit der sich Feuerwehrangehörige durch Abseilen mit Feuerwehrleine und DEVA EVAC Rescue Sys aus Höhen in Sicherheit bringen können. Das Selbstretten wird nur angewendet, wenn andere Rettungswege nicht mehr benutzbar oder nicht mehr erreichbar sind. Jeder Feuerwehrangehörige muss sich darüber bewusst sein, dass diese Methode mit Risiken verbunden ist.
- Seite 13 Danach wird die Feuerwehrleine durch die Ausstiegsöffnung nach unten geworfen. Zuvor muss sich der Feuerwehrangehörige versichern, dass niemand von der abgeworfenen Leine getroffen werden kann; untenstehende Personen sind durch Zuruf: „ACHTUNG LEINE!“ zu warnen. Der Feuerwehrangehörige schlägt nun einen Halbmastwurf-Knoten und legt diesen in den HMS-Karabiner ein.
- Seite 14 Die Abseilgeschwindigkeit wird durch die Haltekraft der Bremshand geregelt, wobei diese in Hüfthöhe zu halten ist. Mit der freien Hand und mit den Füßen wird der Körper stabilisiert und vom Gebäude entfernt gehalten. Sicherheit bei Übungen Bei Übungen zur Selbstrettung sind die Hinweise der FwDV1 unter 18.2.3 „Hinweise zur Sicherheit“...
- Seite 15 Erweiterter Nutzen des DEVA EVAC Rescue Sys Rettung Durch Einhängen des Doppelachter-Knotens in das DERS, läßt sich ein FA in Notsituationen aus dem unmittelbaren Gefahrbereich passiv retten z.B. unter Vornahme eines Flaschenzug Systems. Diese Art der Rettung, ohne redundantes Rettungssystem, ist ausdrücklich nur in ungeplanten Notfallsituationen zur unverzüglichen Rettung von z.B.
- Seite 16 Boden oder gemeinsam mit scharfen Gegenständen gelagert werden. Wartung, Reinigung und Desinfektion Das DEVA EVAC Rescue Sys ist sauber zu halten. Bei Verschmutzung kann das DERS mit einer trockenen Bürste gereinigt werden oder mit einem handelsüblichem Waschmittel ohne Chlorzusatz, bei einer Wassertemperatur bis 30°C gewaschen werden.
- Seite 17 TECHNISCHE BEDINGUNGEN Produkttyp: Rettungsschlaufe – RS AD 2 und Verbindungsmittel VM Tango ČSN EN 358:2001 ; ČSN EN 1498:2007 Klasse „A“ Hersteller: Ludvík Čečatka, ALPIN BUPEX , Vít. Nezvala 758, 272 04 Kladno, Tel./Fax.:312 241 Technische Beschreibung: Die Rettungsschlaufe sowie die Verbindungsmittel werden aus verstärktem Polyamidgurt gefertigt, zum Vernähen wird verstärktes Garn verwendet.
- Seite 18 QUALITÄTS – UND VOLLSTÄNDIGKEITSZEUGNIS DES PRODUKTS GARANTIESCHEIN Die Rettungsschlaufe RS AD 2 und das Verbindungsmittel VM Tango entsprechen den Normen ČSN EN 1498, Kl. A ČSN EN 358 und ČSN EN 795 . Jedes Produkt wird vor der Übergabe an den Abnehmer geprüft.
- Seite 19 Prüfblatt zum DEVA EVAC Rescue Sys Name und Typ der PSA Hersteller - Lieferant Herstellungsnummer Prüfnummer Herstellungsdatum Datum der Lieferung an den Benutzer Datum der Inbetriebnahme Beschreibung der PSA – Zubehör, Länge der Seile usw. Kontrollen und Prüfungen Eingangsprüfung Datum Geprüft von...
- Seite 20 Satz von Rettungschlaufen Produktname: Serialnummer: Herstellungsdatum: Jährliche Prüfung Datum: Ergebnis der Inspektion Stempel und Unterschrift Tag der Bereitstellung: Übergabe an den Anwender: Technische Änderungen vorbehalten ©ropesolutions.eu...
