2.3 - Anschluss an das Stromnetz

Der Elektroerhitzer wird über einen festen Anschluss an den Klemmenkasten oder an den Stromverteiler 3/N/PE
AC 400/230V angeschlossen. Die Installation muss gemäß den geltenden Vorschriften und Normen von einer
Fachfirma oder geschultem Personal durchgeführt werden.
Empfohlener Netzanschluss*
Art der
el. Heizpatrone
ETT-R – 2,0
ETT-R – 3,0
ETT-R – 4,5
ETT-R – 6,0
ETT-R – 9,0
ETT-R – 12,0
* Für die Kabelverlegung in der Luft.
** Separate N-Leitung für jede Phase.
Wir empfehlen die Verwendung von Kabeln mit Silikonisolierung.

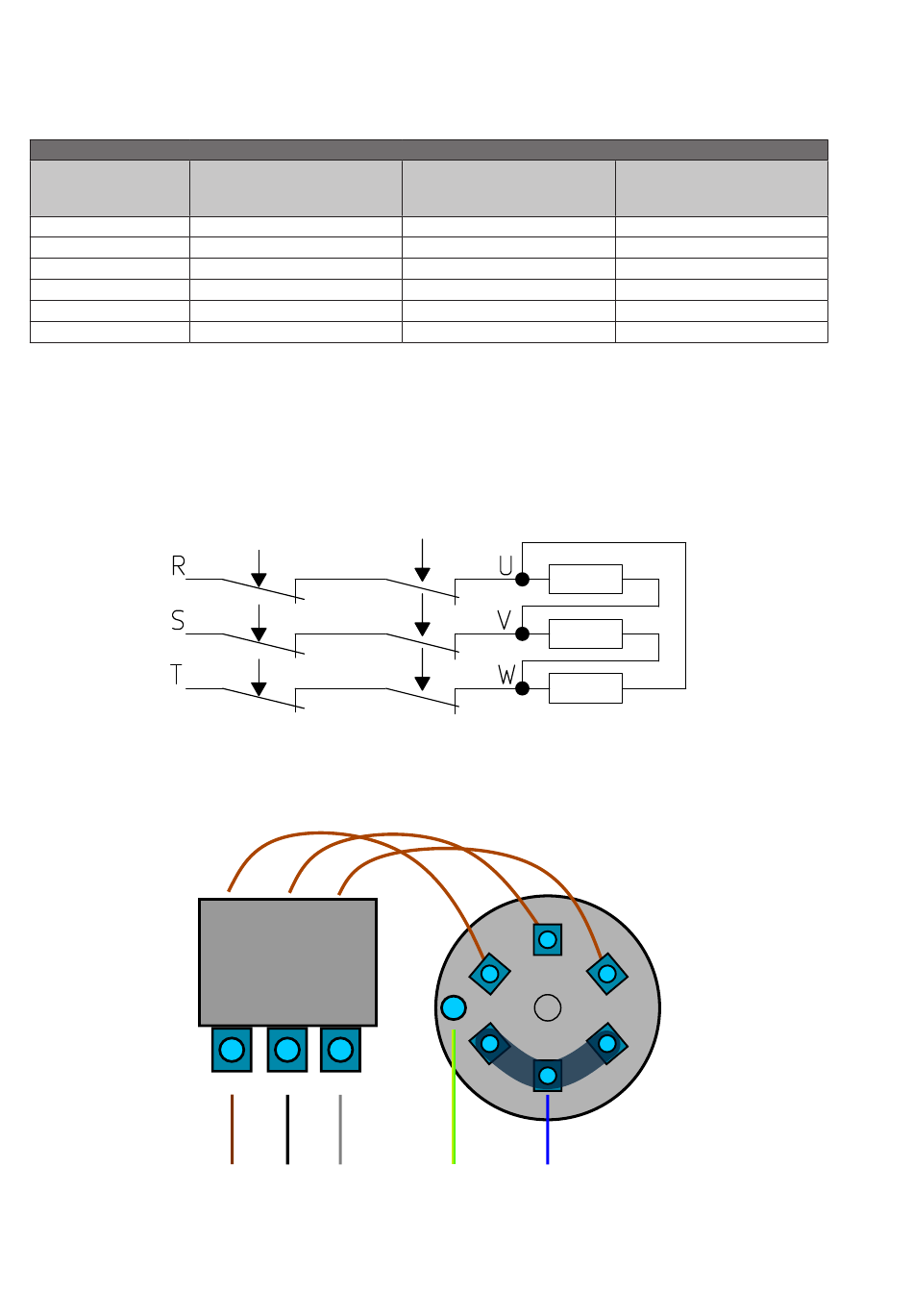

2.4 - Schaltplan

2.5 - Anschlussplan
4
│
Anschluss 3 x 230 V
gleichmäßige
Phasenlast
5G x 1
5G x 1
5G x 1,5
5G x 1,5
5G x 2,5
5G x 2,5 (bis zu 3 m)
t 99 °C
t 25 - 85 °C
Thermostat
R S T
L1 L2 L3
REGULUS - el. Heizpatrone - www.regulus-waermetechnik.de
Anschluss 3 x 230 V
ungleichmäßige Phasenlast
(z. B. Photovoltaikanlage)
5G x 1,5
5G x 2,5
5G x 2,5 (bis zu 3 m)
7 x 1,5 (bis zu 3 m)**
7 x 2,5 (bis zu 3 m)**
7 x 2,5 (bis zu 3 m)**
PE
N
Anschluss 1 x 230 V
3G x 1,5
3G x 2,5
3G x 2,5 (bis zu 3 m)
3G x 4 (bis zu 3 m)
nicht empfohlen
nicht empfohlen
