Heizpatrone Mit Thermostatkopf - Regulus Ett-R Installation Und Verwendung

2 - Heizpatrone mit Thermostatkopf

2.1 - Technische Beschreibung
Die elektrische Heizpatrone besteht aus einem vernickelten Heizelement mit Außengewinde G 6/4" und
einem kombinierten dreiphasigen Kapillarthermostat (Betriebsthermostat ist von 25 °C bis 85 °C einstellbar,
Sicherheitsthermostat mit manuellem Reset ist fest auf 99 °C eingestellt.)
Technische Daten
Elektrischer Anschluss
Schutzart nach EN 60529
Schutzklasse nach EN 61140 ed. 2
Typ der Heizpatrone
Betriebsthermostat
Sicherheitsthermostat
Reset des Sicherheitsthermostats
Max. Stromstärke am Thermostatkontakt
Kabelverschraubung
Anschlussgewinde
Netzanschluss

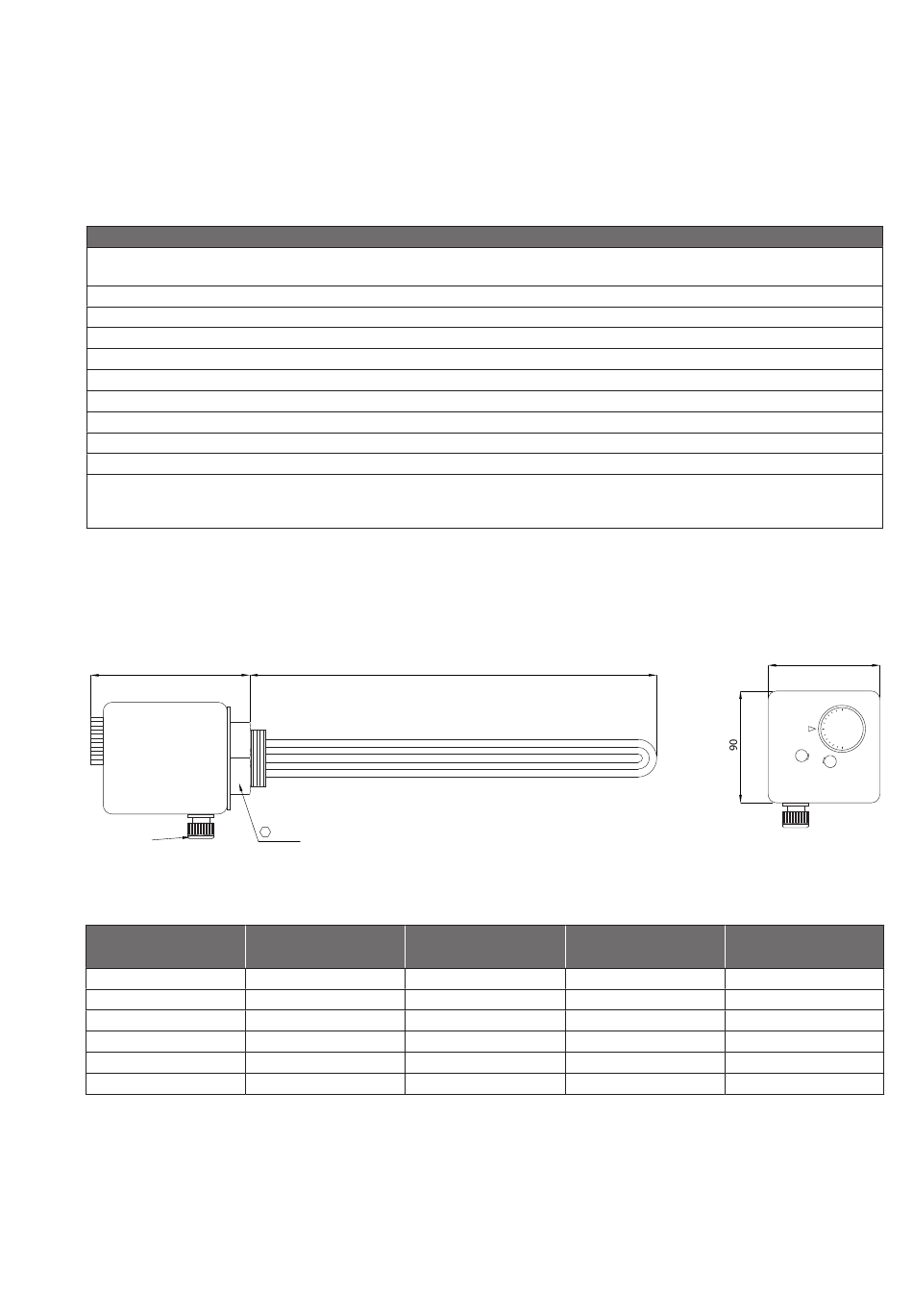

2.2 - Maße
135
Pg 13
Art der
el. Heizpatrone
ETT-R – 2,0
ETT-R – 3,0
ETT-R – 4,5
ETT-R – 6,0
ETT-R – 9,0
ETT-R – 12,0
REGULUS - el. Heizpatrone - www.regulus-waermetechnik.de
60
Nennleistung
Heizpatrone L [mm]
2,0 kW
3,0 kW
4,5 kW
6,0 kW
9,0 kW
12,0 kW
1/N/PE AC 230 V
3/N/PE AC 400/230 V
IP 65
I
elektrisch, ohmsche Widerstände, vernickelt, mit Thermostatkopf
einstellbar von 25 bis 85 °C
fest eingestellt auf 99 °C
manuell nach Temperaturabfall von min. 10 K
20 A
S. 13
6/4" Außengewinde
Kabel zum festen Anschluss an den Klemmenkasten oder
den Schaltschrank - nicht im Lieferumfang enthalten -
empfohlene Querschnitte siehe separate Tabelle unten
L
Länge der Länge des nicht
heizenden Endes [mm]
295
295
360
485
670
805
Bestellnummer
100 19695
100 19699
19691
100
19277
100
19693
100
100 20168
90
3
│
