Betrieb vorbereiten

3 Betrieb vorbereiten
1 3
4
2

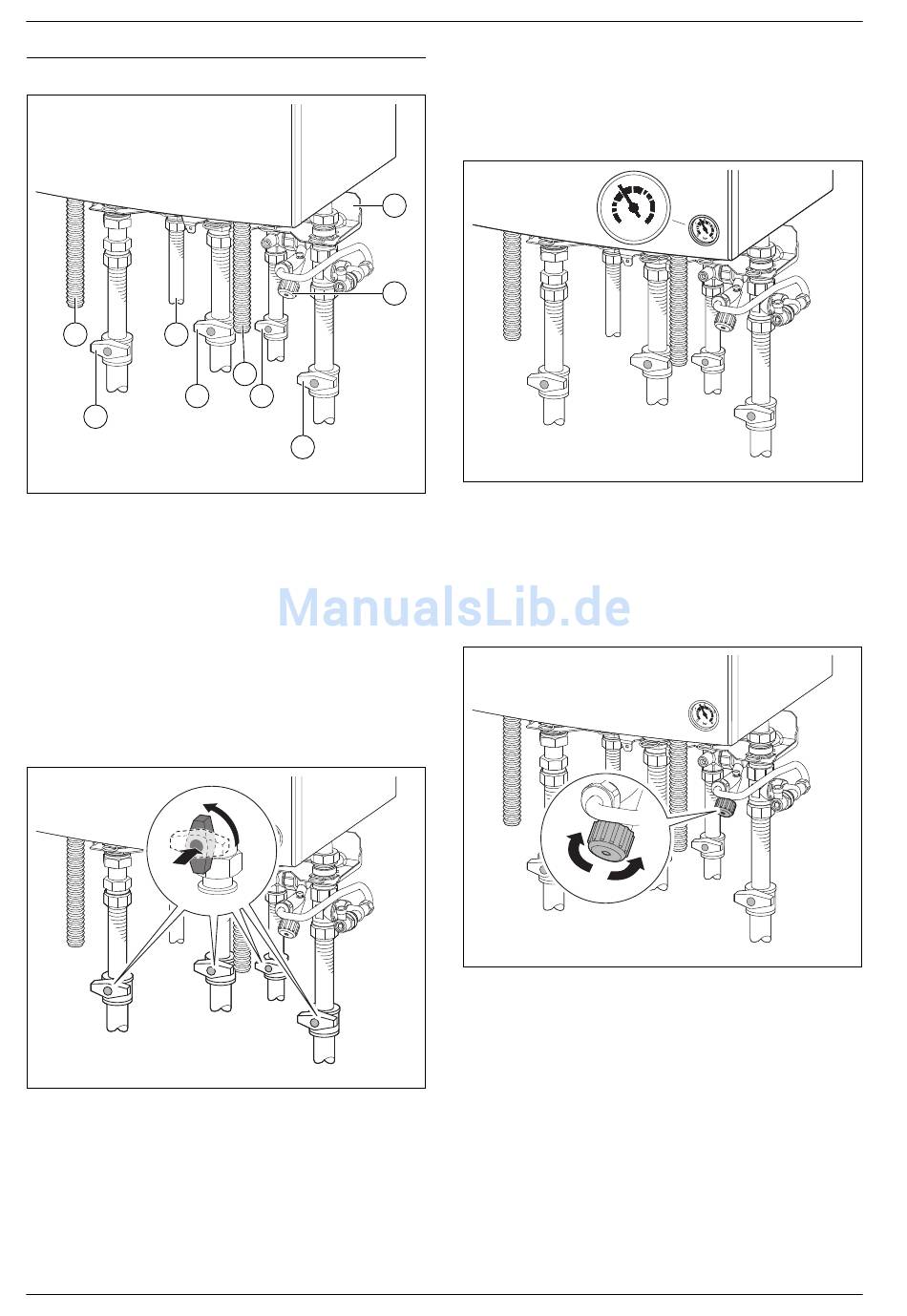

Bild 1 Gas- und wasserseitige Anschlüsse (Zubehör)
[1] Kondensatschlauch
[2] Heizungsvorlaufhahn (Zubehör)
[3] Warmwasser
[4] Gashahn (geschlossen) (Zubehör)
[5] Schlauch vom Sicherheitsventil (Heizkreis)
[6] Kaltwasserhahn (Zubehör)
[7] Heizungsrücklaufhahn (Zubehör)
[8] Montageanschlussplatte (Zubehör)
[9] Fülleinrichtung (Zubehör)
3.1 Wartungshähne öffnen
▶ Griff drücken und nach links bis zum Anschlag drehen (Griff in Fließ-
richtung = offen).
1.
Bild 2 Wartungshähne öffnen
6
8
9
5
6
7
0 010 006 912-001
2.
0 010 008 144-001
3.2

Betriebsdruck der Heizung kontrollieren

Der Betriebsdruck beträgt im Normalfall 1 bis 2 bar. Erfragen Sie den op-
timalen Betriebsdruck Ihrer Heizungsanlage bei Ihrem Fachmann.
▶ Betriebsdruck am Manometer ablesen.
▶ Bei zu geringem Druck Heizwasser nachfüllen.
2
1
0
bar
Bild 3 Manometer zur Kontrolle des Betriebsdrucks
3.3 Heizwasser nachfüllen
Die Fülleinrichtung (Zubehör) befindet sich zwischen Anschluss für Hei-
zungsvorlauf und Anschluss für Kaltwasser.
Der maximale Druck von 3 bar darf auch bei höchster Temperatur des
Heizwassers nicht überschritten werden. Bei Überschreiten öffnet das
Sicherheitsventil, bis der Betriebsdruck wieder im Normalbereich liegt.
Bild 4
▶ Füllhahn öffnen um Heizungsanlage zu füllen, bis das Manometer ei-
nen Druck zwischen 1 und 2 bar zeigt.
▶ Füllhahn wieder schließen.
3
4
0 010 008 142-001
0 010 008 141-001
CerapurCompact – 6720842870 (2015/06)
