Growatt INFINITY 1500 Bedienungsanleitung Seite 11

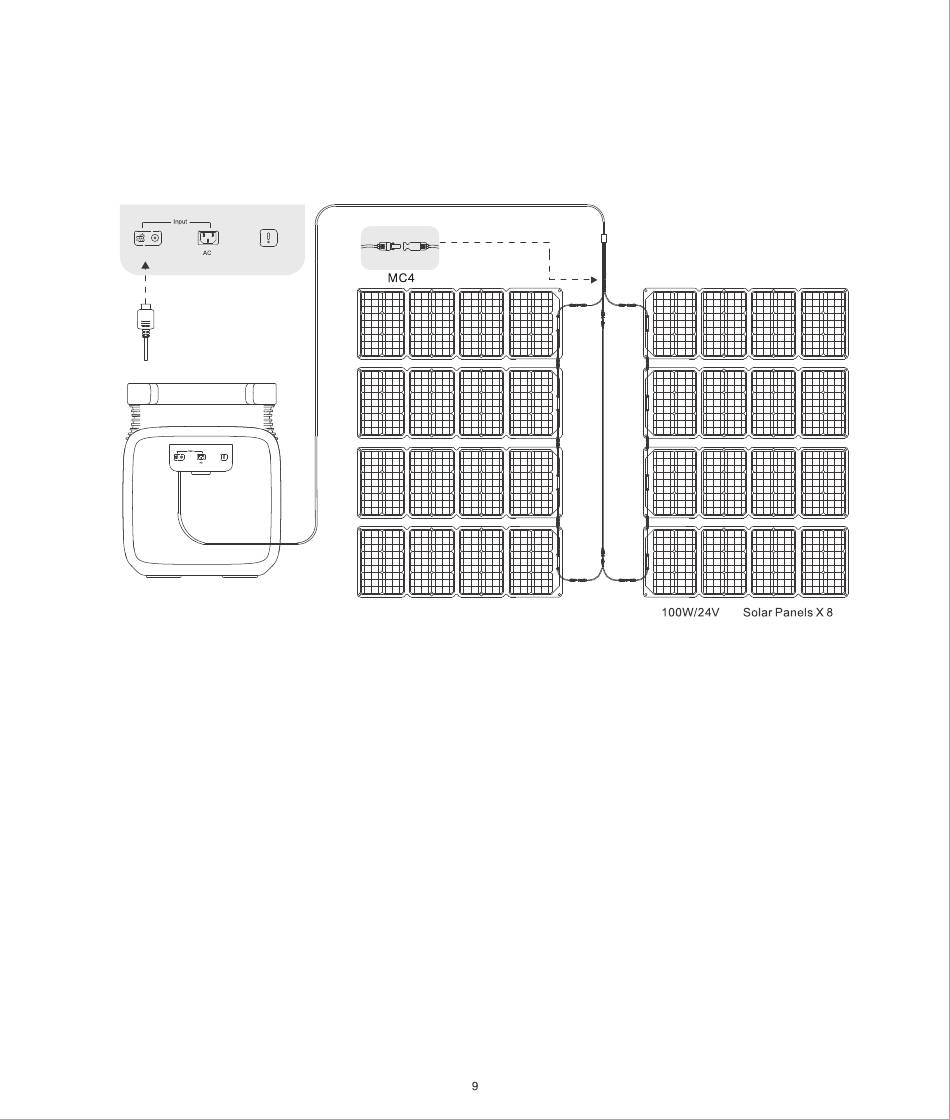

Anschluss an acht 24-V/100-W-Solarmodule (zwei Stränge parallel mit je vier Zellen in Reihen)
Überlastungsschutz
Solar/Auto
XT60
Solar/Auto Überlastungsschutz
b) Verbindung mit Solarmodulen anderer Marken
Auch Solarmodule anderer Hersteller (mit geeignetem MC4-Verbinder) können den INFINITY 1500 über ihre
eigenen Kanäle mit Strom speisen. Solange Spannung und Strom im DC-Eingangsbereich des INFINITY 1500
(12 V - 100 V/12 A Max.) liegen, lässt er sich über das Adapterkabel MC4-auf-XT60 aufladen.
Bitte beachten Sie die Abbildung unten, um die positiven und negativen Pole anzuschließen. Falsches
Anschließen kann zu einer Beschädigung des Produkts führen. Wenn das Produkt während der Garantiezeit
aufgrund von Qualitätsproblemen der fremden Solarmodule oder fehlerhaftem Betrieb beschädigt wird, ist
Growatt nicht für eine kostenlose Wartung während der Garantiezeit zuständig.
DC
