Growatt INFINITY 1500 Bedienungsanleitung Seite 10

a) Anschluss an Growatt-Solarmodulen
Sie können den INFINITY 1500 aus bis zu zwei in Reihe geschalteten 24-V-Solarmodulen oder mit einem 12-V-
Solarmodul (aus zwei parallel geschalteten Strängen mit jeweils vier Zellen in Reihe) aufladen. Verbinden Sie
den MC4-Anschluss des Solarmodule mit dem MC4-XT60-Adapterkabel, und versorgen Sie der INFINITY 1500
über den XT60-Anschluss an der Seite mit Strom. Beim Anschluss von zwei Solarmodulen sollten Sie diese
parallel anschließen und dann den INFINITY 1500 zum Aufladen über das Adapterkabel MC4-XT60 koppeln.

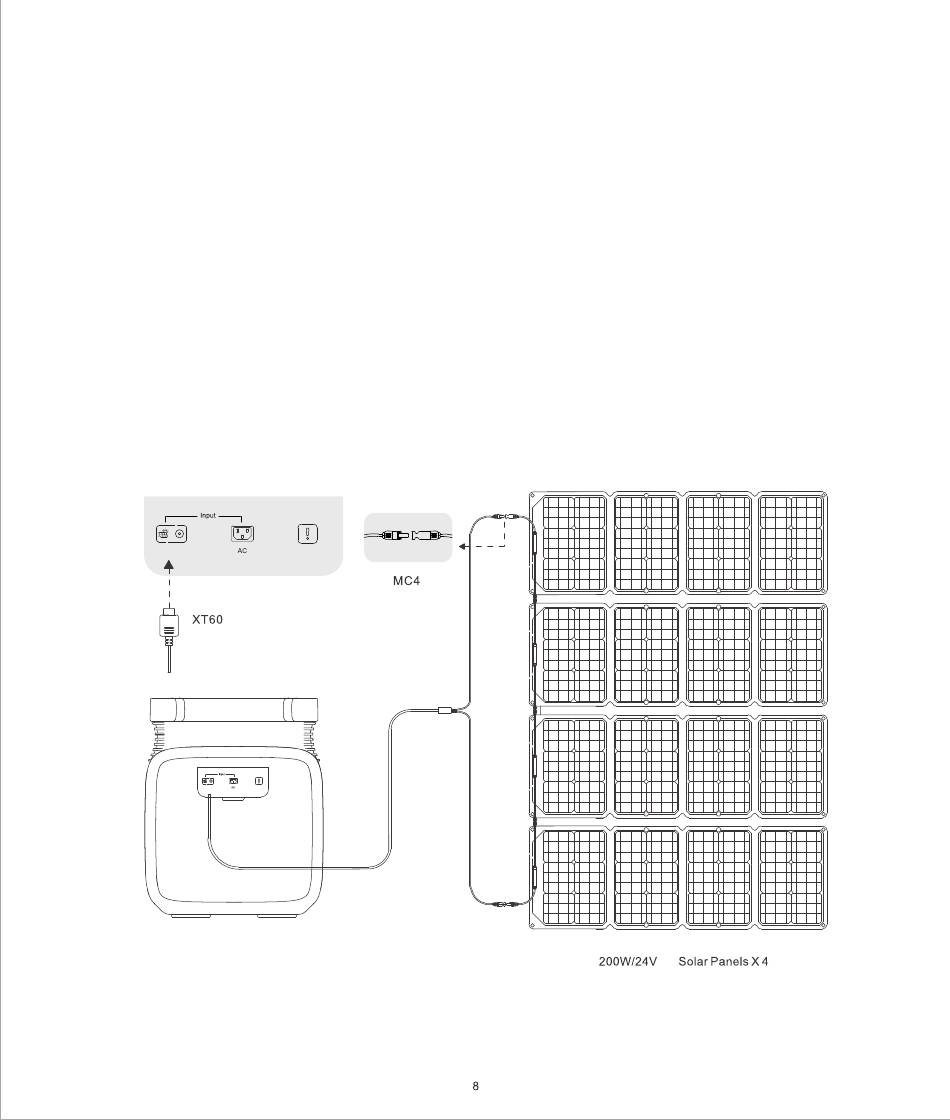

Anschluss an vier 24 V/200W Solarmodulen in Parallelschaltung
Solar/Auto
Solar/Auto Überlastungsschutz
Überlastungsschutz
DC
