Erklärung der RemigoOne-Halterungen
Die Montagehalterung besteht aus zwei separaten Hauptteilen: der Heckspiegelhalterung und der
Pinnenhalterung. Mit der Pinnenhalterung wird der Außenborder an der Spiegelhalterung befestigt, während mit
der Spiegelhalterung die gesamte Einheit am Spiegel Ihres Bootes befestigt wird.
Die Pinne kombiniert verschiedene Funktionen in 3 Positionen. Um zwischen diesen zu wechseln, führen Sie einen
Pumpvorgang durch; ziehen Sie den Griff am Ende der Pinne vom Außenborder weg.
Wenn Sie mit einem anderen (primären) Ruder steuern, verwenden Sie die obere Position, die den Außenborder in
der Mitte fixiert, d.h. eine Drehung um die Hauptachse verhindert.

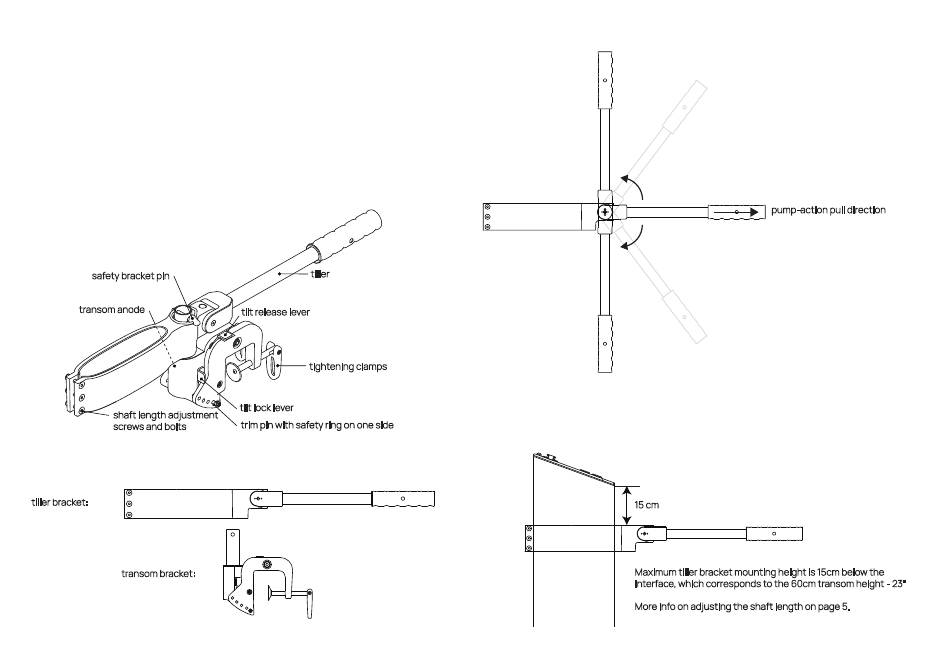

Motorhalterung:

safety bracket pin
transom anode
shaft length adjustment
screws and bolts
tiller bracket:
transom bracket:
tiller
tilt release lever
tightening clamps
tilt lock lever
trim pin with safety ring on one side
Pinnenfunktionen
Maximum tiller bracket mounting height (shaft length)
15 cm
Maximum tiller bracket mounting height is 15cm below the
interface, which corresponds to the 60cm transom height - 23"
More info on adjusting the shaft length on page 5.
Stellung nach oben: Verriegelung in Mittelstellung
und Kippen aus dem Wasser
Waagerechte Position: Lenken
Position nach unten: Tragegriff
pump-action pull direction
