Loewe Audiodesign Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Audiodesign:
- Bedienungsanleitung (14 Seiten) ,
- Betriebsanleitung (18 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Loewe Audiodesign
Inhaltszusammenfassung für Loewe Audiodesign

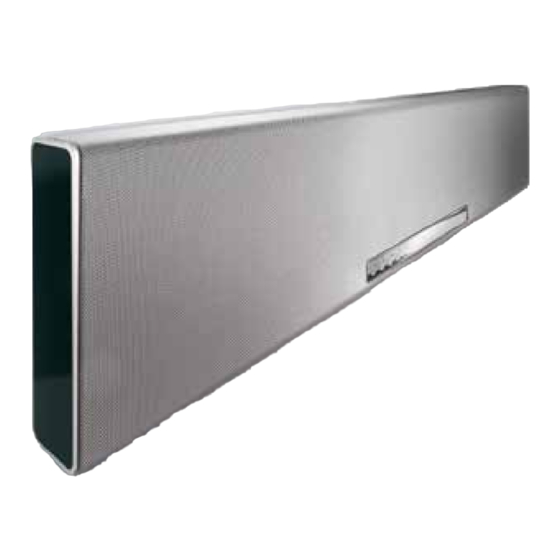

- Seite 1 Audiodesign Loewe Sound Projector ID Bedienungsanleitung...
- Seite 2 Kurzanleitung Sound Projector ID Vorbereitung Radio Fernbedienung TV-Betrieb Sound Projector ID FM-Radio (lang drücken) Fernbedienung Sound Projector ID Nächste/Vorherige Radio Station P+/- Gerät ein-/ausschalten Suchlauf vor (lang drücken) Einstellungen Suchlauf zurück (lang drücken) Menüauswahl 5634 OK Menü Einstellungen Feintuning vor Menü...
- Seite 3 Schallfeldprogramm aus SP FM-RADIO: Kurz: Feintuning zurück SP FM-RADIO: Lang: Suchlauf zurück SP FM-RADIO: Kurz: Feintuning vor; SP FM-RADIO: Station speichern SP FM-RADIO: Lang: Suchlauf vor SP FM-RADIO: Lang: Automatischer Sendersuchlauf Loewe TV: Funktion je nach Ausstattung ...
- Seite 4 Symbole 5.1/7.1-Kanal-Modus 27 Lautsprecher 30 Lautstärke einstellen 23 Leistungsmerkmale 10 Akustische Raum-Einmessung 18 Lieferumfang 8 Anschlüsse 30 Loewe Geräte bedienen 16 Anzeige 30 Audioverzögerung 28 Aufstellen 8 Markenrechte 35 Aufstell-Lösungen 12 Mikrofon anschließen 18 Bassmodus 27 Positionieren im Raum 11...
- Seite 5 Lautsprecher ....................30 Anschließen ..............13 Anschlüsse ....................30 Sound Projector ID im Loewe TV-Systemverbund .........13 Anzeige .......................30 Sound Projector ID und Mediacenter im Loewe TV-Systemverbund ....14 Fehlerbehebung ............. 31 Anschließen an Loewe TV-Geräte ohne Fehlermeldungen für die automatische Raum-Einmessung ......32 RJ-12/RS-232C-Systemschnittstelle ..............15 Glossar ................
- Seite 6 Vorderansicht & Display Mikrofon-Eingang (Seite 18) Infrarot- Display VOLUME Einschalten SOURCE Empfänger Lautstärke TV, AUX Ausschalten leiser / lauter (Seite 23) in Standby (Seite 23) (Seite 17) Decoder-Anzeigen (Seite 25) Lautstärkepegel-Anzeige TUNED STEREO TRNS RECV DIGITAL PLUS HD MSTR HI RES Neo:6 AUTO MEMORY PS PTY RT CT...
- Seite 7 Loewe RS-232C System-Schnittstelle analoger Video-Eingang COMPONENT AUDIO LINK SYSTEM CONNECTOR Component-Video-Eingang Loewe Audio Link System-Schnittstelle AUX1/2 DIGITAL IN Subwoofer-Ausgang (nicht für Loewe Soundsysteme) Optischer Digitalton-Eingang 1/2 VID VIDEO OUT TV DIGITAL IN analoger Video-Ausgang Digitalton-Eingang AUX AUDIO IN TV AUDIO IN...
- Seite 8 Herzlich willkommen Vielen Dank, Aufstellen allgemein dass Sie sich für ein Loewe-Produkt entschieden haben. Wir freuen uns, Sie als • Beachten Sie die Anweisungen in der beiliegenden Montageanleitung. Kunden gewonnen zu haben. • Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Son- Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener-...
- Seite 9 Zu dieser Bedienungsanleitung dies kann zu Berührungsgefahr mit Spannungen oder einem Brand führen. Die Informationen in dieser Anleitung beziehen sich auf das Loewe Produkt Indi- Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen Sie vidual Sound Projector ID.
- Seite 10 Leistungsmerkmale Mit dem Loewe Sound Projector ID können Sie auf einfachste Weise digitalen Surround-Sound genießen. Dadurch entfallen aufwändige Aufstellung und Verkabelung mehrer Lautsprecher verteilt im Raum. Eine Vielzahl kleiner Lautsprecher wird mit modernster digitaler Soundprozessor- Technik so angesteuert, dass durch gerichtete Schallwellen und gezielte Reflexion an den Wänden Ihres Raumes der reelle Eindruck von akustischer räumlicher Wahr-...
- Seite 11 Aufstellen Aufstellen Position parallel zur Wand Installieren Sie den Sound Projector ID genau in der Mitte der Wand, von der • Das Gerät ist für unterschiedliche Aufstell-Lösungen geeignet. Beachten Sie linken und rechten Ecke aus gemessen. die jeweilige Montageanleitung. • Stellen Sie das Gerät mit Tisch- oder Standfuß nur auf eine ebene, stand- feste, waagrechte Unterlage.
- Seite 12 Sie können den als Zubehör lieferbaren Floor Stand 5 MU zum Aufstellen Ihres Ihren Sound Projector ID können Sie, je nachdem welche angeschlossenen Geräte Sound Projector ID auf dem Boden in Verbindung mit einem Loewe TV-Gerät Sie verwenden und wie die örtlichen Gegebenheiten sind, in unterschiedlicher verwenden.
- Seite 13 Sound Projector ID im Loewe TV- Systemverbund Verbinden Sie mit dem mitgelieferten Systemkabel RS-232C die Buchse RJ12/RS- 232C des Sound Projector ID mit der Buchse RJ12/RS-232C an Ihrem Loewe TV-Gerät (ab Chassis SL 1xx). Diese Verbindung ist zur Steuerung des Sound Projector ID erforderlich.
- Seite 14 Verbinden Sie die Buchse AUDIO LINK des Sound Projector ID mit einem RJ12/RS-232C an Ihrem Loewe TV-Gerät (ab Chassis SL 1xx). Audio-Link-Kabel mit der Buchse AUDIO LINK eines als Zubehör erhältlichen Loewe Verbinden Sie die Buchse HDMI OUT des Sound Projector ID mit Subwoofers.
- Seite 15 Anschließen Anschließen an Loewe TV-Geräte ohne RJ-12/RS-232C-Systemschnittstelle Stellen Sie die Verbindungen, wie hier dargestellt, her. Je nach Verfügbarkeit der Schnittstellen stellen Sie entweder eine DIGITAL AU- Loewe Subwoofer Individual Sound Highline DIO/VIDEO-Verbindung (empfohlen) oder alternativ die Analog AUDIO/VIDEO -Verbindung (in der Abbildung: grau) her.
- Seite 16 Sie die Gerätetasten und Tonfunktionen der Fernbedienung Assist ein. Wenn Sie die Konfiguration im Systemverbund wie auf Seite 13 beschrieben verwenden, so übernimmt das Loewe TV-Gerät die Tonverarbeitung und die Tonfunktionen der Fernbedienung Assist müssen nicht geändert werden. Bei einer Konfiguration wie auf Seite 14 und Seite 15 beschrieben ist die Umstellung der Tonfunktionen bei der Fernbedienung Assist wie nachfolgend beschrieben erforderlich.
- Seite 17 Stellen Sie die Fernbedienung für Sound Projector ID-Betrieb ein, indem Sie die Taste SP kurz drücken. Ihr Sound Projector ID schaltet sich ein. Falls Sie ein Loewe TV-Gerät (ab Chassis SL1xx) über HDMI angeschlossen haben, wird auch dieses eingeschaltet. Andernfalls schalten Sie Ihr TV-Gerät ein und stellen den jeweiligen AV-Programmplatz ein.
- Seite 18 Sie haben die Möglichkeit, bis zu drei Sound-Setups abzuspeichern. Damit können Sie z.B. unterschiedliche Hörpositionen, Raumgegebenheiten oder TV-Positionen bei Verwendung eines Loewe TV mit Drehfußsteuerung berücksichtigen. Diese Sound Setups können Sie dann beliebig wieder aufrufen (Seite 19, Seite 21). Mikrofon anschließen und aufstellen Mit Hilfe des mitgelieferten Mikrofons wertet der Sound Projector ID die von ihm erzeugten Testsignale aus und kann damit die Tonausgabe auf Ihre räumlichen...
- Seite 19 Sie einen Schlusston. Folgen Sie dann weiter den Anleitungen in diesem Menü. ausgestattet ist, drehen Sie das Gerät jetzt mit 34 in die korrekt angeschlossen und positioniert ist (Seite 18). gewünschte Hörposition. Stellen Sie die Fernbedienung für TV-Betrieb ein. Das Loewe OK bestätigen. TV-Gerät schaltet sich automatisch ein. SOUNDPROJEKTOR TV-Menü...
- Seite 20 Sitzposition und die zugehörigen Werte der Raum- SOUNDPROJEKTOR Einmessung unter "Position 1 (MEM1) abgespeichert und der Assistent TV drehen beendet. weiter Sofern das Loewe TV-Gerät mit einer Drehfußsteuerung ausgestattet ist, drehen Sie das Gerät jetzt mit 34 in die gewünschte Hörposition. SOUNDPROJEKTOR Menü beenden. Werte abspeichern weiter Entfernen Sie das Mikrofon jetzt vom Sound Projector ID.
- Seite 21 (Seite 18). Automatisch einstellen Einstellung am TV-Gerät 1) Beam+Sound optimieren Stellen Sie an Ihrem TV-Gerät (bei Loewe TV-Geräten im „Tonkomponenten- 2) nur Beam optimieren Assistenten“) die Audio-Ausgabe auf HiFi/AV-Verstärker ein. 3) nur Sound optimieren Sprache der Bedienoberfläche einstellen...
- Seite 22 Sie haben die Möglichkeit, bis zu drei Sound-Setups abzuspeichern. Damit können Sie z.B. unterschiedliche Hörpositionen, Raumgegebenheiten oder TV-Positionen Beispiel 1 - erfolgreiche Raum-Einmessung: bei Verwendung eines Loewe TV mit Drehfußsteuerung berücksichtigen. Diese Sound-Setups können Sie dann beliebig wieder aufrufen. Ergebnis anzeigen Drücken Sie die Taste lang.
- Seite 23 34 Einen der drei Speicherplätze Position 1-3 (MEM1-3) 34Änderungen vornehmen. auswählen. Diese sind am Balken markiert. ➠ Toneinstellungen können Sie bei Loewe TV-Geräten ab Chassis SL 1xx auch Signalquelle wählen unter TV-MENÜ – Ton vornehmen. Sie können den Ton von den am Sound Projector ID angeschlossenen Geräten wiedergeben.
- Seite 24 Alltägliche Handhabung Hörmodus wählen TV-Geräte ohne RS-232C-Systemschnittstelle Drücken Sie die Taste lang. Das Menü Speicher erscheint. Sie können zwischen verschiedenen Surroundklang-Modi auswählen. Hörmodus durch mehrfaches Drücken auswählen. Speicher 5 Beam(2) Die Schallstrahlen aller 5 Kanäle werden ausgegeben. Die Surroundklangeffekte kommen voll zur Geltung, wenn Sie 1) Laden ...
- Seite 25 Alltägliche Handhabung Decodermodus wählen Wiedergabe von 2-Kanal-Signalquellen mit Surroundklang Sie können für die Wiedergabe von DTS-Audiosignalen den Decoder einstellen. ➠ In den meisten Fällen ist die Einstellung des Eingangsmodus Dieses Gerät kann 2-Kanal-Signalquellen für 5.1/7.1-Kanal-Wiedergabe so auf AUTO zu empfehlen. aufbereiten, dass Sie durch Umschalten des Surroundmodus eine Vielzahl von Surroundklang effekten genießen können.
- Seite 26 Alltägliche Handhabung Schallfeldprogramme Schallfeldprogramm Quelle Beschreibung Dieses Gerät ist mit einem digitalen Klangfeldprozessor ausgestattet, der mehrere Sci-Fi Dieses Programm reproduziert Dialoge und Klangfeldprogramme enthält, die Sie zur Steigerung Ihres Hörgenusses verwenden Klangeffekte moderner Science-Fiction-Filme können. Die meisten der Klangfeldprogramme sind präzise digitale Reprodukti- mit großer Klarheit.
- Seite 27 Alltägliche Handhabung 5.1/7.1-Kanal-Modus Dieses Gerät kann 5.1-Kanal-Quellen decodieren und als Surroundsound mit bis zu 7.1 Kanälen wiedergeben. Je nach der gewählten Eingangsquelle wird auto- matisch einer der folgenden Decoder gewählt. Stellen Sie dazu die Kanalanzahl auf 7.1 ch (Seite 30). Mehrmals drücken, um den gewünschten Modus auszuwählen.
- Seite 28 56 Option Ton auswählen. OK bestätigen. Hörmodus Siehe Seite Seite 24. Ton Menü Subwoofer Hier können Sie einzelne Parameter für ein am Sound Projector ID via Loewe 1) Klangregelung Audio-Link angeschlossenes Loewe Individual Sound-System (Subwoofer) einstellen 2) Subwoofer (Seite 13).
- Seite 29 Alltägliche Handhabung Radio bedienen Sie können mit Ihrem Sound Projector ID FM-Radiosender empfangen. Das Gerät kann bis zu 40 Stationen speichern. Falls die Station Zusatzinformationen via RDS sendet, können diese auf dem Display des Sound Projector ID angezeigt werden. Stellen Sie die Fernbedienung ASSIST auf FM-Radio-Betrieb ein, indem Sie die Taste SP lang drücken.
- Seite 30 AV-Programmplatz des TV-Gerätes auswählen, an dem der Hier können Sie weitere Einstellungen für die HDMI-Schnittstellen vornehmen. Sound Projector ID angeschlossen ist. Audio-Unterstützung Wählen Sie Loewe SP, um HDMI-Audiosignale auf Stellen Sie die Fernbedienung für Sound Projector ID-Betrieb diesem Gerät wiederzugeben. Wählen Sie Andere, ein.
- Seite 31 Fehlerbehebung Problem Mögliche Ursache Abhilfe Keine Funktion. Netzkabel nicht eingesteckt. Stecken Sie das Netzkabel fest in die Buchse des Sound Projector ID und dann in eine Steckdose 220-240 V 50 Hz mit Schutzleiter. Das Gerät schaltet plötzlich in den Bereitschafts- Die interne Temperatur ist zu hoch, so dass die Warten Sie etwa 1 Stunde, bis sich das Gerät abgekühlt hat, modus.
- Seite 32 Stellen Sie sicher, dass das Optimierungsmikrofon fest an dieses Schall nicht aufnehmen, weil der Schallausgangspegel zu niedrig ist. Gerät angeschlossen und korrekt aufgestellt ist. Falls das Problem bestehen bleibt, wenden Sie sich an Ihren Loewe Fachhändler. ERROR E-7 Ein interner Systemfehler ist aufgetreten.
- Seite 33 Kontrollfunktionen zur Verfügung (z.B. 24-Bit/96 kHz-Audio gleichzeitig tragen. Dolby TrueHD ist auch mit bestehenden System-Standby, One Touch Play). CEC wird bei Loewe auch als Digital Link HD bezeichnet. Mehrkanal-Audiosystemen voll kompatibel und verfügt über die gleiche Metada- Cinch-Kabel: Kabel für die Übertragung von Ton oder Bild.
- Seite 34 Impressum Individual Sound Projector ID Art.Nr. 69205 T/W/U00 Betriebstemperatur 5 °C ... 35 °C Die Loewe AG ist eine Aktiengesellschaft deutschen Rechts mit Hauptsitz in Feuchtigkeit 30 % ... 90 % (keine Kondensation) Kronach. Abmessungen (ca.) 1000 x 225 x 90 mm (B x H x T)
- Seite 35 Rechtliche Hinweise Markenrechte Hergestellt unter der Lizenz von Dolby Laboratories. Dolby, Pro Logic und das double-D-Symbol sind Marken von Dolby Laboratories. Hergestellt in Lizenz unter Verwendung der US-Patente # 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 und anderer in den USA bzw. weltweit ein- getragener und/oder in Aussicht gestellter Patente.
- Seite 36 Fax +370 - 52 62 66 81 10 Winstedt Road #01-18 Fax +49 9261 99-515 E-mail: service@loewe-cn.com E-mail: info@loewe.lt E-mail: ccc@loewe.de Singapore 227977 Tel +65 - 6334 9320 Fax +65 - 6339 1615 E-mail: service@atlas-sv.com © by Loewe Opta 12.09.12...
