keylezz Turn BasicPlus Bedienungs- Und Montageanleitung Seite 8

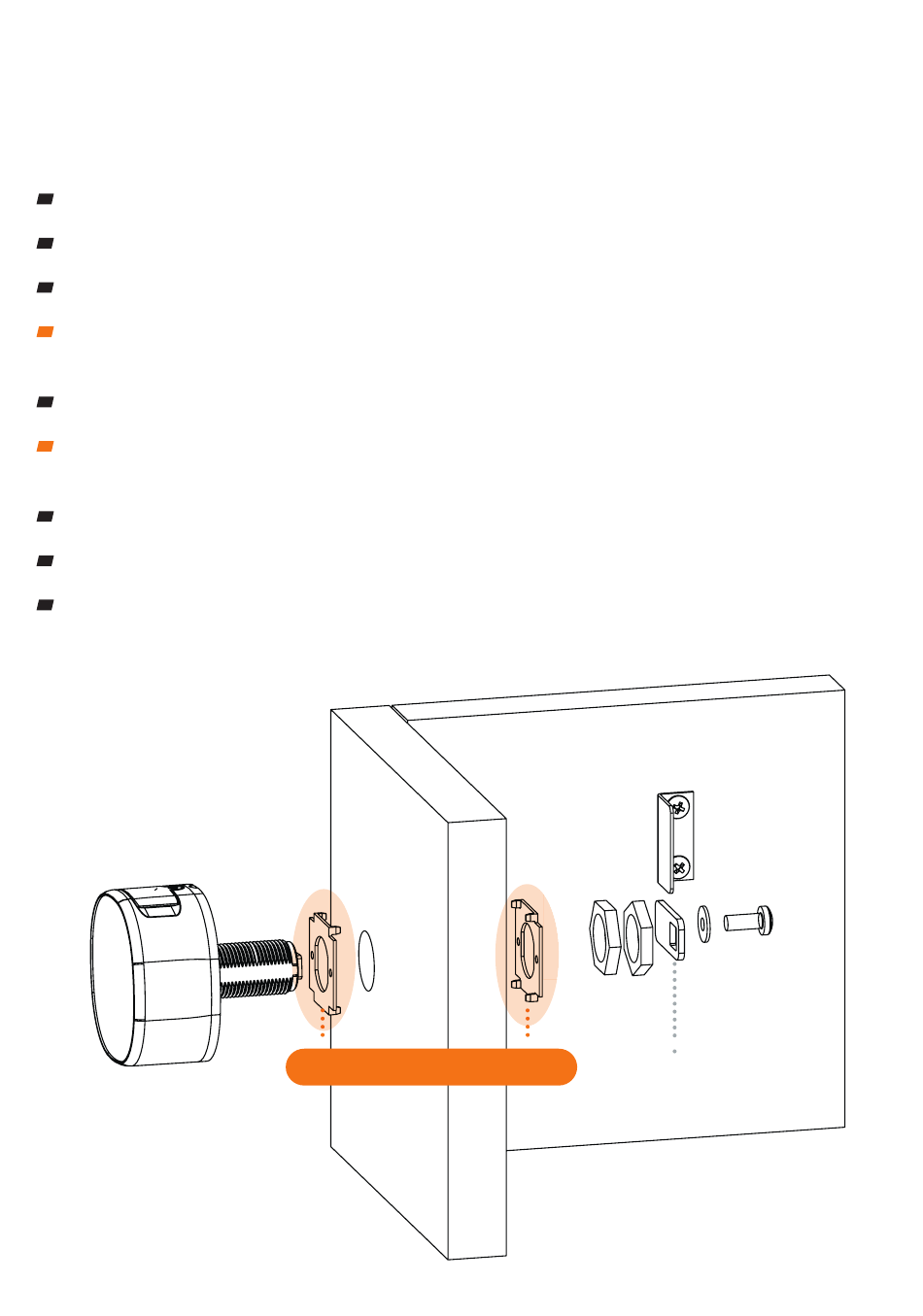

Montage
Die Montage bezieht sich auf den Einbau bei Metalltüren. Beim Einbau in
orangefarbenen Hinweis
Wenn vorhanden, bestehendes Schloss entfernen
Prüfen des Bestandsloches – Standard 19 mm
Ggf. Loch bohren/erweitern auf 19 mm
Bei Holztüren das erste Fixierblech auf den Gewindesteg setzen und in die Front drücken,
ggf. hämmern
Keylezz® Turn durch die Öffnung führen
Bei Holztüren das zweite Fixierblech auf den Gewindesteg setzen und in die Holzinnen-
seite drücken, ggf. hämmern
Schloss auf der Innenseite mit den zwei beigelieferten Muttern gegenkontern
Entsprechenden Hebel wählen und mit Schraube fixieren
Abschließend das Schließstück an der Seitenwand entspre chend montieren
8
berücksichtigen. Bei Metalltüren entfallen die farbigen Punkte.
Fixierbleche bei Holztüren
Holztüren
Schließstück
Schraube
Mutter
2 Stück
Hebel
(6 versch. Versionen)
Keylezz® Turn – Basic Plus
bitte den
