Gestell
Montageanleitung

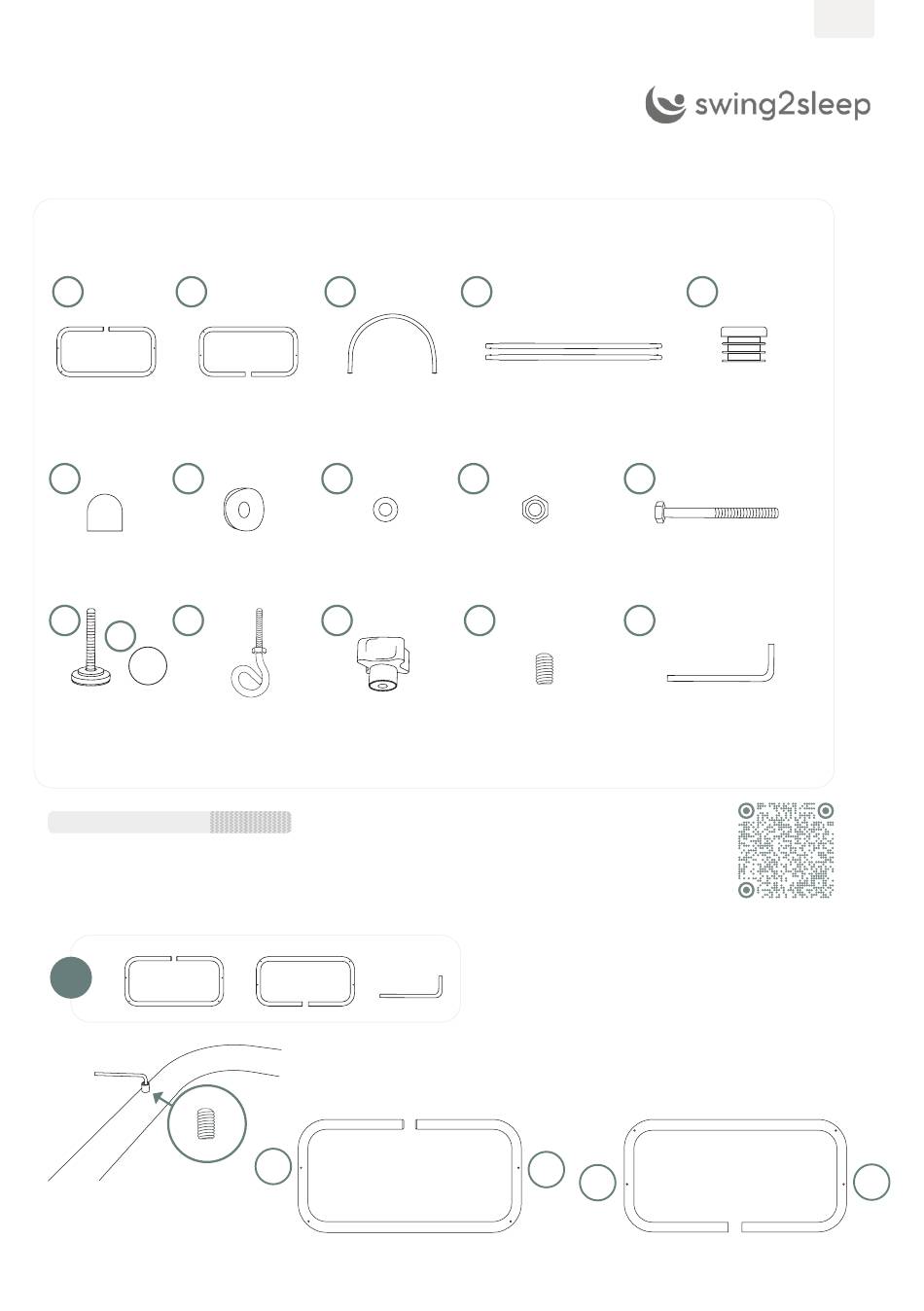

Lieferumfang
1x
1x
Bügel Boden
Bügel Boden
8x
4x
Abdeckkappe
Abstandhalter
4x
1x
4x
Stellfuß +
Bügelschraube
Antirutsch Pad
Optionales Zubehör:
Klettkabelbinder zum Befestigen des Netzteils-
bzw. des Verlängerungskabels am Gestell.
1.
1x
Bügel oben
9x
Unterlegscheibe
1x
Sterngriff
1
2x
Rohr mittig
5x
4x
Mutter
4x
1x
Madenschraube
(schon im Gestell
verschraubt)
Video Anleitung
Gestell Aufbau
Die vier vormontierten Madenschrauben
mit dem mit dem Inbusschlüssel lösen.
2
3
DE
2x
Abdeckkappe
Für Bügel Boden
(ggf. schon
vormontiert)
6-Kant Schraube
mit Schaft
Inbusschlüssel
für die Maden-
schrauben
4
Werbung
Verwandte Anleitungen für swing2sleep Gestell
Inhaltszusammenfassung für swing2sleep Gestell
- Seite 1 Bügelschraube Sterngriff Madenschraube Inbusschlüssel Antirutsch Pad (schon im Gestell für die Maden- verschraubt) schrauben Optionales Zubehör: Klettkabelbinder zum Befestigen des Netzteils- Video Anleitung bzw. des Verlängerungskabels am Gestell. Gestell Aufbau Die vier vormontierten Madenschrauben mit dem mit dem Inbusschlüssel lösen.
- Seite 2 Bügel und dreht sie senk- recht nach oben, so dass die Bügel mit der Öffnung nach oben zeigen. Die Kappen müssen nun an den Bügel Boden befestigt sein. (Je nach Gestell kann dieses schon befestigt sein). Auf der Unterseite müssen nun die Ma-...
- Seite 3 Als nächstes werden die langen mittleren Jetzt könnt ihr den Bogen oben draufsetzen. Rohre mittels des Stecksystems in den Bügeln befestigt. Klick Wichtig: Achtet auf das „Klick“- Geräusch und schaut, Sound dass die Verriegelung zu sehen ist. Wichtig: Sterngriff bis zum Anschlag festdrehen. Mit der Kontermutter unterhalb des Bügels diesen ebenfalls fest anziehen.
-
Seite 4: Sicherheitshinweise
• Die maximale Tragfähigkeit des Gestells beträgt 35 kg. • WARNUNG: Das Gestell nicht in der Nähe von offenem Feuer oder anderen Hitzequellen wie elektrischen Heizstrahlern, Gasöfen, Karmin usw. stellen. • Kleine Einzelteile wie Muttern, Schrauben, Unterlegscheiben usw. sind verschluckbare Kleinteile und sollten niemals lose herumliegen. - Seite 5 Single frame Assembly instructions Assembly Lower bracket Lower bracket Top bracket middle tube Cover cap lower bracket (possibly already pre-assembled) Cover cap Spacer Flat wascher Hexagon head screw with shaft Adjustable foot Pig Tail Hook Star knob Grub screw Hex key + Anti-slip pad (already screwed into the frame)
- Seite 6 Stick an anti-slip pad on each adjustable foot. Then screw one adjustable foot firmly into the threads. Now turn the bracket parts over and place them on the feet. Next, take the firmly connected brackets and turn them vertically upwards so that the brackets are facing upwards with the opening.
- Seite 7 Next, the middle tubes are attached to the Now you can put the Top bracket on top. brackets using the plug-in system. click Important: Listen for the „click“ sound and make sure sound that the locking clip is visible. Important: Tighten the star knob as far as it will go.
- Seite 8 WARNING: Do not hang or place any additional objects on the frame. • The frame has been specially designed for use with a swing2sleep hammock motor. • WARNING: If incorrectly installed, individual parts of the frame may fall off! Risk of injury! •...
