PL POLSKI

ZESTAW BEZPIECZNIKÓW MIDI 30 A
Zestaw bezpieczników FK30 umożliwia prostą i uporządkowaną instalację w
systemach z dwoma akumulatorami. Zestaw FK30 doskonale nadaje się do
podłączenia do wyjścia akumulatora pomocniczego ładowarki BCDC1212T.

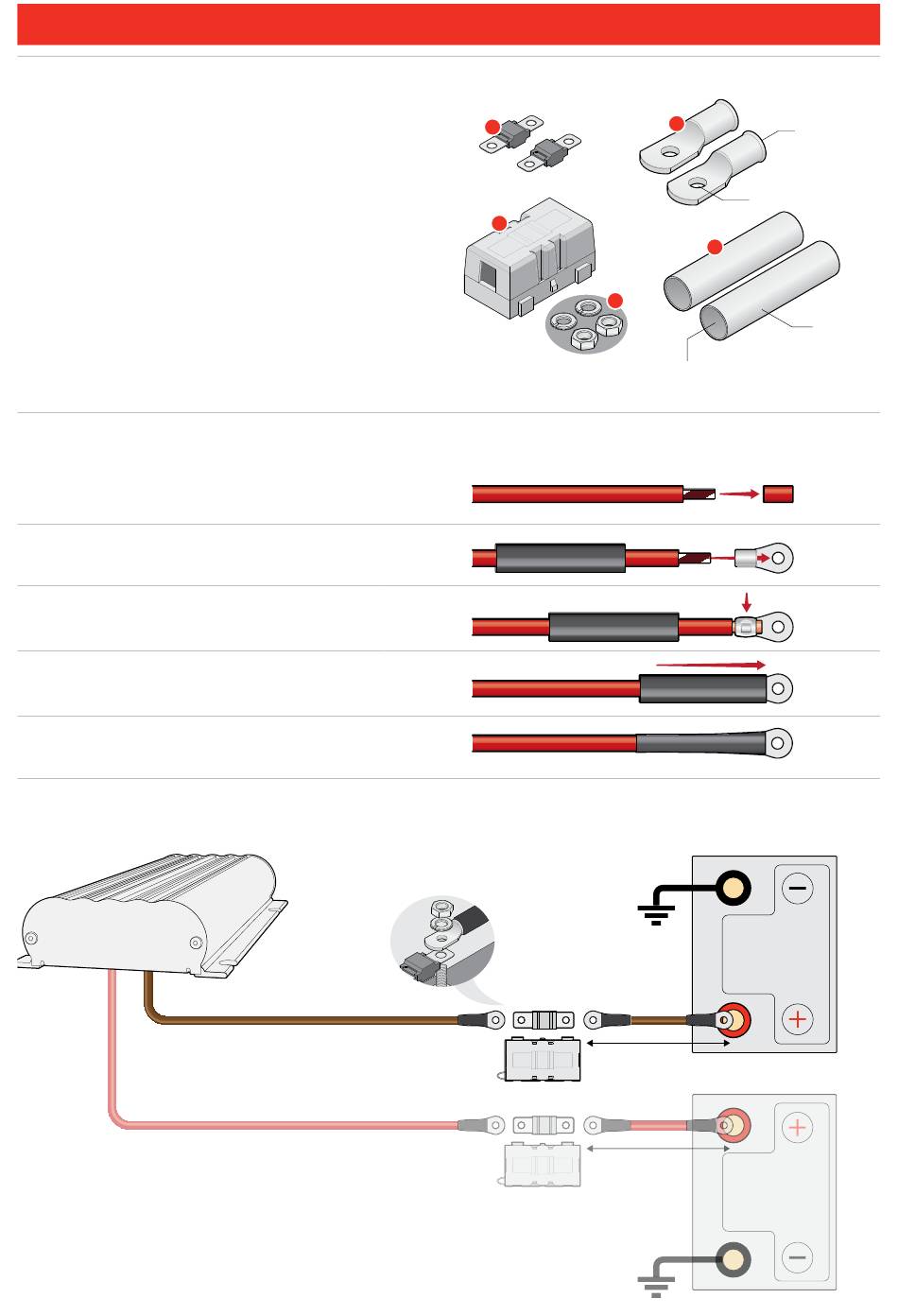

Nr Część
1
Bezpiecznik MIDI 30 A (jeden zapasowy)
2 Oprawka bezpiecznika
Nakrętka i podkładka sprężysta pasujące do oprawki
3
bezpiecznika
4
Końcówka oczkowa*
5 Koszulka termokurczliwa
*Dostarczone końcówki oczkowe są przeznaczone do kabla o przekroju
10 mm². Jeśli używany jest kabel o mniejszym przekroju, należy go włożyć
z zagiętą żyłą przewodzącą; jeśli używany jest kabel o większym przekroju,
należy użyć większej końcówki oczkowej.
KOŃCÓWKA OCZKOWA I KOSZULKA TERMOKURCZLIWA
Zdejmij izolację z końca kabla na tyle, aby po całkowitym
wsunięciu przewodu do tulei końcówki oczkowej izolacja nie
znalazła się w tulei.
Nasuń koszulkę termokurczliwą na kabel, a następnie włóż
pozbawione izolacji przewody do tulei końcówki oczkowej.
Zaciśnij końcówkę oczkową za pomocą odpowiedniego narzędzia
do zaciskania.
Przesuń koszulkę termokurczliwą tak, aby częściowo zakryła
końcówkę oczkową, pozostawiając odsłonięty pierścień końcówki.
Obkurcz koszulkę termokurczliwą.
INSTALACJA ŁADOWARKI BCDC1212T
Złącze wyjściowe akumulatora pomocniczego.
1
Liczba
2
1
2
2
2
2
Bezpiecznik 30 A
(i oprawka)
Bezpiecznik 23 A
(i oprawka)
4
5 mm
5
3
12 mm
Akumulator
pomocniczy
< 150 mm (6 cali)
< 150 mm (6 cali)
Akumulator
rozruchowy
10 mm²
40 mm
