IT ITALIANO

KIT FUSIBILI MIDI DA 30 A
L'FK30 è progettato per consentire un'installazione semplice e ordinata dei
fusibili per i sistemi a doppia batteria. L'FK30 è perfetto per il collegamento
di uscita della batteria ausiliaria BCDC1212T.
No. Parte
1 Fusibile MIDI da 30 A (uno di riserva)
2
Portafusibili
3 Dado e rondella elastica adatti al portafusibili
4 Capocorda*
5 Termoretraibile
*I capicorda in dotazione sono destinati a cavi da 10 mm². Se si utilizza un
cavo di formato inferiore, inserirlo con il conduttore ripiegato; se si utilizza un
cavo di diametro maggiore, procurarsi un capocorda più grande.
CAPOCORDA E TERMORETRAIBILE
Spelare l'estremità del cavo quanto basta per garantire che
l'isolamento non entri nel cilindro del capocorda quando è
completamente inserito.
Fare scorrere il termorestringente sul cavo, quindi inserire i fili
spelati nel fusto del capocorda.
Crimpare il capocorda utilizzando un attrezzo a crimpare idoneo.
Fare scorrere la guaina termorestringente fino a coprire
parzialmente il capocorda, lasciando esposta la linguetta del
capocorda.
Restringere la guaina termoretraibile.

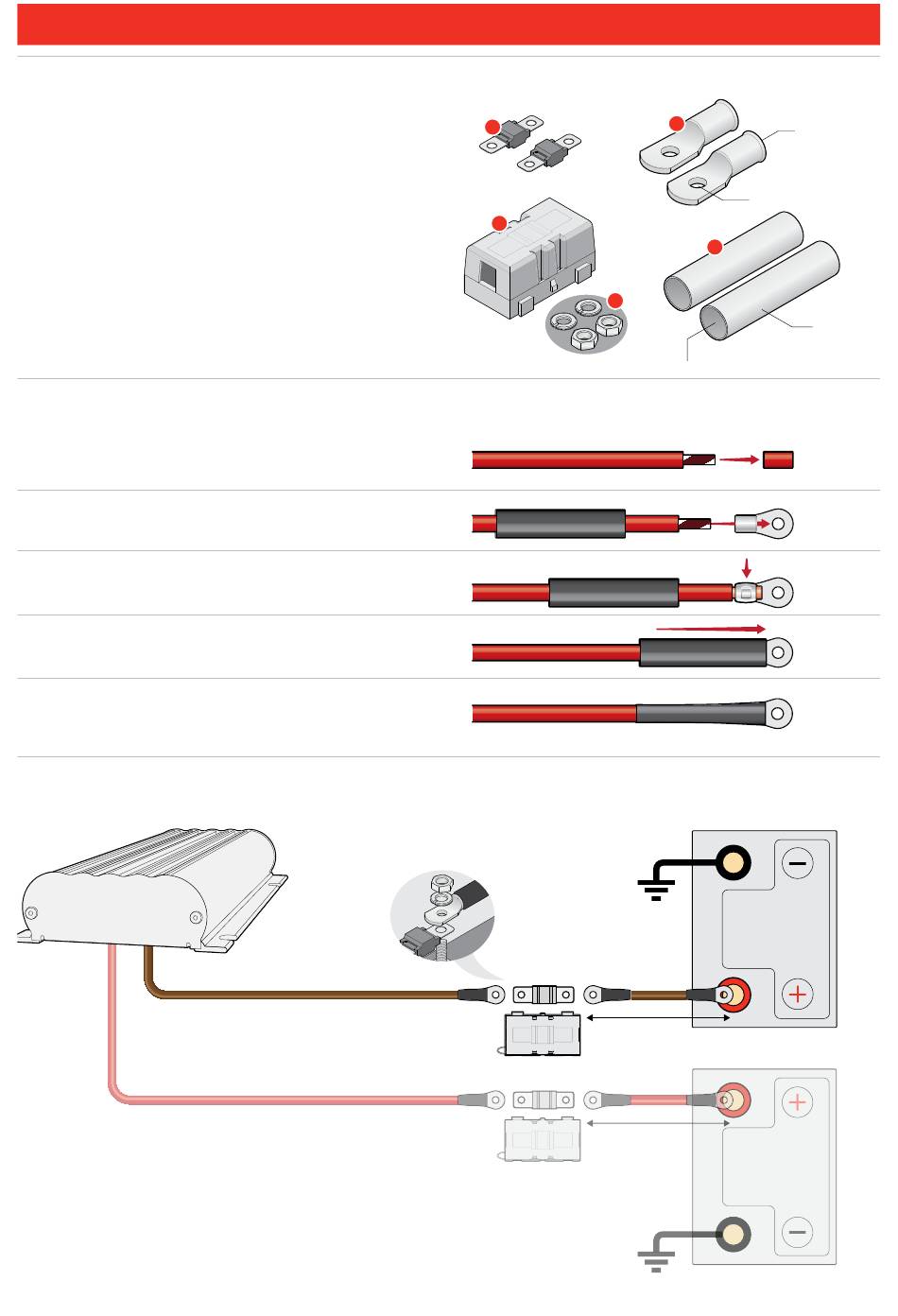

INSTALLAZIONE BCDC1212T
Collegamento uscita batteria ausiliaria.
1
Quantità
2
1
2
2
2
2
Fusibile da 30 A
(e supporto)
Fusibile da 23 A
(e supporto)
4
10 mm²
5 mm
5
3
12 mm
Batteria
ausiliaria
< 150 mm (6")
< 150 mm (6")
Batteria di
avviamento
40 mm
