DE DEUTCH

30-A-MIDI-SICHERUNGSSATZ

Das FK30 wurde entwickelt, um eine einfache, saubere Sicherungsinstallation
für Systeme mit zwei Batterien zu ermöglichen. Das FK30 ist hervorragend für
den Anschluss des BCDC1212T-Zusatzbatterieausgangs geeignet.

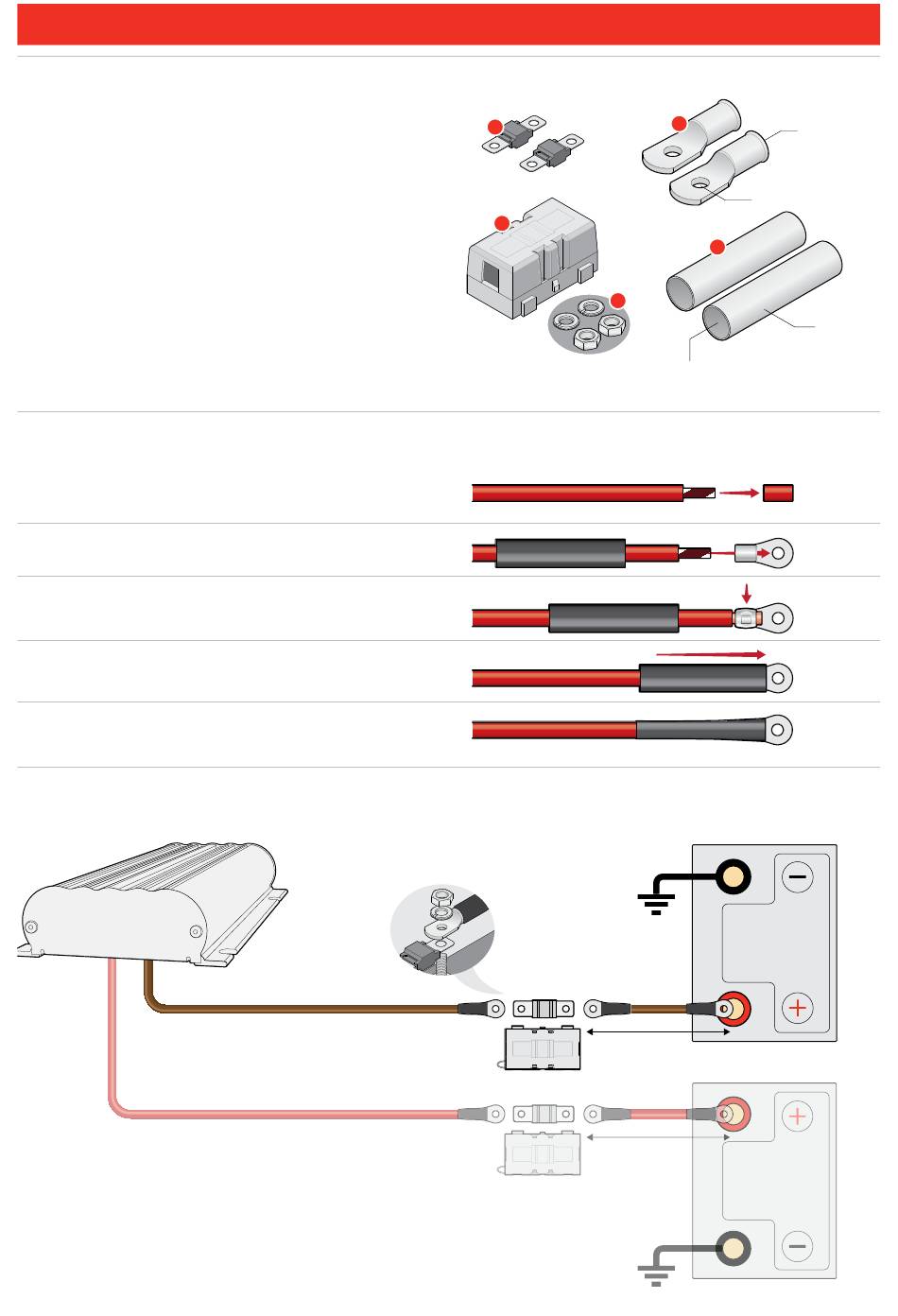

Nr. Teil
1 30-A-MIDI-Sicherung (eine Ersatzsicherung)
2
Sicherungshalter
Mutter und Federscheibe passend zum
3
Sicherungshalter
4
Haltevorrichtung*
5 Schrumpfschlauch
*Die mitgelieferten Haltevorrichtungen sind für ein Kabel mit 10 mm²
Querschnitt vorgesehen. Bei Verwendung eines kleineren Kabelquerschnitts
mit Leiterumlenkung einsetzen; bei Verwendung eines größeren
Kabelquerschnitts eine größere Haltevorrichtung verwenden.
HALTEVORRICHTUNG UND SCHRUMPFSCHLAUCH
Ziehen Sie das Kabelende so weit zurück, dass die Isolierung
nicht in die Hülse der Haltevorrichtung hineinragt, wenn die
Haltevorrichtung vollständig eingeführt ist.
Schieben Sie den Schrumpfschlauch über das Kabel und führen Sie
die abisolierten Drähte in die Hülse der Haltevorrichtung ein.
Crimpen Sie die Haltevorrichtung mit der richtigen Crimpzange.
Schieben Sie den Schrumpfschlauch so über die Haltevorrichtung,
dass er diese teilweise bedeckt und die Ringzunge frei bleibt.
Schrumpfen Sie den Schrumpfschlauch.
BCDC1212T-INSTALLATION
Anschluss des Zusatzbatterieausgangs.
1
Menge
2
1
2
2
2
2
30-A-Sicherung
(und Halter)
23-A-Sicherung
(und Halter)
4
10 mm²
5 mm
5
3
12 mm
Zusatzbatterie
< 150 mm (6")
< 150 mm (6")
Starterbatterie
40 mm
