7
Inbetriebnahme
Die Trichter-Spritzpistole TS-PRO ist bis auf den Fließ-
becher fertig montiert für die Verarbeitung von Rau- und
Faserputze mit einer maximalen Korngröße von 3,0mm.
Zur Auswahl der Düsen stehen Düsen-Ø 4,5 / 6,0 /
8,0mm zur Verfügung. Welcher Düsen-Ø zum Einsatz
kommt, ist viskositätsabhängig.
Vor dem ersten Einsatz muss der Fließbecher (Pos. 1)
mit einer Schlauchschelle (Pos. 14) auf die Spritzpistole
fest montiert werden.
Wenn Decken bearbeitet bzw. „Über Kopf" gearbeitet
werden muss, wird zusätzlich zwischen Spritzpistole
und Fließbecher der 45° Winkel (Pos. 9) beidseitig mit
Schlauchschellen (Pos. 14) befestigt.
Für das verarbeiten von Chip-Materialien muss die
Trichter-Spritzpistole TS-PRO umgerüstet werden.
Umrüstung der Trichter-Spritzpistole TS-PRO auf Chips (nur im
drucklosen Zustand):
Schritt 1: Lösen der Regulierschraube (Pos. 2).
Achtung: Die Reduzierung nicht demontieren.
Schritt 2: Herausziehen der Düsennadel mit einer Länge
von ca. 148mm (Pos. 6)
Schritt 3: In die gleiche Lage die Düsennadel mit einer
Länge von ca. 94mm (Pos. 6) einschieben.
Schritt 4: Regulierschraube (Pos. 2) einschrauben.
Reduzierung

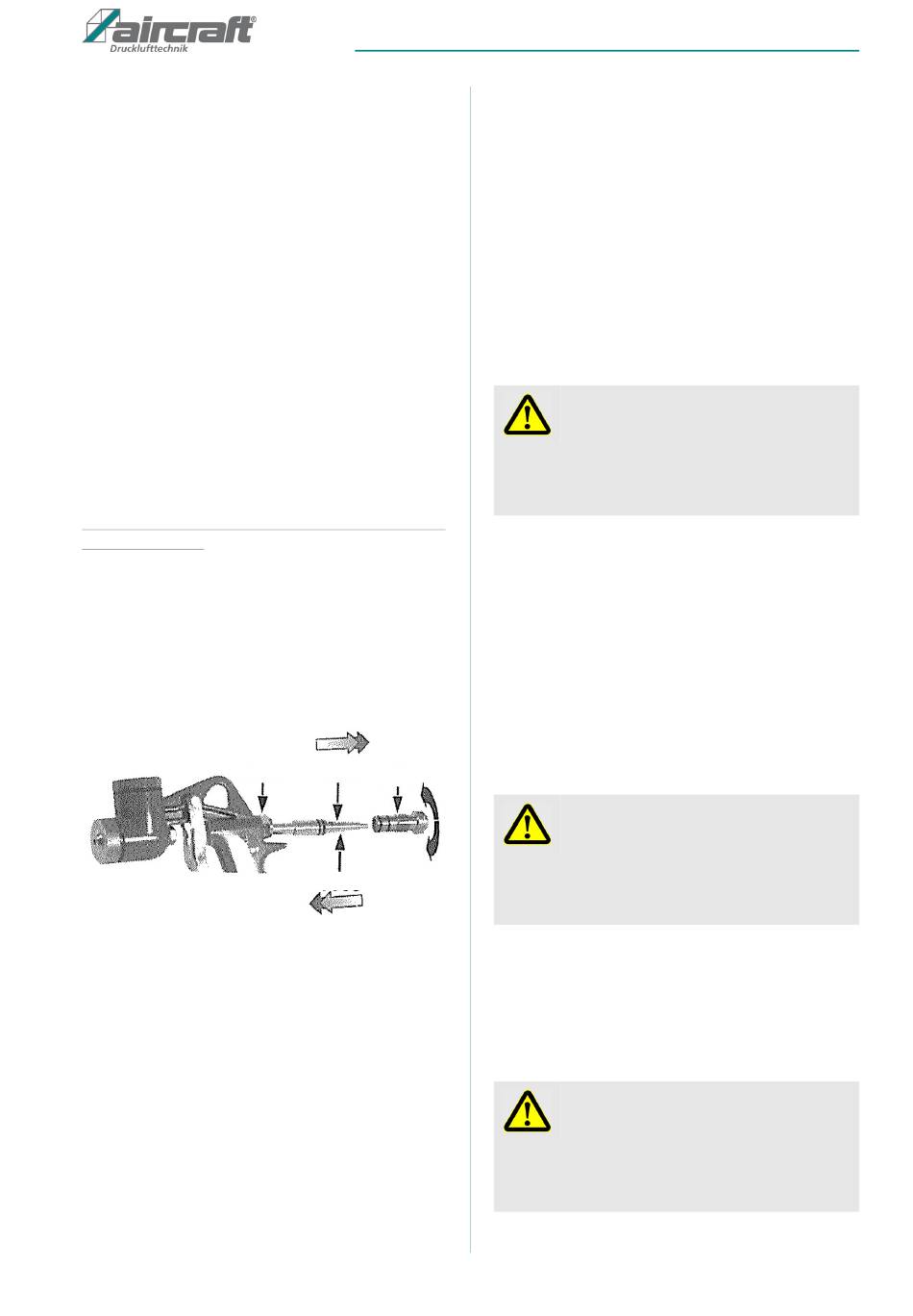

Abb. 2: Umrüsten der Trichter-Spritzpistole TS-PRO
Schritt 5: Düse (Pos. 12) durch Lösen der Überwurfmut-
ter (Pos. 13) rausnehmen und für das Material
geeignete Düse (Pos. 10 bzw. 11) für Chips
zusammen mit der Überwurfmutter aufschrau-
ben.
Die Verarbeitung der Chips bzw. der Putze (oder ähnliches Mate-
rial)
Matrial in den Fließbecher 5,0 l (Pos. 1) füllen.
Den gewünschten Arbeitsdruck (1-4 bar) je nach Mate-
rial am Filterdruckminderer einstellen.
Trichter-Spritzpistole TS-PRO | Version 1.01 | D
Der Anschluss an die Druckluftquelle mit vorgeschalte-
tem Druckminderer erfolgt über einen flexiblen
Druckluftschlauch mit Schnellkupplung.
Anschließen an die Schnellkupplung:
Beim Anschließen müssen Sie nur die Schnellkupplung
des Druckluftschlauchs auf den Stecknippel (Pos. 5)
drücken. Die Verriegelung erfolgt automatisch.
Öffnen der Schnellkupplung:
Die Trichter-Spritzpistole wird vom Druckluftschlauch
gelöst, indem Sie die Schnellkupplung in Richtung der
Trichter-Spritzpistole drücken und gleichzeitig den äu-
ßeren Kupplungsring zurückziehen.
Beim Öffnen einer Schnellkupplung unbedingt den
Druckluftschlauch festhalten, „peitschender
Druckluftschlauch, geräuschvolles Luftentweichen".
Unfallgefahr!
„Peitschende Druckluftschläuche und geräuschvolles Luftent-
weichen" können durch Verwendung von Sicherheitskupp-
lungen von Aircraft verhindert werden.
Mini Kugelhahn (Pos. 4) an der Trichter-Spritzpistole
öffnen.
die Trichter-Spritzpistole an die zu bearbeitenden Flä-
chenn mit einem Abstand von ca. 20-30 cm führen und
den Abzugshebel (Pos. 15) betätigen.
Die Materialmenge wird an der Regulierschraube
(Pos. 2) eingestellt.
6
2
Die Umrüstung von Putze auf Chips und umgekehrt
darf nur im drucklosen Zustand erfolgen. Dasselbe
6
gilt beim Wechseln der Düse oder beim Anbringen
des 45° Winkels.
8
Die Einhaltung der hier angegebenen Wartungshin-
weise sichert für dieses Qualitätsprodukt eine lange
Lebensdauer und einen störungsfreien Betrieb.
Trennen Sie vor allen Wartungs-, Instandhaltungs-
und Reinigungsaufgaben die Trichter-Spritzpistole
von der Druckluftversorgung. Darüber hinaus dür-
fen diese nur vom Fachpersonal ausgeführt werden.
ACHTUNG!
ACHTUNG!
Pflege und Wartung
ACHTUNG!
Inbetriebnahme
7
