4.3 Lagerung
Die Kartuschenpistole/Silikonpuppenpistole muss
gründlich gesäubert werden, bevor es in einer tro-
ckenen, sauberen und frostfreien Umgebung gelagert
wird.
5
Bedienelemente

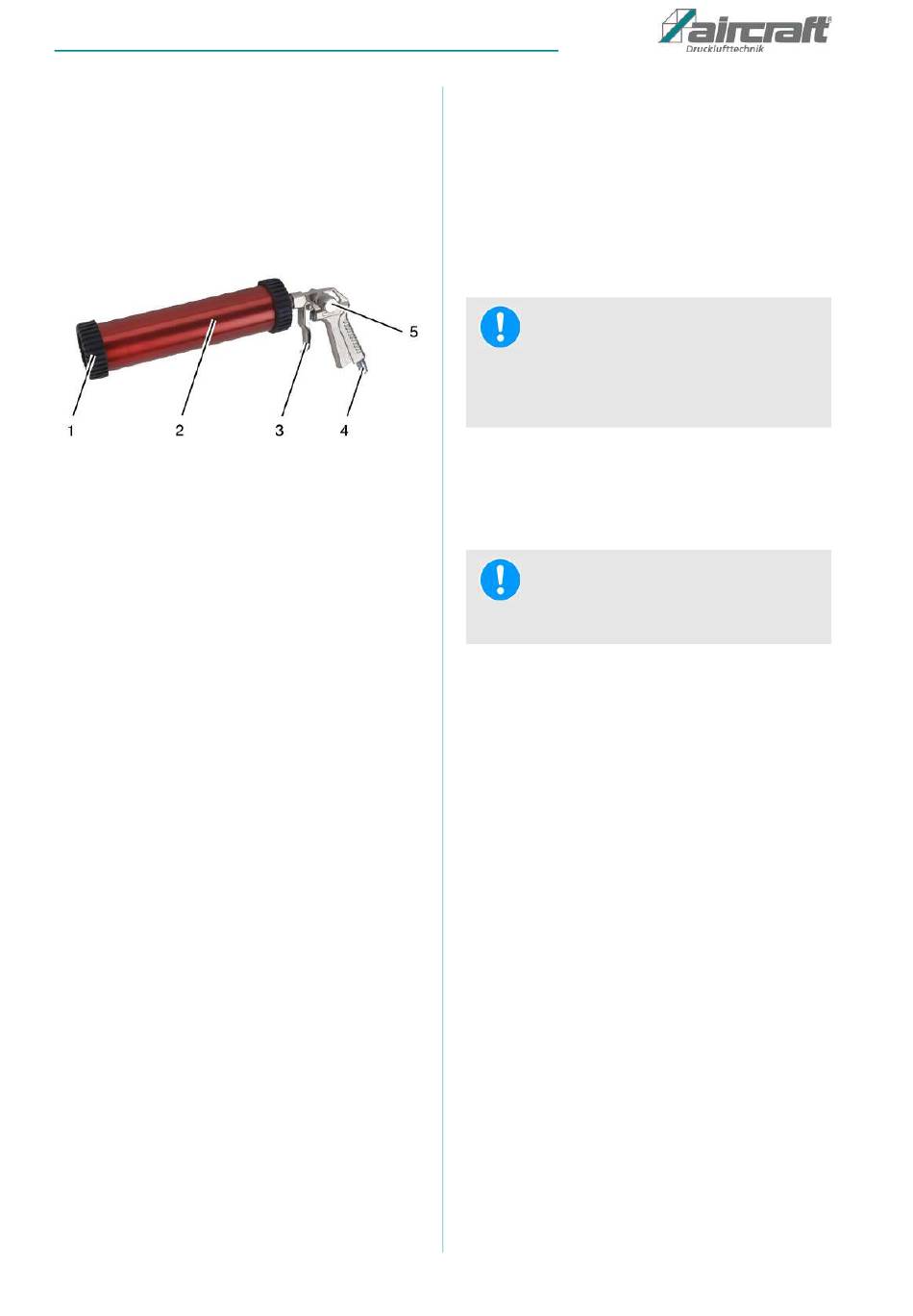

Abb. 1: Bedienelemente KP-R
1 - Überwurfmutter
2 - Kartuschengehäuse
3 - Betätigungshebel
4 - Stecknippel für Druckluftanschluss
5 - Luftregulierung (nur bei Modelle KP-R, KP-PRO)
6
Inbetriebnahme
6.1 Inbetriebnahme
Für das Betreiben der Kartuschenpistole/Silikonpup-
penpistole benötigen Sie einen Kompressor mit mindes-
tens 100 Liter/min Füllleistung und einer Behältergröße
von mindestens 25 Liter. Die erzeugte Luft muss ge-
reinigt, kondensatfrei und ölfrei sein.
Vor der ersten Inbetriebnahme unbedingt einen Tropfen
Aircraft Spezial-Druckluföl in den Luftanschluss der Kar-
tuschenpistole/Silikonpuppenpistole einfüllen, damit so-
fort eine gute Schmierung vorhanden ist. Schrauben Sie
den mitgelieferten Stecknippel in den Druckluftan-
schluss.
Vorgehensweise Einführen der Kartusche bei der KP-Serie
Schrauben Sie am drucklosen Gerät die Überwurfmutter
ab. Anschließend die Kartusche am Gewindezapfen
aufschneiden. Kartuschenspitze aufschrauben und
nach Wunsch abschneiden. Die Kartusche in das Kartu-
schengehäuse einführen und die Überwurfmutter fest-
schrauben.
Vorgehensweise Einführen der Silikonpuppe bei der SP-PRO
6
Schrauben Sie am drucklosen Gerät die Überwurfmutter
ab. Damit kein Luftpolster zwischen Silikonpuppe und
Gummikolben entsteht, muss nach Anschluss an das
Druckluftnetz der Betätigungshebel betätigt werden,
dass der Gummikolben aus dem Gehäuse fällt. Dieser
wird durch die Sicherungskette gehalten. Danach das
Gerät wieder vom Druckluftnetz trennen. Anschließend
den Gummikolben in das Gehäuse einsetzen und die
Silikonpuppe nachschieben. Silikopuppe aufschneiden.
Die Überwurfmutter festschrauben.
HINWEIS!
Alle 15 im Dauereinsatz ca. 3-5 Tropfen Aircraft Spe-
zial-Druckluföl in den Luftanschluss der Kartu-
schenpistole/Silikonpuppenpistole einfüllen, um die
Lebensdauer zu erhöhen.
6.2 Bedienung
Schritt 1 Stellen Sie den gewünschten Arbeitsdruck
am Kompressor ein.
HINWEIS!
Achten Sie darauf, dass der maximale Druck (siehe
Kapitel „Technische Daten" nicht überschritten wird.
Schritt 2 Schließen sie die Kartuschenpistole/
Silikonpuppenpistole an die geeignete
Druckluftquelle an. Verbinden Sie das Werk-
zeug mit einem flexiblen Druckluftschlauch,
der eine Schnellkupplung besitzt. Drücken Sie
den Druckluftanschluss der Kartuschenpis-
tole/Silikonpuppenpistole in die Schnellver-
schlusskupplung. Die Verriegelung erfolgt au-
tomatisch.
Schritt 3 Durch Betätigung des Betätigungshebel wird
die Kartuschenpistole/Silikonpuppenpistole in
Betrieb gesetzt. Durch die Luftregulierung
(nur bei Modelle KP-R, KP-PRO) können Sie
eine Feinjustierung über die Austrittsge-
schwindigkeit vorne an der Kartuschenspitze
einstellen. Nach Beendigung an der
gewünschten Stelle lassen Sie den Betä-
tigungshebel wieder los. Um die Verriegelung
wieder zu lösen, muss das Werkzeug an den
Druckluftschlauch gedrückt und die Kupp-
lungshülse der Schnellverschlusskupplung
zurückgezogen werden.
Schritt 4 Trennen Sie die Kartuschenpistole/Silikonpup-
penpistole nach beendeter Arbeit von der
Druckluftquelle.Halten Sie hierbei den
Druckluftschlauch und die Kartuschenpistole/
Silikonpuppenpistole fest in der Hand, um ein
Wegschlagen zu verhindern!
KP & SP-Serie | Version 1.01 | D
