Montageanleitung und Einbauerklärung
gemäß Maschinenrichtlinie 2006/42/EG
Positioniersystem PSD 4xx
Positioniersystem PSD 4xx
Das Positioniersystem PSD 4xx ist ein integrierter Antrieb zum
exakten Positionieren von Hilfs- und Stellachsen. Der Antrieb
ermöglicht es, Formate reproduzierbar und zeitgleich an allen
notwendigen Stellen zu verstellen.
Das Positioniersystem PSD 4xx setzt ein digitales Positionssignal in
einen Drehwinkel um.
Durch das integrierte absolute Messsystem entfällt die
zeitaufwändige Referenzfahrt. Die Ankopplung an ein Bussystem
verringert den Verdrahtungsaufwand. Die Montage über eine
Hohlwelle mit Klemmring ist denkbar einfach.
Das Positioniersystem eignet sich besonders zur automatischen
Einstellung von Werkzeugen, Anschlägen oder Spindeln bei
Holzverarbeitungsmaschinen, Verpackungsmaschinen,
Druckmaschinen, Abfüllanlagen und bei Sondermaschinen. Eine
Wartung der Geräte ist nicht notwendig.
Varianten
Den Positionierantrieb PSD 4xx gibt es in verschiedenen Varianten:
- Drehmoment (Optionen): 0,25 .. 8 Nm
- Bus-Schnittstelle (Optionen):
o CA: CANopen
IO: IO-Link
o
o PN: PROFINET
EC: EtherCAT
o
o EI: EtherNet/IP
o Weitere auf Anfrage
- Schutzklasse:
o Standard: IP 50
o Optional: IP 65
- Vollwelle mit 5 mm oder 8 mm (abgeflacht)
- Optional: Hohlwelle mit 8 mm oder 14 mm (mit
Vorsatzgetriebe)
- Optional: Getriebebaukasten für erhöhtes Drehmoment mit
8 mm oder 14 mm Hohlwelle
- Steckerausrichtung wählbar (quer oder längs zur
Abtriebswelle)
Einstellungen vornehmen
Der Antrieb verfügt über busabhängige Einstellmöglichkeiten:
- Geräteadresse vergeben
- Einstellen der Baudrate
- Abschlusswiderstand hinzuschalten
Nutzen Sie für weitere Informationen zu Funktionen und der
Einstellung dieser Funktionen bitte die ausführliche
Betriebsanleitung unter:
www.halstrup-walcher.de/technischedoku
halstrup-walcher GmbH
Stegener Straße 10
79199 Kirchzarten

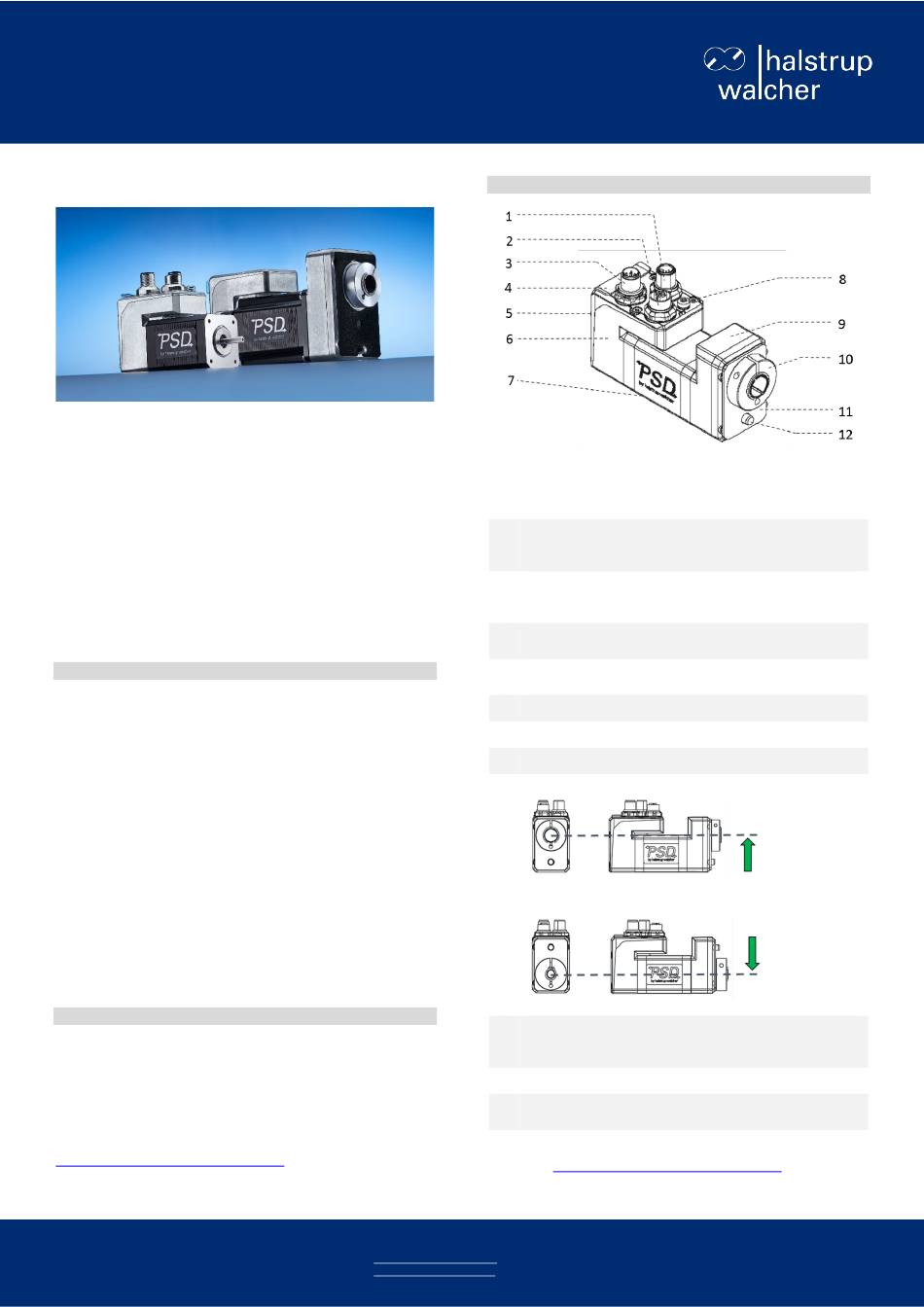

Bedienteile der Antriebe mit Hohlwelle
1
M12-Stecker zur Versorgung (A-codiert)
(bei IO-Link auch für Kommunikation)
2
M12-Anschluss für Bus (nicht bei IO-Link)
3 M12-Anschluss für Bus (nicht bei IO-Link)
4 Verschlussstopfen: Bedienelemente (nicht bei IO-Link) und
Statuselemente
5 Anschlussetikett: auf der angrenzenden Seite der Stecker
(nicht bei IO-Link)
6 Gehäuseteil mit Leistungs- und Steuerungselektronik
7 Typenschild
8
Anschluss für Masse des Gehäuses
9 Getriebe mit Hohlwelle
Beispielhafte Abbildung, Varianten: siehe Bestellschlüssel
Vorsatzgehäuse mit Hohlwelle
Beispielhafte Abbildung, Varianten: siehe Bestellschlüssel
10 Hohlwelle mit 8 mm oder 14 mm mit Klemmring und
Innensechskant-Schraube (M4 x 16 DIN 912) zur Montage
an einer Spindel
11 Dämpfungsplatte: Zum Ausgleich des Spindelspiels
12 Drehmomentabstützung: Mechanische Fixierung zum
Schutz vor Verdrehen des Antriebs
Die Maße Ihres PSD 4xx entnehmen Sie bitte dem aktuellen
Datenblatt:
Tel. +49 7661 39 63-0
info@halstrup-walcher.de
www.halstrup-walcher.de
Beispielhafte Abbildung, hier: PSD403-14H
CA: als M12-Buchse (B-codiert)
EC/PN/EI: als M12-Buchse (D-codiert)
CA: als M12-Stecker (B-codiert)
EC/PN/EI: als M12-Buchse (D-codiert)
www.halstrup-walcher.de/technischedoku
© 13.02.2024, Ts
7100.006284_Montageanleitung_PSD4xx_N_DE
