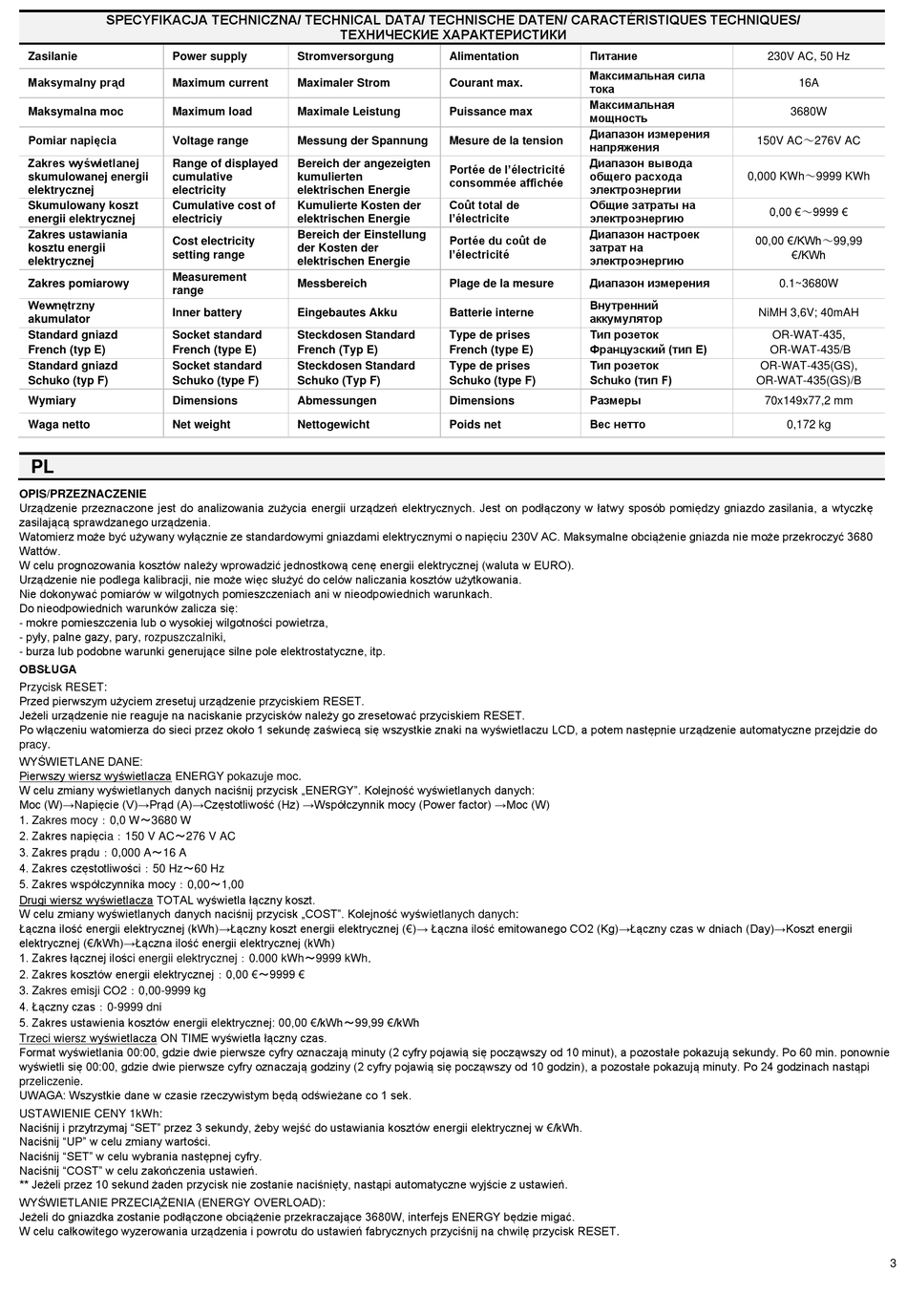

SPECYFIKACJA TECHNICZNA/ TECHNICAL DATA/ TECHNISCHE DATEN/ CARACTÉRISTIQUES TECHNIQUES/
Zasilanie
Power supply
Maksymalny prąd
Maximum current
Maksymalna moc
Maximum load
Pomiar napięcia
Voltage range
Zakres wyświetlanej
Range of displayed
skumulowanej energii
cumulative
elektrycznej
electricity
Skumulowany koszt
Cumulative cost of
energii elektrycznej
electriciy
Zakres ustawiania
Cost electricity
kosztu energii
setting range
elektrycznej
Measurement
Zakres pomiarowy
range
Wewnętrzny
Inner battery
akumulator
Standard gniazd
Socket standard
French (typ E)
French (type E)
Standard gniazd
Socket standard
Schuko (typ F)
Schuko (type F)
Wymiary
Dimensions
Waga netto
Net weight
PL
OPIS/PRZEZNACZENIE
Urządzenie przeznaczone jest do analizowania zużycia energii urządzeń elektrycznych. Jest on podłączony w łatwy sposób pomiędzy gniazdo zasilania, a wtyczkę
zasilającą sprawdzanego urządzenia.
Watomierz może być używany wyłącznie ze standardowymi gniazdami elektrycznymi o napięciu 230V AC. Maksymalne obciążenie gniazda nie może przekroczyć 3680
Wattów.
W celu prognozowania kosztów należy wprowadzić jednostkową cenę energii elektrycznej (waluta w EURO).
Urządzenie nie podlega kalibracji, nie może więc służyć do celów naliczania kosztów użytkowania.
Nie dokonywać pomiarów w wilgotnych pomieszczeniach ani w nieodpowiednich warunkach.
Do nieodpowiednich warunków zalicza się:
- mokre pomieszczenia lub o wysokiej wilgotności powietrza,
- pyły, palne gazy, pary, rozpuszczalniki,
- burza lub podobne warunki generujące silne pole elektrostatyczne, itp.
OBSŁUGA
Przycisk RESET:
Przed pierwszym użyciem zresetuj urządzenie przyciskiem RESET.
Jeżeli urządzenie nie reaguje na naciskanie przycisków należy go zresetować przyciskiem RESET.
Po włączeniu watomierza do sieci przez około 1 sekundę zaświecą się wszystkie znaki na wyświetlaczu LCD, a potem następnie urządzenie automatyczne przejdzie do
pracy.
WYŚWIETLANE DANE:
Pierwszy wiersz wyświetlacza ENERGY pokazuje moc.
W celu zmiany wyświetlanych danych naciśnij przycisk „ENERGY". Kolejność wyświetlanych danych:
Moc (W)→Napięcie (V)→Prąd (A)→Częstotliwość (Hz) →Współczynnik mocy (Power factor) →Moc (W)
1. Zakres mocy：0,0 W～3680 W
2. Zakres napięcia：150 V AC～276 V AC
3. Zakres prądu：0,000 A～16 A
4. Zakres częstotliwości：50 Hz～60 Hz
5. Zakres współczynnika mocy：0,00～1,00
Drugi wiersz wyświetlacza TOTAL wyświetla łączny koszt.
W celu zmiany wyświetlanych danych naciśnij przycisk „COST". Kolejność wyświetlanych danych:
Łączna ilość energii elektrycznej (kWh)→Łączny koszt energii elektrycznej (€)→ Łączna ilość emitowanego CO2 (Kg)→Łączny czas w dniach (Day)→Koszt energii
elektrycznej (€/kWh)→Łączna ilość energii elektrycznej (kWh)
1. Zakres łącznej ilości energii elektrycznej：0.000 kWh～9999 kWh，
2. Zakres kosztów energii elektrycznej：0,00 €～9999 €
3. Zakres emisji CO2：0,00-9999 kg
4. Łączny czas：0-9999 dni
5. Zakres ustawienia kosztów energii elektrycznej: 00,00 €/kWh～99,99 €/kWh
Trzeci wiersz wyświetlacza ON TIME wyświetla łączny czas.
Format wyświetlania 00:00, gdzie dwie pierwsze cyfry oznaczają minuty (2 cyfry pojawią się począwszy od 10 minut), a pozostałe pokazują sekundy. Po 60 min. ponownie
wyświetli się 00:00, gdzie dwie pierwsze cyfry oznaczają godziny (2 cyfry pojawią się począwszy od 10 godzin), a pozostałe pokazują minuty. Po 24 godzinach nastąpi
przeliczenie.
UWAGA: Wszystkie dane w czasie rzeczywistym będą odświeżane co 1 sek.
USTAWIENIE CENY 1kWh:
Naciśnij i przytrzymaj "SET" przez 3 sekundy, żeby wejść do ustawiania kosztów energii elektrycznej w €/kWh.
Naciśnij "UP" w celu zmiany wartości.
Naciśnij "SET" w celu wybrania następnej cyfry.
Naciśnij "COST" w celu zakończenia ustawień.
** Jeżeli przez 10 sekund żaden przycisk nie zostanie naciśnięty, nastąpi automatyczne wyjście z ustawień.
WYŚWIETLANIE PRZECIĄŻENIA (ENERGY OVERLOAD):
Jeżeli do gniazdka zostanie podłączone obciążenie przekraczające 3680W, interfejs ENERGY będzie migać.
W celu całkowitego wyzerowania urządzenia i powrotu do ustawień fabrycznych przyciśnij na chwilę przycisk RESET.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Stromversorgung
Alimentation
Maximaler Strom
Courant max.
Maximale Leistung
Puissance max
Messung der Spannung
Mesure de la tension
Bereich der angezeigten
Portée de l'électricité
kumulierten
consommée affichée
elektrischen Energie
Coût total de
Kumulierte Kosten der
l'électricite
elektrischen Energie
Bereich der Einstellung
Portée du coût de
der Kosten der
l'électricité
elektrischen Energie
Messbereich
Plage de la mesure
Eingebautes Akku
Batterie interne
Steckdosen Standard
Type de prises
French (Typ E)
French (type E)
Steckdosen Standard
Type de prises
Schuko (Typ F)
Schuko (type F)
Abmessungen
Dimensions
Nettogewicht
Poids net
Питание
Максимальная сила
тока
Максимальная
мощность
Диапазон измерения
150V AC～276V AC
напряжения
Диапазон вывода
общего расхода
0,000 KWh～9999 KWh
электроэнергии
Общие затраты на
электроэнергию
Диапазон настроек
00,00 €/KWh～99,99
затрат на
электроэнергию
Диапазон измерения
Внутренний
NiMH 3,6V; 40mAH
аккумулятор
Тип розеток
Французский (тип E)
Тип розеток
Schuko (тип F)
OR-WAT-435(GS)/B
Размеры
Вес нетто
230V AC, 50 Hz
16A
3680W
0,00 €～9999 €
€/KWh
0.1~3680W
OR-WAT-435,
OR-WAT-435/B
OR-WAT-435(GS),
70x149x77,2 mm
0,172 kg
3
