Rudolf Möbel Level 2 VS41 - L/R Montageanleitung

Vorschau ausblenden

Diese Anleitung herunterladen

Seite von 13

/ 13
Lesezeichen

MONTAGE- & PFLEGEANLEITUNG

PROGRAMM:

Level 2

ARTIKEL:

VS41, 42, 43 – L/R

ALLE ABBILDUNGEN SIND IN DER AUSFÜHRUNG L ABGEBILDET,

IN DER AUSFÜHRUNG R – ARBEITSSCHRITTE SPIEGELBILDLICH MONTIEREN!

digitale Version

Inhaltszusammenfassung für Rudolf Möbel Level 2 VS41 - L/R

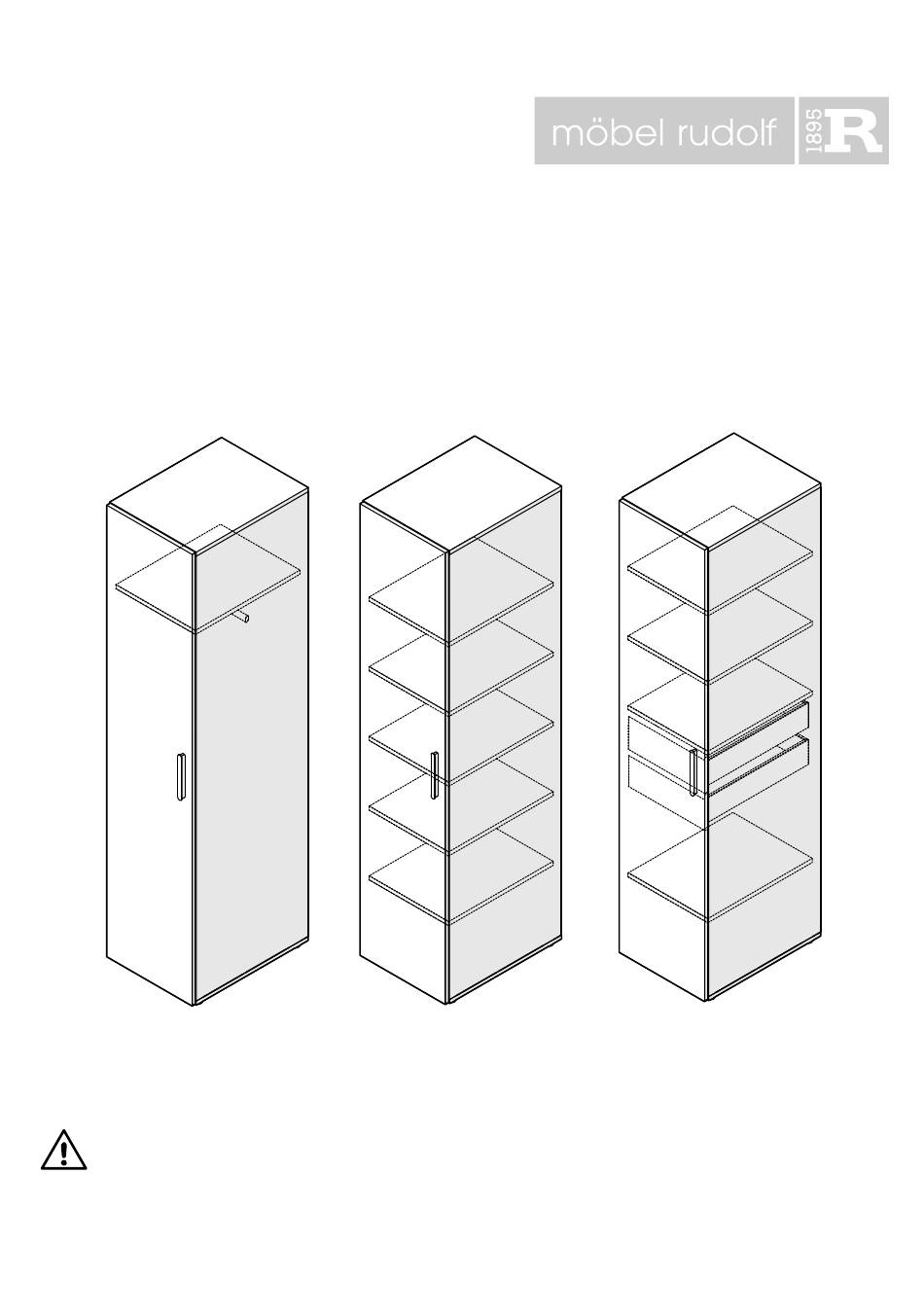

Seite 1 MONTAGE- & PFLEGEANLEITUNG PROGRAMM: Level 2 ARTIKEL: VS41, 42, 43 – L/R ALLE ABBILDUNGEN SIND IN DER AUSFÜHRUNG L ABGEBILDET, IN DER AUSFÜHRUNG R – ARBEITSSCHRITTE SPIEGELBILDLICH MONTIEREN! digitale Version...
Seite 2 2 - 13 Bitte aufbewahren! PFLEGEANWEISUNG Wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. Aufgrund der Gefährdung durch eine fehlerhafte Montage ist die Montage ausschließlich durch fachkundigen Personen nach den Vorschriften dieser Montage- und Pflegeanweisung vorzunehmen.
Seite 3 3 - 13 WERKZEUGÜBERSICHT: BESCHLAGSÜBERSICHT: SPAX 5 * 17 Griff Allgemein SCHRAUBE M4 * 25 SPAX 3,5 * 17 EUROSCHR. 6,3 * 13 HOLZDÜBEL 8 * 40 SPAX 4 * 17 VARIANTA ZYKO VB35 BOLZEN 6.3 WINKEL BAND RÜCKW.HALT.HAKEN 90/30LANGLOCH KREUZPL.0.0 EUR BAND 100°...
Seite 5 5 - 13 VS41 ABB. SEITE L SEITE R = SPIEGELBILDLICH K0 2 D0 5 N0 2 VS42 ABB. SEITE L SEITE R = SPIEGELBILDLICH K0 2 X0 3 Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
Seite 9 9 - 13 SICHERHEITSHINWEIS - Montage sowie nachträgliche Einstellungen, dürfen nur von fachkundigem Personal durchgeführt werden - Vor der Montage ist die Wand unbedingt auf ausreichende Tragfähigkeit zu prüfen, (ggf. durch Probebohrung mit kleinem Bohrerdurchmesser) - Beachten Sie, dass im Befestigungsbereich keine Elektroinstallationszonen und keine Ver- und Entsorgungs-leitungen vorhanden sein dürfen und dass die Wand im gesamten Bereich des Möbels plan ist Jede Wandbefestigungswinkel muss einen Auszugswert von 50kg aufweisen - Befestigungsmittel für die Wandmontage sind nicht beigepackt, da sie für die jeweilige Wandbeschaffenheit geeignet...
Seite 10 10 - 13 NUR VS43 DETAIL SCHUBKASTEN- MONTAGE SIEHE ANHANG! ANZAHL BÖDEN JE NACH ARTIKEL UNTERSCHIEDLICH! Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
Seite 12: Detail Bandmontage & Einstellung
12 - 13 DETAIL BANDMONTAGE & EINSTELLUNG MONTAGE: EINSTELLUNG: DÄMPFUNG DEAKTIVIEREN: ABDECKUNG: Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
Seite 13: Detail Schubkastenmontage & Einstellung
13 - 13 DETAIL SCHUBKASTENMONTAGE & EINSTELLUNG MONTAGE: HÖHENVERSTELLUNG: DEMONTAGE: Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
