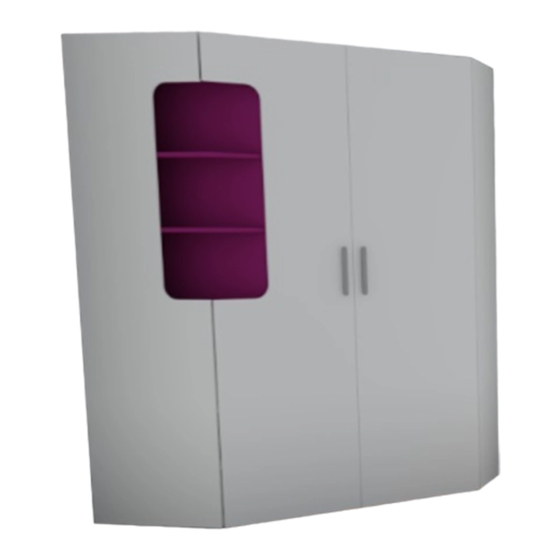

Rudolf Möbel MS308-L Montage- Und Pflegeanleitung
  1. Anleitungen
  2. Marken
  3. Rudolf Möbel Anleitungen
  4. Möbel
  5. MS308-L
  6. Montage- und pflegeanleitung

Rudolf Möbel MS308-L Montage- Und Pflegeanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

MONTAGE- & PFLEGEANLEITUNG
PROGRAMM:
max-i
ARTIKEL:
MS308-L
KL EIDERFACH
WÄSCHEFACH
MS308-R
KL EIDERFACH
WÄSCHEFACH
digitale Version
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rudolf Möbel MS308-L

Inhaltszusammenfassung für Rudolf Möbel MS308-L

  • Seite 1 MONTAGE- & PFLEGEANLEITUNG PROGRAMM: max-i ARTIKEL: MS308-L KL EIDERFACH WÄSCHEFACH MS308-R KL EIDERFACH WÄSCHEFACH digitale Version...

  • Seite 2: Inhaltsverzeichnis

    2 - 33 INHALTSVERZEICHNIS PFLEGEANWEISUNG: ................................3 WERKZEUGÜBERSICHT: ..............................4 BESCHLAGSÜBERSICHT: ..............................4 MS308-L MONTAGE KLEIDERFACH: ........................... 5 BODEN UNTEN .................................. 5 BODEN OBEN ..................................6 SEITE LINKS ..................................6 SEITE RECHTS .................................. 7 RÜCKWAND ..................................7 SEITE MITTE ..................................8 AUFBAU ....................................

  • Seite 3: Pflegeanweisung

    3 - 33 PFLEGEANWEISUNG Bitte aufbewahren! PFLEGEANWEISUNG Wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. Aufgrund der Gefährdung durch eine fehlerhafte Montage ist die Montage ausschließlich durch fachkundigen Personen nach den Vorschriften dieser Montage- und Pflegeanweisung vorzunehmen.

  • Seite 4: Werkzeugübersicht

    4 - 33 WERKZEUGÜBERSICHT: BESCHLAGSÜBERSICHT: Griff Allgemein SCHRAUBE M4 * 25 SCHRAUBE M6 * 35 SCHRAUBE M6 * 16 SPAX 5 * 17 SPAX 4,5 * 35 SPAX 4 * 17 SPAX 3,5 * 17 EUROSCHR. 6,3 * 13 HOLZDÜBEL 8 * 40 RÜCKW.HALT.HAKEN VARIANTA ZYKO VB35 BOLZEN 6.3...

  • Seite 5: Ms308-L Montage Kleiderfach

    5 - 33 MS308-L MONTAGE KLEIDERFACH BODEN UNTEN AUßEN INNEN D0 5 I0 2 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 6: Boden Oben

    6 - 33 BODEN OBEN I0 2 SEITE LINKS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 7: Seite Rechts

    7 - 33 SEITE RECHTS K0 2 RÜCKWAND OBEN = 15cm Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 8: Seite Mitte

    8 - 33 SEITE MITTE ANSICHT RECHTS ANSICHT LINKS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 9: Aufbau

    9 - 33 AUFBAU G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 10 10 - 33 G1 1 G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 11: Ms308-L Montage Wäschefach

    11 - 33 MS308-L MONTAGE WÄSCHEFACH BODEN OBEN Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 12: Boden Unten

    12 - 33 BODEN UNTEN SEITE LINKS K0 2 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 13: Seite Mitte

    13 - 33 SEITE MITTE ANSICHT RECHTS ANSICHT LINKS SEITE RECHTS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 14: Aufbau

    14 - 33 AUFBAU G1 1 G2 0 E02 G20 E02 G20 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 15 15 - 33 G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 16 16 - 33 DETAIL P06 SIEHE ANHANG Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 17 17 - 33 DETAIL K03 SIEHE ANHANG A0 1 B0 4 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 18: Ms308-R Montage Kleiderfach

    18 - 33 MS308-R MONTAGE KLEIDERFACH BODEN UNTEN AUßEN INNEN D0 5 I0 2 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 19: Boden Oben

    19 - 33 BODEN OBEN I0 2 SEITE RECHTS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 20: Seite Links

    20 - 33 SEITE LINKS K0 2 RÜCKWAND OBEN = 15cm Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 21: Seite Mitte

    21 - 33 SEITE MITTE ANSICHT LINKS ANSICHT RECHTS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 22: Aufbau

    22 - 33 AUFBAU G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 23 23 - 33 G1 1 G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 24: Ms308-R Montage Wäschefach

    24 - 33 MS308-R MONTAGE WÄSCHEFACH BODEN OBEN Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 25: Boden Unten

    25 - 33 BODEN UNTEN SEITE RECHTS K0 2 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 26: Seite Mitte

    26 - 33 SEITE MITTE SEITE LINKS Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 27: Aufbau

    27 - 33 AUFBAU G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 28 28 - 33 G1 1 G2 0 E0 2 G1 1 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 29 29 - 33 DETAIL P06 SIEHE ANHANG Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
  • Seite 30 30 - 33 DETAIL K03 SIEHE ANHANG A0 1 B0 4 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 31: Detail Bandmontage & Einstellung

    31 - 33 DETAIL BANDMONTAGE & EINSTELLUNG DETAIL BANDMONTAGE & EINSTELLUNG MONTAGE: EINSTELLUNG: DÄMPFUNG DEAKTIVIEREN: ABDECKUNG: Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...

  • Seite 32: Detail Montage & Einstellung Akkuleuchte

    32 - 33 DETAIL MONTAGE & EINSTELLUNG AKKULEUCHTE DETAIL MONTAGE & EINSTELLUNG AKKULEUCHTE P06 MONTAGE: WICHTIGER SICHERHEITSHINWEIS Bei Installations- und Wartungsarbeiten sowie Reparaturen muss das System vollständig vom Elektronetz getrennt sein. Netzstecker ziehen und gegen Wieder-einstecken sichern. Bei der Montage darf nur zugelassenes Installationsmaterial oder Systemzubehör verwendet werden. Leitungen so verlegen, dass die Anschlussstellen nicht auf Zug beansprucht werden.

  • Seite 33: Demontage Beleuchtung

    33 - 33 DEMONTAGE BELEUCHTUNG DEMONTAGE LED LICHTLEISTE MX (Artikel muss separat bestellt werden) Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse G VARIANTE 1 VARIANTE 2 Stand: 16.02.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 16.02.2023...
