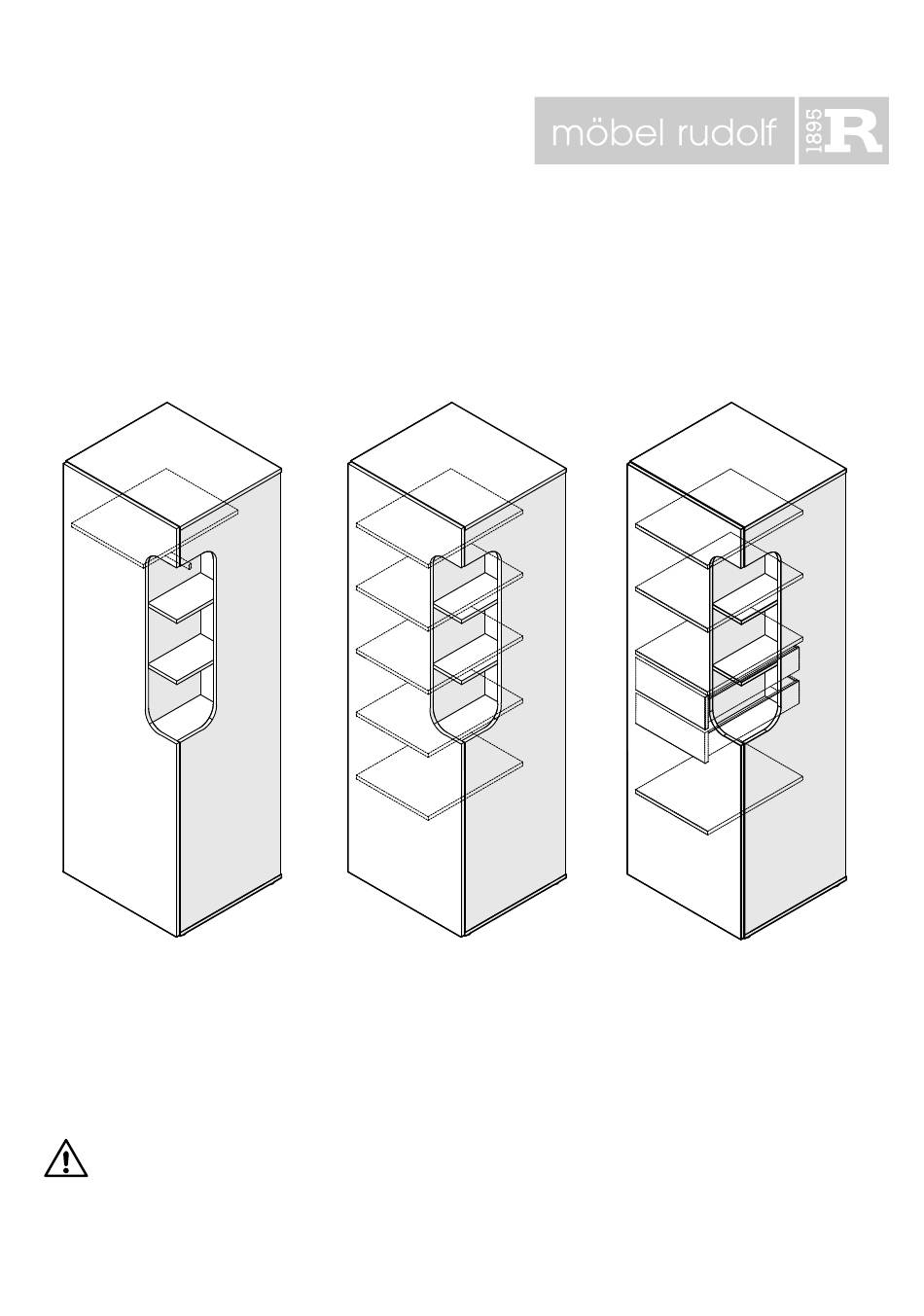

MONTAGE- & PFLEGEANLEITUNG

PROGRAMM:

max-i

ARTIKEL:

MS61, 62, 63 – L/R

ALLE ABBILDUNGEN SIND IN DER AUSFÜHRUNG L ABGEBILDET,

IN DER AUSFÜHRUNG R – ARBEITSSCHRITTE SPIEGELBILDLICH MONTIEREN!

digitale Version

Inhaltszusammenfassung für Rudolf Möbel max-i MS61-L/R

Seite 1 MONTAGE- & PFLEGEANLEITUNG PROGRAMM: max-i ARTIKEL: MS61, 62, 63 – L/R ALLE ABBILDUNGEN SIND IN DER AUSFÜHRUNG L ABGEBILDET, IN DER AUSFÜHRUNG R – ARBEITSSCHRITTE SPIEGELBILDLICH MONTIEREN! digitale Version...
Seite 2 2 - 15 Bitte aufbewahren! PFLEGEANWEISUNG Wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. Aufgrund der Gefährdung durch eine fehlerhafte Montage ist die Montage ausschließlich durch fachkundigen Personen nach den Vorschriften dieser Montage- und Pflegeanweisung vorzunehmen.
Seite 3 3 - 15 WERKZEUGÜBERSICHT: BESCHLAGSÜBERSICHT: SPAX 5 * 17 SCHRAUBE M6 * 16 SPAX 3,5 * 17 SPAX 4,5 * 35 EUROSCHR. 6,3 * 13 HOLZDÜBEL 8 * 40 MAXIFIX BOLZ.28,5 VB35 BOLZEN 6.3 VARIANTA ZYKO WINKEL RÜCKW.HALT.HAKEN 90/30LANGLOCH WINKEL BETT 127 BAND 100°...
Seite 12 12 - 15 NUR MS63 DETAIL SCHUBKASTENMONTAGE SIEHE ANHANG ANZAHL FACHBÖDEN VARIIERT JE ARTIKEL NUR MS61 Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
Seite 13 13 - 15 SICHERHEITSHINWEIS - Montage sowie nachträgliche Einstellungen, dürfen nur von fachkundigem Personal durchgeführt werden - Vor der Montage ist die Wand unbedingt auf ausreichende Tragfähigkeit zu prüfen, (ggf. durch Probebohrung mit kleinem Bohrerdurchmesser) - Beachten Sie, dass im Befestigungsbereich keine Elektroinstallationszonen und keine Ver- und Entsorgungs-leitungen vorhanden sein dürfen und dass die Wand im gesamten Bereich des Möbels plan ist Jede Wandbefestigungswinkel muss einen Auszugswert von 50kg aufweisen - Befestigungsmittel für die Wandmontage sind nicht beigepackt, da sie für die jeweilige Wandbeschaffenheit geeignet...
Seite 14 14 - 15 DETAIL BANDMONTAGE & EINSTELLUNG MONTAGE: EINSTELLUNG: DÄMPFUNG DEAKTIVIEREN: ABDECKUNG: Stand: 17.03.2023 Copyright © 2023 Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 17.03.2023...
