Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 28

Quicklinks

Diese Anleitung herunterladen

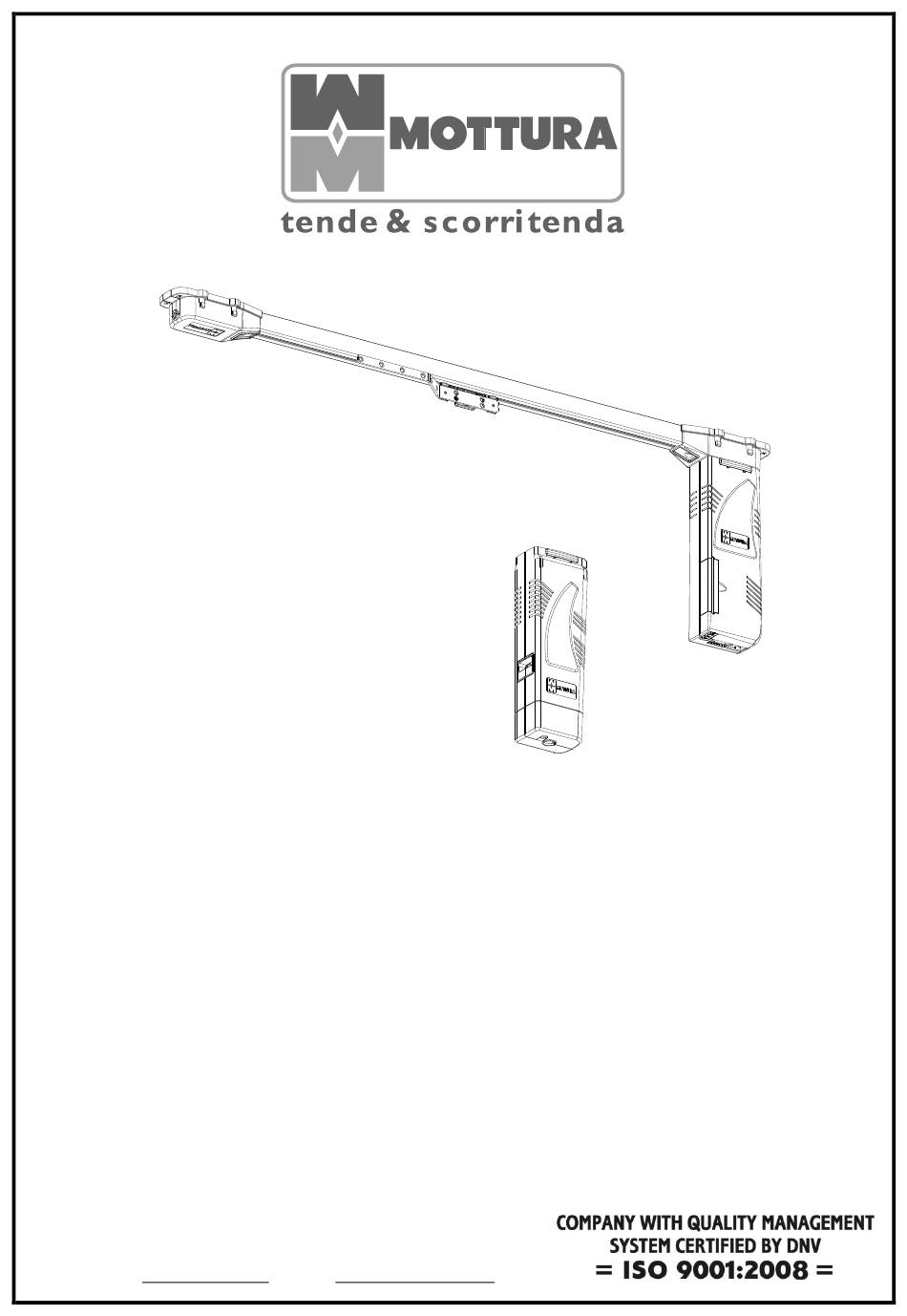

POWER 571
Manuale di istruzione, uso e manutenzione
Instruction and maintenance manual
Notice d'instructions, d'utilisation et d'entretien
Manual de instrucciones, uso y mantenimiento
Betriebsanleitung
Handleiding voor bediening, gebruik en onderhoud
Инструкция по применению. Эксплуатация и содержание
Z 258 rev. D1
MOTTURA S.p.A.
Via XXV Luglio, 1 - 10090 - San Giusto Canavese (To) - Italia
Tel. (0039) 0124.49.49.49 - Fax (0039) 0124.49.49.18
Internet: www.mottura.com – E-mail: mottura@mottura.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mottura POWER 571

Inhaltszusammenfassung für Mottura POWER 571

  • Seite 2  ...
  • Seite 3 Manuale di istruzione, uso e manutenzione ..... Instruction and maintenance manual ……..…....Notice d’instructions, d’utilisation et d’entretien ….... 14 Manual de instrucciones, uso y mantenimiento ....20 Betriebsanleitung ............26 Handleiding voor bediening, gebruik en onderhoud ..32 »ÌcÚpyÍˆËˇ Ôo ÔpËÏeÌeÌ˲ ........... 38  ...

  • Seite 28: Einleitung

    Das Power 571/1 wird von einem Getriebemotor mit 24 V-Gleichstrommotor mit Encoder betätigt, der von einer Elektronikplatine mit Switching-Netzgerät, Steuerlogik und integriertem bidirektionalem Funkempfänger angesteuert wird.   Das Power 571/2 wird von einem Getriebemotor mit Getriebemotor mit 230 VAC, 50 Hz (auf Anfrage 110 VAC, 60 Hz) mit elektromechanischen Endschaltern angetrieben. Z258 rD...

  • Seite 29: Zweckbestimmung

    Die Voraussetzungen für einen einwandfreien Betrieb des Systems Power 571 sind eine angemessene elektrische Versorgung (Power 571/1 = Spannung 90 - 250 VAC und Frequenz 50 - 60 Hz; Power 571/2 = Spannung 230 VAC und Frequenz 50 Hz; siehe Abschnitt „Elektrische Anschlüsse“), eine ausreichend widerstandsfähige Gebäudestruktur für das Gewicht des Systems und die Belastungen, denen...

  • Seite 30: Elektrische Anschlüsse

    Power 571/1 nach der Methode “2+3 Leiter“ (Stromversorgung und Steuerung auf separaten Anlagen) angegeben. In diesem Fall können verdrahtete Einzel- und Simultanansteuerungen ausgeführt werden. In der Anlage “G” sind die Anweisungen für den ordnungsgemäßen Anschluss des Systems Power 571/2 nach der Methode “3 Leiter” (Stromversorgung und Steuerung auf derselben Anlage) angegeben.

  • Seite 31: Manuelle Einstellung Der Endschalter

    Falls es notwendig ist, die Endschalterpositionen “Vollständig Geöffnet“ und “Vollständig Geschlossen“ miteinander getauscht werden müssen, ist das folgende Verfahren auszuführen. 1. Taste “RESET” drücken und binnen 5 Sekunden die Tasten “1“ und “2“ gleichzeitig drücken. 2. Nach 5 Sekunden bestätigt ein Doppelblinksignal der LED “RESET”,“1“ und “2“ die erfolgte Umkehr.

  • Seite 32: Reset Der Endanschläge

    Reset der Endanschläge Diese Prozedur löscht alle Endanschläge im Speicher des Power 571/1 und setzt es wieder auf die Werkseinstellungen zurück. 1. Taste "RESET" über 5 Sekunden niederdrücken. LED “1” schaltet sich ein 2. Taste "RESET" oder Stoptaste (art. 5431, art. 5461) betätigen. LED “1” schaltet sich aus und LED “2”...

  • Seite 33: Ausbau Des Motors

    Temperaturschutz erreicht Technische Daten (siehe Anlagen “F” Abb. “1F” - “M” Abb. “1M”) Elektrische Versorgung: 90 - 250 VAC, 50 - 60 Hz (Power 571/1) – 230 VAC, 50 Hz (Power 571/2) Leistungsaufnahme: 55 W (Power 571/1) – 130 W (Power 571/2)
