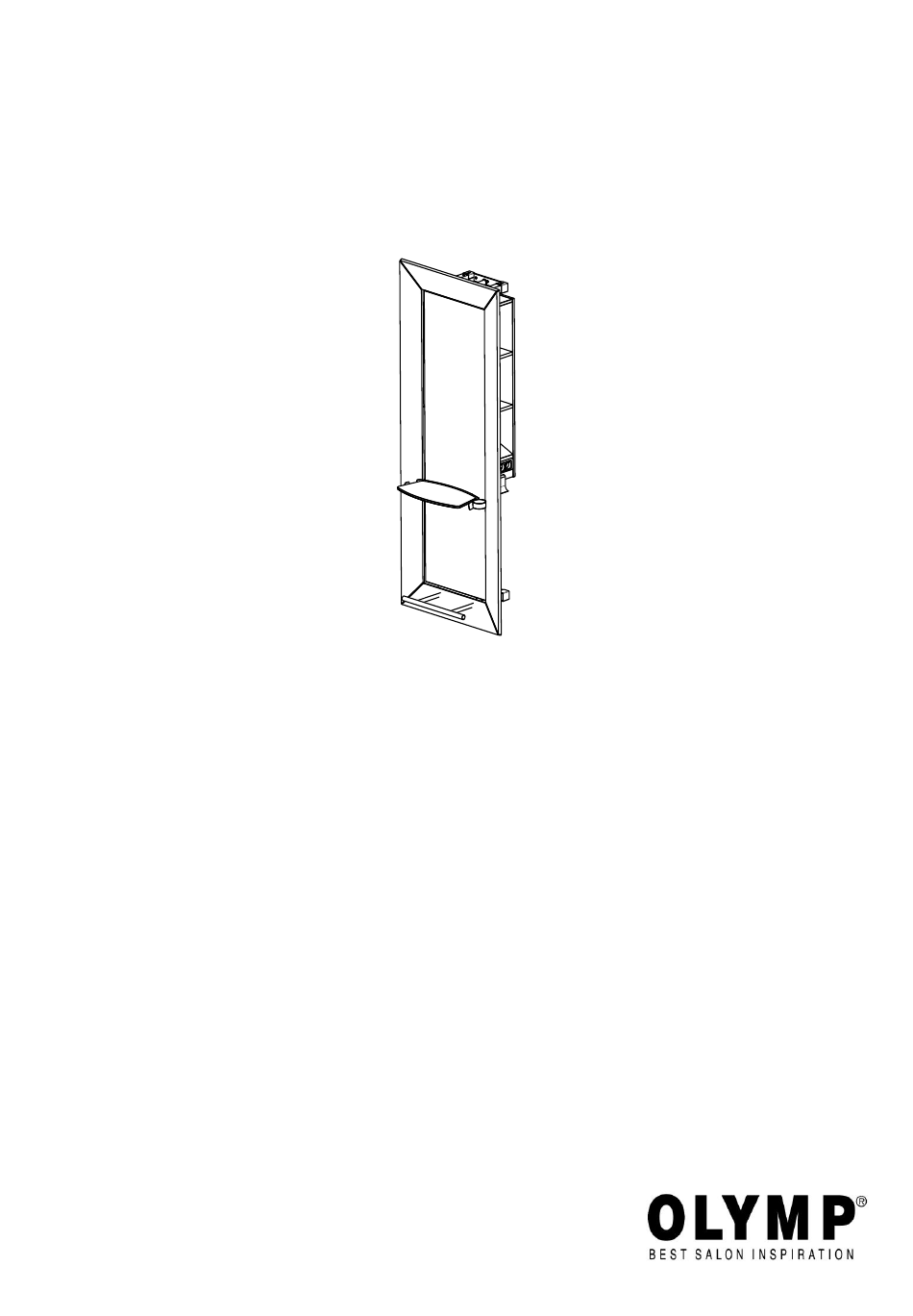

MO Bongo mit Funktionsmodulen
Bongo
Montageanleitung
für Einzelplatz mit Funktionsmodulen
Mounting instructions
for single unit with utility modules
751489
07-2023
Verwandte Anleitungen für Olymp Bongo
Inhaltszusammenfassung für Olymp Bongo
- Seite 1 Montageanleitung für Einzelplatz mit Funktionsmodulen Mounting instructions for single unit with utility modules OLYMP GmbH & Co. KG, Germany Hohenheimer Str. 91 - 97, 70184 Stuttgart Postfach 10 36 63, 70031 Stuttgart Telefon +49 711 2131-0 Telefax +49 711 2131-222...
- Seite 2 Abbildung / illustr. 1 Elektro-Wand- auslass mittig / power wall outlet in the middle Abbildung / illustr. 3 Abbildung / illustr. 2 800636 514068 514066 760061 514454 MO Bongo mit Funktionsmodulen...
- Seite 3 Abbildung / illustr. 4 Abbildung / illustr. 5 312284 514446 312285 Abbildung / illustr. 6 Abbildung / illustr. 7 514460 512931 MO Bongo mit Funktionsmodulen...
- Seite 4 Glasablage / glass shelf 312292 514460 Grundgestell / base frame 512931 514065 514514 514066 514454 Fußstütze / Spiegel / mirror leg rest Trittschutz klar / clear kick panel 514446 312179 Trittschutz satiniert / satinated kick panel 515086 MO Bongo mit Funktionsmodulen...
- Seite 5 Gewindebolzen der Montagebleche in die Bohrungen des Grundgestells einführen und von hinten mit Muttern M5 (800095) sichern. ▪ Untere Rahmenbefestigung (514454) mit ▪ 2 PIAS-Schrauben 4x19 (800636) am Grund- ▪ gestell verschrauben, dabei Achsen der ▪ Bohrungen vermitteln. (Abb. 3) MO Bongo mit Funktionsmodulen...
