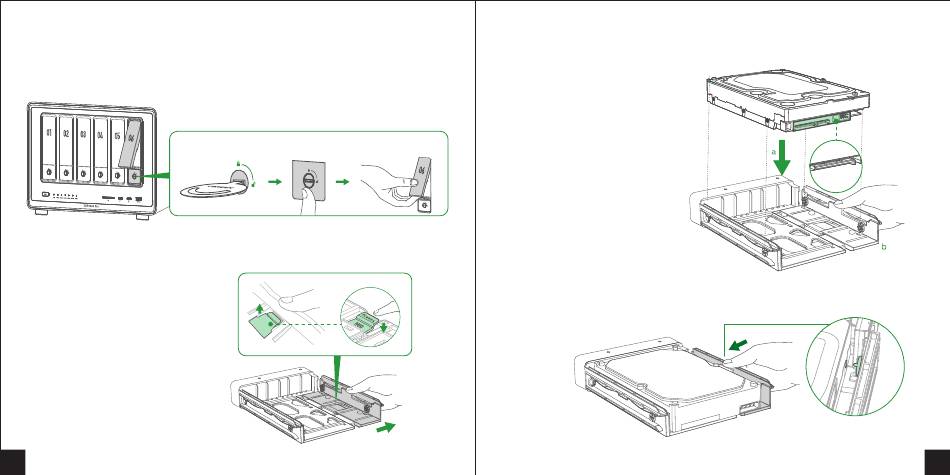

Entriegeln des Festplatteneinschubs
Entriegeln Sie der Festplatteneinschub mit dem Schlüssel, drücken Sie auf die Schnalle, um den Griff
herauszuziehen, und ziehen Sie dann den Einschub heraus.
Installation von 3,5"-Festplatten
1. Klappen Sie das Tablett nach hinten, drücken
Sie die Taste mit dem "Push"-Symbol, um den
Klemmarm zu ziehen.
31
a
b
c
2. Legen Sie die Festplatte in dem in der Abbildung gezeigten Winkel auf dem Einschub.
Stellen Sie sicher, dass die vier Montagestifte auf dem Einschub (zwei auf jeder Seite) mit den
Schraubenlöchern an der Festplatte ausgerichtet sind.
3. Drücken Sie den Klemmarm zurück, um die Festplatte zu sichern. Setzen Sie dann den geladenen
Festplatteneinschub in die Haupeinheit ein und drücken Sie den Griff, um ihn zu sichern.
Ziehen
Sie den
Klemmarm.
a
Festplattenstifte
b
32
