- Seite 3 English Version...
- Seite 21 中文版本...
- Seite 34 产品包含 短刨本体 42/47 双角度刨刀 刨刀刃口护罩 一对深度导向板与配件 靠山与靠山支架 短刨布套 说明书...
-

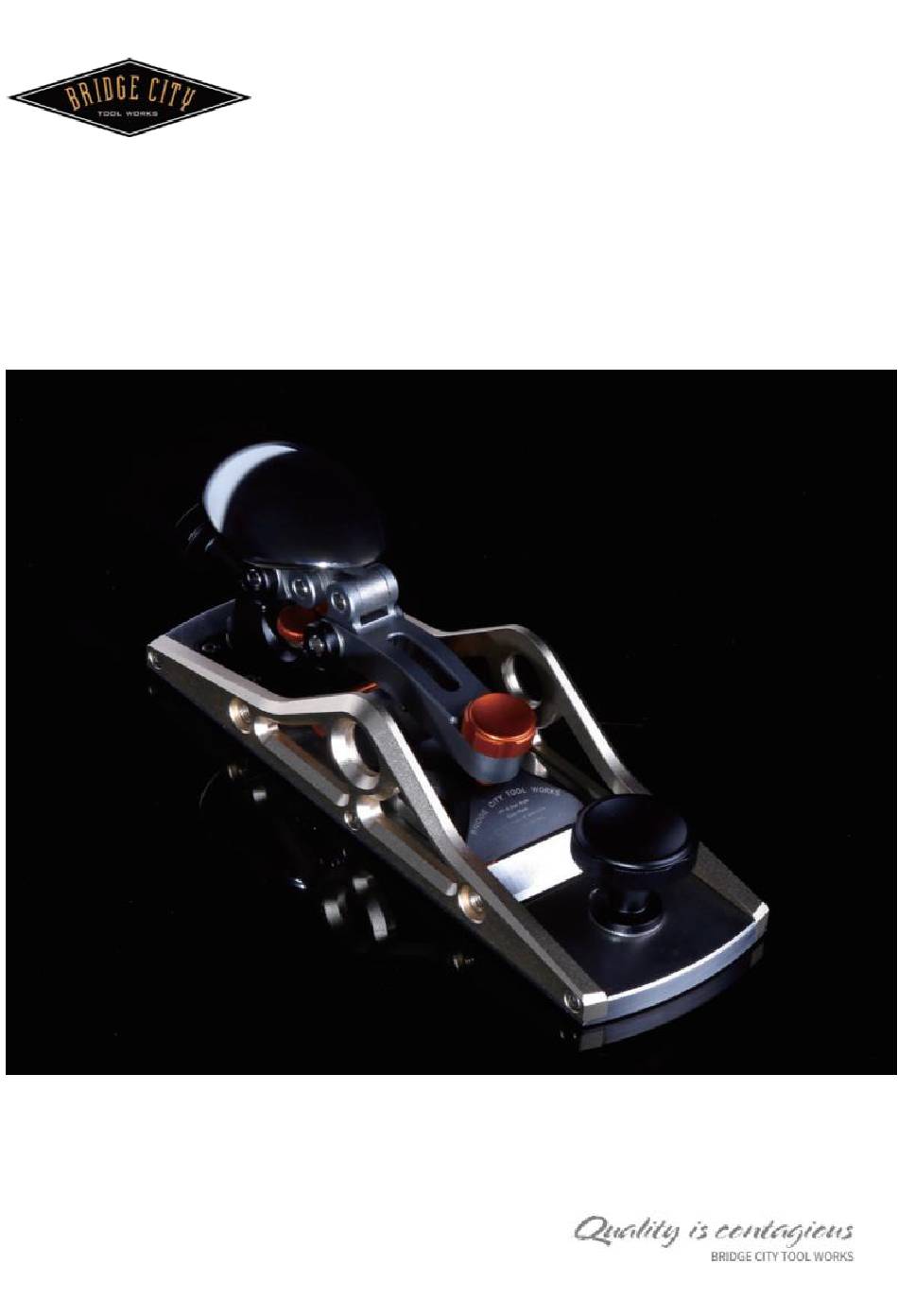

Seite 37: Hp-9V2 Blockhobel Mit Wendbarem Hobeleisen
HP-9v2 Blockhobel mit wendbarem Hobeleisen ist ein "Fasenhobel". Das bedeutet, dass die Eisenfase von der Oberseite des Hobels sichtbar ist, wenn er im Bett liegt. Das Eisenbett des HP-9v2 Blockhobels mit wendbarem Hobeleisen ist um 12° gegenüber der Unterseite (oder "Sohle") des Hobels geneigt. - Seite 38 Die Hobelseiten wurden "skelettiert", wodurch ein harmonisches Design entsteht, das sich stark von den traditionellen Blockhobeln unterscheidet, die auf frühen europäischen Designs basieren. Der HP-9v2 Blockhobel mit wendbarem Hobeleisen ist wirklich ein einzigartiges Werkzeug, das auch die Bedürfnisse der anspruchsvollsten Anwender erfüllt.
- Seite 39 Das Eisen Das Eisen des HP-9v2 Blockhobels mit wendbarem Hobeleisen besteht aus A2 Werkzeugstahl, der auf Rockwell 60-62 gehärtet wurde. A2 ist ein luftgehärteter Werkzeugstahl mit einem geringen Anteil an Chrom und Molybdän für zusätzliche Haltbarkeit beim Schneiden von harten oder weichen Hölzern.
- Seite 40 Verwenden Sie immer den magnetischen Eisenschutz an dem Ende, das nicht geschärft wird, um versehentliche Verletzungen zu vermeiden. Der HP-9v2 Blockhobel mit wendbarem Hobeleisen beiliegende Eisen wurde mit einem Präzisionsschliff von 0,5 RMS versehen. Ein typischer Glasspiegel hat eine 0,5 RMS. Es ist nicht nötig, die Rückseite zu läppen, um sie eben zu machen.
- Seite 41 Der Mechanismus zum Einspannen des Eisens Der HP-9v2 Blockhobel mit wendbarem Hobeleisen verfügt über ein einzigartiges, nicht-traditionelles Eisenspannsystem. Es ist wichtig zu wissen, wie dieser Mechanismus einzustellen ist, ohne den Hobelkörper oder Komponenten zu beschädigen. Abb. 4: Eisenklemmmechanismus in der Entriegelungsposition Der Klemmmechanismus des Eisens wird durch die polierte Kappe gesteuert.
- Seite 42 Der Eisenklemmmechanismus wird im Werk eingestellt. Wenn er eingestellt werden muss, befolgen Sie bitte die nachstehenden Schritte, um eine Beschädigung des Hobels zu vermeiden: 1. Ziehen Sie die Kappe hoch, um den Klemmarm anzuheben. 2. Drehen Sie den Knopf der Eisenklemmung gegen den Uhrzeigersinn, um die Eisenklemmung vollständig zu lösen.
-
Seite 43: Einstellung Des Eisens
Bitte befolgen Sie die nachstehenden Schritte, um das Eisen zu entfernen: 1. Öffnen Sie das Maul vollständig, indem Sie die vordere Halterung lösen und die Stichplatte ganz nach vorne schieben und festziehen. Dadurch wird verhindert, dass das Eisen an der Stichplatte eingekerbt wird. -
Seite 44: Einstellung Der Schnitttiefe
Einstellung der Schnitttiefe Die Leitspindel hat 2 Gewindegänge pro Millimeter. Eine volle Umdrehung im Uhrzeigersinn erhöht die Schnitttiefe um 0,1 mm (0,004"). Verringern Sie die Schnitttiefe, indem Sie die Leitspindel gegen den Uhrzeigersinn drehen. Rund um den Leitspindelknopf sind fünf halbkreisförmige Einschnitte gefräst. Diese dienen zwei Zwecken: Sie sind leicht zu greifen und in Kombination mit den gerändelten Abschnitten zwischen den fünf Einschnitten wird die Leitspindel zu einer Basis-10-Form, mit der sich unglaublich kleine... -
Seite 45: Einstellung Der Neigung Des Eisens
Einstellung der Neigung des Eisens Die Schneide des Eisens wird in der Regel zu zwei Zwecken geneigt: um eine gleichmäßige Schabedicke zu erzeugen oder um eine nicht gleichmäßige Schabedicke zu erzeugen. Ersteres wird benötigt, um Schärfungsfehler zu korrigieren, letzteres, um die Tendenz zu kompensieren, dass die Schabung auf der Bedienerseite des Materials zu stark ist. -
Seite 46: Einstellung Des Mauls
Einstellung des Mauls Die Maulöffnung wird durch Lösen des vorderen Knopfes und Verschieben der Kehlplatte nach vorne und hinten eingestellt. Achten Sie darauf, dass Sie mit der Stichplatte nicht gegen das Eisen stoßen. Abb. 7: Einstellung des Mauls Die Maulöffnung sollte gerade so weit sein, dass die Späne entweichen können, um die Gefahr zu verringern, dass das Holz vor dem Schneiden spaltet oder ausreißt. -
Seite 47: Einstellung Des Spieles
Einstellung des Spieles Das Spiel der Leitspindel wird durch Einstellen der beiden Schraubenknöpfe an der Oberseite des Messingzapfens der Leitspindel minimiert. Drehen Sie die Schraubenknöpfe, um den Messingzapfen der Leitspindel festzuziehen, damit die Leitspindel nicht nach hinten verrutschen kann. Einstellung des Spieles Schraubenknöpfe Abb. - Seite 48 Tiefenführungen Der HP-9v2 Blockhobel mit wendbarem Hobeleisen verfügt über einen Satz Tiefenführungen. Diese ermöglichen es Ihnen, kleine Holzstücke mit der gleichen Dicke herzustellen. Das dickste Holzstück, das Sie hobeln können, ist 1-1/4" (etwa 32 mm). Abb. 10: HP-9v2 Blockhobel mit wendbarem Hobeleisen und Tiefenführungen...
- Seite 49 Die einfachste Art, einen Handhobel für das Dickenhobeln einzurichten, ist die Verwendung eines Satzes von Messdornen, die in 0,01-mm-Schritten geliefert werden. Abb. 11: Einbau der Tiefenführungen Der erste Schritt ist das Hobeln einer Seite jedes Werkstücks. Zum beidseitigen Hobeln von 6 mm (1/4") Material nehmen Sie die 6,22 mm (.260") und 6,20 mm (.261") Stifte auf eine glatte, saubere Oberfläche und legen den unteren Stift unter die Nase des Hobels und den oberen Stift unter die Rückseite.
- Seite 50 Anschlag Der HP-9v2 Blockhobel mit wendbarem Hobeleisen Fence hat eine quadratische Fläche und eine 45-Grad-Fläche. Damit können Sie Kanten hobeln, die entweder rechtwinklig oder im 45-Grad-Winkel zur Bezugsfläche des Materials stehen. Abb. 12: Montage des Anschlags Befestigen Sie den Anschlag mit den mitgelieferten Anschlagpfosten und Kontermuttern.
- Seite 51 Bitte befolgen Sie die nachstehenden Schritte zur Montage des Anschlags: 1. Schrauben Sie die Kontermuttern auf die Anschlagpfosten. 2. Bringen Sie die Anschlagpfosten auf der ebenen Seite an. 3. Drehen Sie die Kontermuttern gegen die Seite, um den Anschlagpfosten in seiner Position zu sichern. 4.
-
Seite 52: Pflege Und Wartung
Maschinenöl auf die Spitze der Leitspindel und den Indexstift im Inneren des Bügeleisens auf, um vorzeitigen Verschleiß zu verhindern. Aufbewahrung: Wenn Sie den HP-9v2 Blockhobel für längere Zeit aufbewahren möchten, empfehlen wir Ihnen, den Staub vom Hobel zu entfernen, alle beweglichen Teile zu schmieren und die Fingerabdrücke und das verschüttete Öl mit einem sauberen Tuch... - Seite 53 Paket Enthält Hobelkörper mit allen integrierten Komponenten 42/47 Doppelkanteisen Magnetischer Blattschutz Zwei Tiefenführungen und Komponenten Führungslineal und Komponenten Hobelsohle Gebrauchsanweisung...
- Seite 55 WARRANTY All returns, replacements, technical services, and support shall be handled by Distributor’s customer service organization. If there is a defect on the workmanship of the tool ( with no fault of the customer) within one year from the original date of purchase, please contact with the distributor ’...
