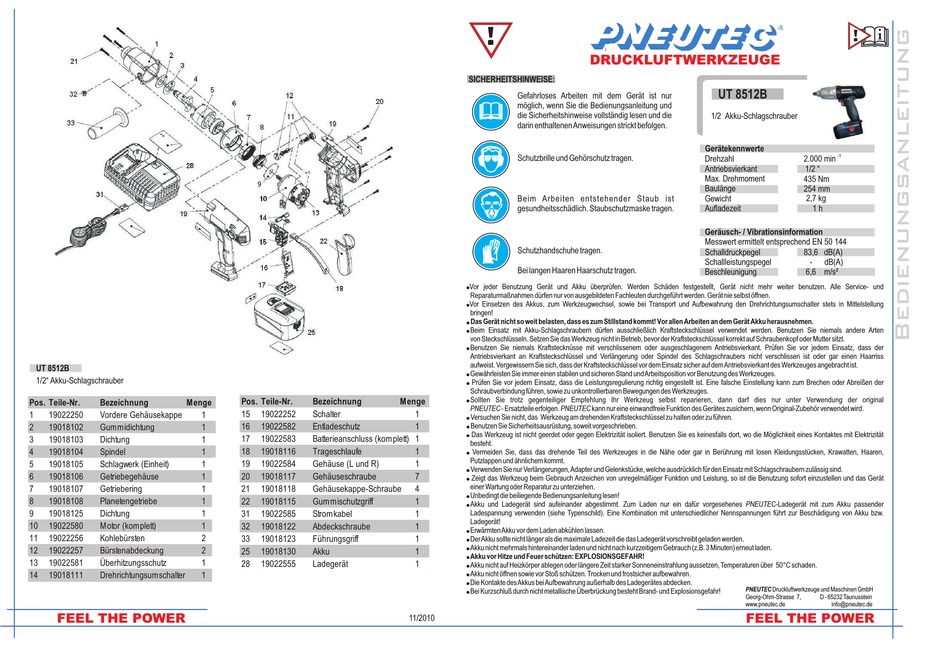

Pneutec UT 8512B Kurzanleitung

UT 8135RE UT 8512B
1/2" Akku-Schlagschrauber
Pos. Teile-Nr. Bezeichnung Menge
1 19022250 Vordere Gehäusekappe 1
2 19018102 Gummidichtung 1
3 19018103 Dichtung 1
4 19018104 Spindel 1
5 19018105 Schlagwerk (Einheit) 1
6 19018106 Getriebegehäuse 1
7 19018107 Getriebering 1
8 19018108 Planetengetriebe 1
9 19018125 Dichtung 1
10 19022580 Motor (komplett) 1
11 19022256 Kohlebürsten 2
12 19022257 Bürstenabdeckung 2
13 19022581 Überhitzungsschutz 1
14 19018111 Drehrichtungsumschalter 1
FEEL THE POWER
Pos. Teile-Nr. Bezeichnung Menge
15 19022252 Schalter 1
16 19022582 Entladeschutz 1
17 19022583 Batterieanschluss (komplett) 1
18 19018116 Trageschlaufe 1
19 19022584 Gehäuse (L und R) 1
20 19018117 Gehäuseschraube 7
21 19018118 Gehäusekappe-Schraube 4
22 19018115 Gummischutzgriff 1
31 19022585 Stromkabel 1
32 19018122 Abdeckschraube 1
33 19018123 Führungsgriff 1
25 19018130 Akku 1
28 19022555 Ladegerät 1
11/2010
!
DRUCKLUFTWERKZEUGE
SICHERHEITSHINWEISE:
Gefahrloses Arbeiten mit dem Gerät ist nur
möglich, wenn Sie die Bedienungsanleitung und
die Sicherheitshinweise vollständig lesen und die
darin enthaltenenAnweisungen strickt befolgen.
Schutzbrille und Gehörschutz tragen.
Beim Arbeiten entstehender Staub ist
gesundheitsschädlich. Staubschutzmaske tragen.
Schutzhandschuhe tragen.
Bei langen Haaren Haarschutz tragen.
Vor jeder Benutzung Gerät und Akku überprüfen. Werden Schäden festgestellt, Gerät nicht mehr weiter benutzen. Alle Service- und
!
Reparaturmaßnahmen dürfen nur von ausgebildeten Fachleuten durchgeführt werden.
Vor Einsetzen des Akkus, zum Werkzeugwechsel, sowie bei Transport und Aufbewahrung den Drehrichtungsumschalter stets in Mittelstellung
!
bringen!
Das Gerät nicht so weit belasten, dass es zum Stillstand kommt! Vor allen Arbeiten an dem Gerät Akku herausnehmen.
!
Beim Einsatz mit Akku-Schlagschraubern dürfen ausschließlich Kraftsteckschlüssel verwendet werden. Benutzen Sie niemals andere Arten
!
von Steckschlüsseln. Setzen Sie das Werkzeug nicht in Betrieb, bevor der Kraftsteckschlüssel korrekt auf Schraubenkopf oder Mutter sitzt.
Benutzen Sie niemals Kraftstecknüsse mit verschlissenem oder ausgeschlagenem Antriebsvierkant. Prüfen Sie vor jedem Einsatz, dass der
!
Antriebsvierkant an Kraftsteckschlüssel und Verlängerung oder Spindel des Schlagschraubers nicht verschlissen ist oder gar einen Haarriss
aufweist. Vergewissern Sie sich, dass der Kraftsteckschlüssel vor dem Einsatz sicher auf demAntriebsvierkant des Werkzeuges angebracht ist.
Gewährleisten Sie immer einen stabilen und sicheren Stand undArbeitsposition vor Benutzung des Werkzeuges.
!
Prüfen Sie vor jedem Einsatz, dass die Leistungsregulierung richtig eingestellt ist. Eine falsche Einstellung kann zum Brechen oder Abreißen der
!
Schraubverbindung führen, sowie zu unkontrollierbaren Bewegungen des Werkzeuges.
Sollten Sie trotz gegenteiliger Empfehlung Ihr Werkzeug selbst reparieren, dann darf dies nur unter Verwendung der original
!
- Ersatzteile erfolgen. kann nur eine einwandfreie Funktion des Gerätes zusichern, wenn Original-Zubehör verwendet wird.
PNEUTEC PNEUTEC
Versuchen Sie nicht, das Werkzeug am drehenden Kraftsteckschlüssel zu halten oder zu führen.
!
Benutzen Sie Sicherheitsausrüstung, soweit vorgeschrieben.
!
Das Werkzeug ist nicht geerdet oder gegen Elektrizität isoliert. Benutzen Sie es keinesfalls dort, wo die Möglichkeit eines Kontaktes mit Elektrizität
!
besteht.
Vermeiden Sie, dass das drehende Teil des Werkzeuges in die Nähe oder gar in Berührung mit losen Kleidungsstücken, Krawatten, Haaren,
!
Putzlappen und ähnlichem kommt.
Verwenden Sie nur Verlängerungen,Adapter und Gelenkstücke, welche ausdrücklich für den Einsatz mit Schlagschraubern zulässig sind.
!
Zeigt das Werkzeug beim Gebrauch Anzeichen von unregelmäßiger Funktion und Leistung, so ist die Benutzung sofort einzustellen und das Gerät
!
einer Wartung oder Reparatur zu unterziehen.
Unbedingt die beiliegende Bedienungsanleitung lesen!
!
Akku und Ladegerät sind aufeinander abgestimmt. Zum Laden nur ein dafür vorgesehenes
!
Ladespannung verwenden (siehe Typenschild). Eine Kombination mit unterschiedlicher Nennspannungen führt zur Beschädigung von Akku bzw.
Ladegerät!
ErwärmtenAkku vor dem Laden abkühlen lassen.
!
DerAkku sollte nicht länger als die maximale Ladezeit die das Ladegerät vorschreibt geladen werden.
!
Akku nicht mehrmals hintereinander laden und nicht nach kurzzeitigem Gebrauch (z.B. 3 Minuten) erneut laden.
!
Akku vor Hitze und Feuer schützen: EXPLOSIONSGEFAHR!
!
Akku nicht auf Heizkörper ablegen oder längere Zeit starker Sonneneinstrahlung aussetzen, Temperaturen über 50°C schaden.
!
Akku nicht öffnen sowie vor Stoß schützen. Trocken und frostsicher aufbewahren.
!
Die Kontakte desAkkus beiAufbewahrung außerhalb des Ladegerätes abdecken.
!
Bei Kurzschluß durch nicht metallische Überbrückung besteht Brand- und Explosionsgefahr!
!
i
!
UT 8512B
1/2" Akku-Schlagschrauber
Gerätekennwerte
Drehzahl 2.000 min -1
Antriebsvierkant 1/2 "
Max. Drehmoment
435 Nm
Baulänge
254 mm
Gewicht 2,7 kg
Aufladezeit 1 h
Geräusch- / Vibrationsinformation
Messwert ermittelt entsprechend EN 50 144
Schalldruckpegel 83,6 dB(A)
Schallleistungspegel - dB(A)
Beschleunigung 6,6 m/s²
Gerät nie selbst öffnen.
-Ladegerät mit zum Akku passender
PNEUTEC
PNEUTEC Druckluftwerkzeuge und Maschinen GmbH
Georg-Ohm-Strasse 7, D - 65232 Taunusstein
