9.9 Suche von Kurzschlüssen zwischen Leitern (zweipolige Anwendung)
Achtung: Um Kurzschlüsse zwischen zwei Adern einer Leitung zu suchen, müssen alle Adern der
Leitung spannungsfrei geschaltet sein!

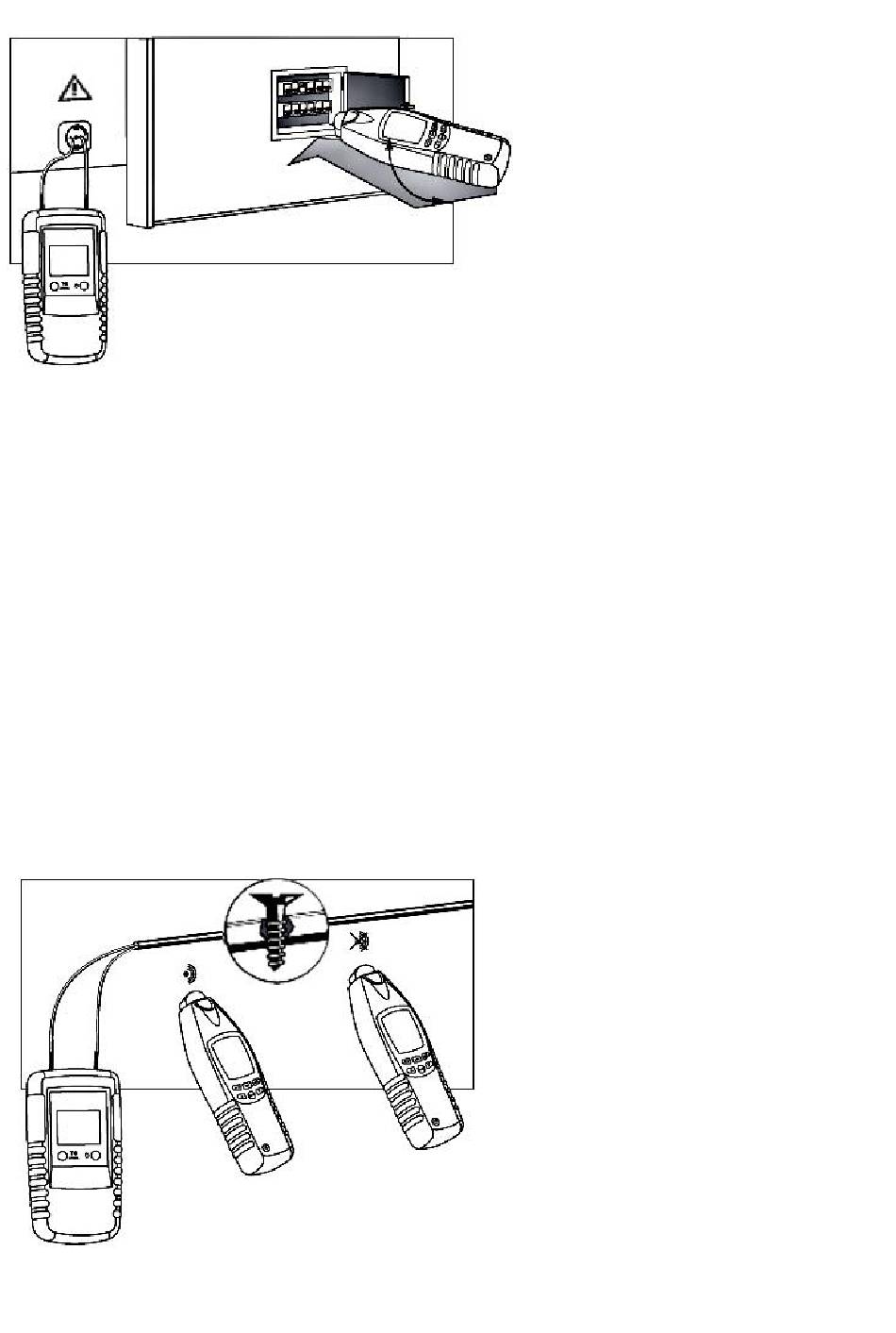

Verbinden Sie die rote Anschlussleitung mit der ersten und die schwarze Anschlussleitung mit der
zweiten Ader. Das Signal verschwindet entlang der Leitung nach der Stelle, an welcher sich der
Kurzschluss befindet.
Beachten Sie, dass die Empfangstiefe bei geschirmten Leitungen abweichen kann, da die einzelnen
Adern im geschirmten Kabel miteinander verdrillt sind. Kurzschlüsse können im Normalfall nur
korrekt geortet werden wenn der Übergangswiderstand am Kurzschluss unter 20 Ω liegt. Die Höhe
des Widerstandes kann vor der Prüfung mit einem Multimeter gemessen werden.
Liegt der Übergangswiderstand am Kurzschluss über 20 Ω, können Sie versuchen den Kurzschluss
mit Hilfe der Methode zur Suche von Leitungsunterbrechungen zu finden.
Die Empfangstiefe beträgt maximal 0.5 Meter, abhängig von Material und Anwendung. Durch die
Veränderung der Sende-Level Einstellung am Transmitter von 1 nach 3, kann die Empfangstiefe um
den Faktor x5 verändert werden.
