9.7 Suche von Engstellen in Installationsrohren oder Kabelkanälen (einpolige Anwendung)
Um Engstellen oder Blockaden in Rohren oder Kanälen zu finden, müssen alle elektrischen Leiter
darin abgeklemmt und mit der Schutzerdung verbunden werden. Hierdurch wird verhindert, dass das
Prüfsignal in die durchlaufenden Leitungen streut und eine Prüfung der Engstelle nicht mehr möglich
ist.

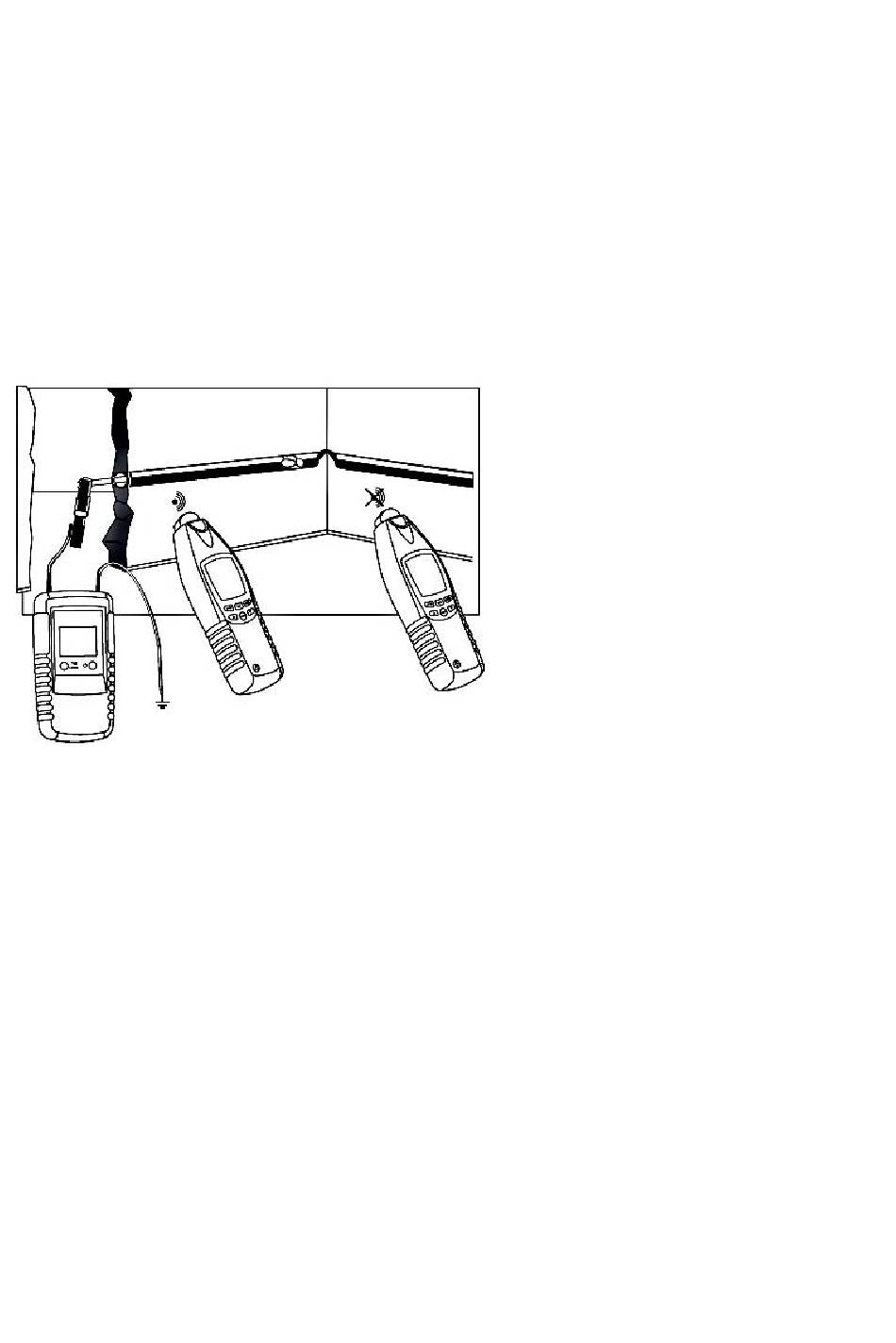

Führen Sie einen Kupferdraht oder Zugdraht in das Rohr ein soweit es möglich ist, welches Sie mit
der roten Buchse am Transmitter verbinden. Die schwarze Anschlussleitung verbinden Sie mit der
Schutzerdung.
Nach Aktivierung des Transmitters verfolgen Sie das Signal mit dem Receiver bis kein Signal mehr
vorhanden ist. An dieser Stelle ist das Ende des Kupferdrahts/Zugdrahts und somit die Engstelle im
Rohr/Kabelkanal.
Die Empfangstiefe beträgt maximal 2 Meter, abhängig von Material und Anwendung. Durch die
Veränderung der Sende-Level Einstellung am Transmitter von 1 nach 3, kann die Empfangstiefe um
den Faktor x5 verändert werden.

9.8 Suche von Sicherungsautomaten/Stromkreisen in der Verteilung (zweipolige Anwendung)

Achtung: Die Suche in Spannungsführenden Systemen darf nur unter Anwendung aller
erforderlichen Sicherheitsbestimmungen erfolgen!
Verbinden Sie die rote und schwarze Anschlussleitung mit der Phase- und Neutralleiterklemme der
Steckdose. Schalten Sie den Transmitter auf LEVEL 1, damit eine einwandfreie Identifizierung des
Sicherungsautomaten möglich ist. Fahren Sie mit dem Receiver die Sicherungen/ Zuleitungen ab bis
das Signal am stärksten ist.
Da die Genauigkeit der Suche stark von der Ordnung der Anschlussleitungen in der Verteilung
abhängt, ist zu empfehlen alle Abdeckungen der Verteilung zu entfernen und direkt an den
Zuleitungen zu messen.
Erfolgt die Suche an den Sicherungen und es gelingt keine eindeutige Zuordnung, kann es helfen
den Receiver um 90° seitlich zu drehen, da die Einbaulage der internen Magnetspule der
Sicherungen unter den verschiedenen Herstellern variieren kann. Führen Sie diese Messung zur
höchstmöglichen Präzision im sense Modus mit minimaler Sensitivität durch.
