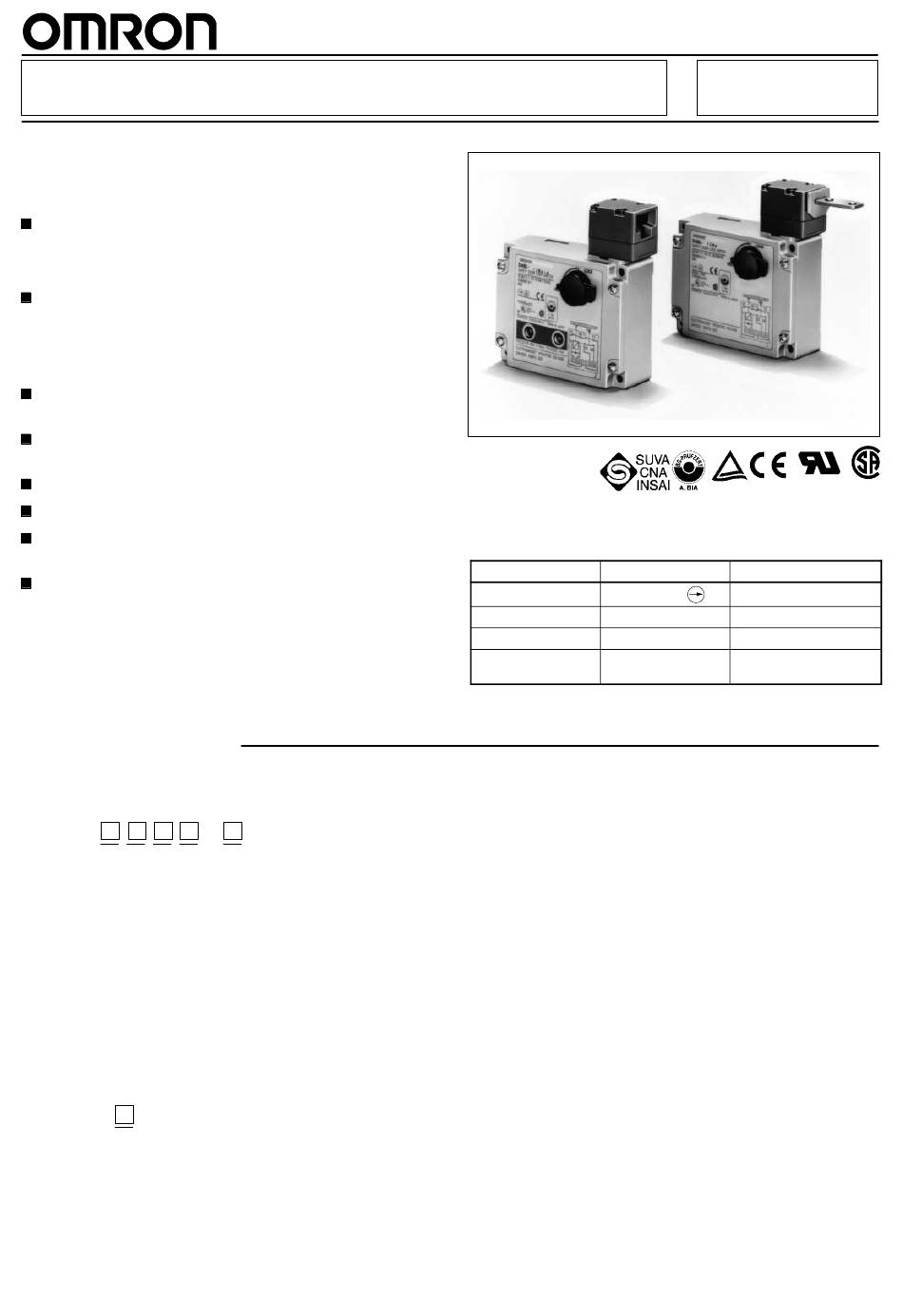

Verriegelungsschalter für schutztüren
Verriegelungsschalter für Schutztüren
Verriegelung von Schutztüren bis zum
vollständigen Stillstand der Maschine
Zwei Typen:
Feder–Verriegelung/elektromagnetische Entriegelung
Elektromagnetische Verriegelung/Feder–Entriegelung
Betätiger:
Horizontale Befestigung
Vertikale Befestigung
Verstellbar (horizontal/vertikal)
Spezieller Notentriegelungsschlüssel zur einfachen
Wartung und Öffnung der Tür bei Spannungsausfall
Robustes Schaltergehäuse aus Aluminium–Druck-
guss, Schutzart IP 65 (EN60529, IEC529)
Horizontale und vertikale Kabelzuführung
Gut sichtbare Anzeige
Verstellbarer Betätiger
(für Klapptüren mit zwei Flügeln)
Sicherheitsstandards:
Konformität:
Maschinen–Richtlinie
Niederspannungs–Richtlinie
EN1088
JIS C 4508
Bestellhinweise
Modellnummer
Verriegelungsschalter
D4BL -
1 2 3 4
1. Kabeleinführung
1:
PG13,5
2. Eingebaute Kontakte
C: 1 Öffner/1 Schließer (Schleichkontakte)
+ 1 Öffner (Schleichkontakt)
D: 2 Öffner (Schleichkontakte)
+ 1 Öffner (Schleichkontakt)
Betätiger
1. Betätiger
D4BL - K
1
-
5
1:
Horizontal
2:
Vertikal
3:
Verstellbar (horizontal/vertikal)
Zulassungen:
Prüfinstitut
TÜV Rheinland
UL
CSA
BIA
3. Montagerichtung des Kopfes
R: Rechts
4. Verriegelung/Entriegelung der Tür (Für alle Modelle
steht ein spezieller Notentriegelungsschlüssel zur Verfügung)
A: Feder–Verriegelung/elektromagnetische Entriegelung (24 V DC–Spule)
B: Feder–Verriegelung/elektromagnetische Entriegelung (110 V AC–Spule)
C: Feder–Verriegelung/elektromagnetische Entriegelung (230 V AC–Spule)
G: Elektromagnetische Entriegelung (24 V DC–Spule)/Feder–Verriegelung
5. Anzeige
Leerstelle: Ohne Anzeige
A:
1 mA bei 10 bis 115 V AC oder DC (rote und grüne LED)
D:
1 mA bei 250 V AC (orange und grüne Glimmlampe)
D4BL
Norm
Dokumentennummer
R9451050
EN60947-5-1
UL508
E76675 Vol.3 Sec.11
CSA C22.2, No.14
LR45746
GS-ET-19
9402293
EN60947-5-1
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Omron D4BL

  • Seite 1 D: 2 Öffner (Schleichkontakte) 1 mA bei 10 bis 115 V AC oder DC (rote und grüne LED) + 1 Öffner (Schleichkontakt) 1 mA bei 250 V AC (orange und grüne Glimmlampe) Betätiger 1. Betätiger D4BL - K Horizontal Vertikal Verstellbar (horizontal/vertikal)
  • Seite 2 D4BL D4BL Verriegelungsschalter Ausführung mit Federverriegelung Elektromagnetische Schleichkontakten (Öffner sind Verriegelung zwangsöffnend) 24 VDC 110 VAC 230 VAC 24 VDC Ohne Anzeige D4BL-1CRA D4BL-1CRB D4BL-1CRC D4BL-1CRG 1 Öffner/1 Schließer + 1 Öffner Mit LED–Anzeige D4BL-1CRA-A D4BL-1CRB-A D4BL-1CRC-A D4BL-1CRG–A 1 Öffner/1 Schließer + 1 Schließer Mit Glimmlampen–Anzeige...
  • Seite 3: Spezifikationen

    D4BL D4BL Spezifikationen Technische Daten 1. IEC 947-5-1 und EN60947-5-1 AC-15 3A/250 V (6A/115 V für die Modelle mit LED–Anzeige, 3 A/250 V für die Modelle mit Glimmlampen–Anzeige) 2. NEMA A300 (UL/CSA Pilot Duty) Nennspannung Strom Schaltleistung Kontinuierlich Einschalten Ausschalten...
  • Seite 4: Kontaktbelegung

    D4BL D4BL Bezeichnungen Betätiger Verriegelungsplatte Überwachungskontakt Verriegelung Drehbarer Zylinder Schlüsselschalter Arbeitsstößel Hilfsstößel Drehbarer Hebel Sicherheitsschalter Spule E1 E2 31 12 23 24 Kabeleinführung (horizontal) – Anschlussklemmen Kabeleinführung (vertikal) Schutzleiterklemme etrieb Kontaktbelegung Modell Kontakt Kontaktanordnung D4BL-jCjj-j 1 Öffner/1 Schließer + 1 Öffner Nur die Öffnerkontakte 11–12 und 31–32 sind...
  • Seite 5 D4BL D4BL Betriebsablauf (Beispiel eines Betriebsablaufs des elektromagnetische Verriegelungssystems des D4BL-jCjj-A) Phase Tür Die Schutztür ist offen Die Schutztür ist geschlossen Die Schutztür ist geschlossen Die Schutztür ist geschlossen und die Maschine ist in Betrieb und die Spule ist erregt Tür–...
  • Seite 6: Abmessungen (Mm)

    D4BL D4BL Abmessungen (mm) Hinweis: Alle Abmessungen in Millimetern, wenn keine andere Einheit angegeben ist. Alle Abmessungen sind mit ±0,4 mm toleriert, wenn keine speziellen Toleranzen angegeben sind. Schalter D4BL-jjjj-j 4 Befestigungsschrauben M3,5 (116,6) 37,5 Schutzkappe 34,2 ∅ Vier, 5,3 Montagebohr–...
  • Seite 7: Mit Eingestecktem Betätiger

    D4BL D4BL Mit eingestecktem Betätiger D4BL + D4BL-K1 Vertikal Horizontal Einführ–Radius Einführ–Radius R y 1000 (Seitenansicht) R y 1200 (Seitenansicht) min. 53,5 max. 57 min. 53,5 max. 57 (20±0,15) (20±0,15) (12) (41) (41) (35) Vertikal D4BL + D4BL-K2 Einführ–Radius R y 1000 (Seitenansicht) Horizontal Einführ–Radius...
  • Seite 8 D4BL D4BL Installation Beispiel einer Schaltung mit dem Sicherheitsmodul G9S von Omron. G9S–301 (24 VDC)+D4BL–1CRG (elektromagnetische Verriegelung)+D4B–1511N G9S–301 (24 VDC) Schutztürüberwachung +24V mit elektromagnetischer Zuhaltung, mit Verriegelungs– und Positionsschalter – mit Querschlußerkennung – 2–Kanaleingang – manueller Start Positionsschalter D4B-1511N Geschlossen...
  • Seite 9: Beispiel Einer Schaltung Mit Dem G9S Sicherheitsmodul Von Omron

    D4BL D4BL Beispiel einer Schaltung mit dem G9S Sicherheitsmodul von OMRON G9S-321-Tj (24 VDC)+D4BL-1CRA (Federverriegelung)+D4B-1511N G9S–321–T (24 VDC) Schutztürüberwachung mit mechanischer Zuhaltung, mit Verriegelungs– und Positionsschalter – mit Querschlußerkennung – 2–Kanaleingang – automatischer Start – abfallverzögerte Abschaltung Positionsschalter D4B-1511N Geschlossen...
  • Seite 10: Vorsichtsmaßnahmen

    Betätiger von OMRON, um den Kopf zu betätigen. Anderen- falls kann der Betätiger beschädigt oder die Sicherheit der Anlage be- Stopper einträchtigt werden. Der für den D4BL ausgelegte Betätiger ist nicht mit dem D4BS kompati- Anschlag bel. Montieren Sie den Betätiger und ziehen Sie diesen mit Schrauben fest.
  • Seite 11 Verriegelungsschalter Kopfansicht von unten Schalteransicht von oben Montage des Schalters und des Betätigers Montieren Sie den D4BL und den Betätiger mit vier M5 Schrauben mit Unterlegscheiben und ziehen Sie die Schrauben mit dem spezifizierten Drehmomenten fest. Stößelvertiefung Drehhebel mit...
  • Seite 12: Beispiel Für Kabelanschluss

    Schließen Sie die Anzeigeneinheit nach dem 7–adrigen Kabel an den D4BL an. Endfläche der Kabelummantelung Wartung und Reparatur Der D4BL darf nur durch entsprechende berechtigte Personen gewar- tet oder repariert werden. Hinweis Berühren Sie die Spule nicht, da die Spule während des Betriebs Wärme abgibt.
