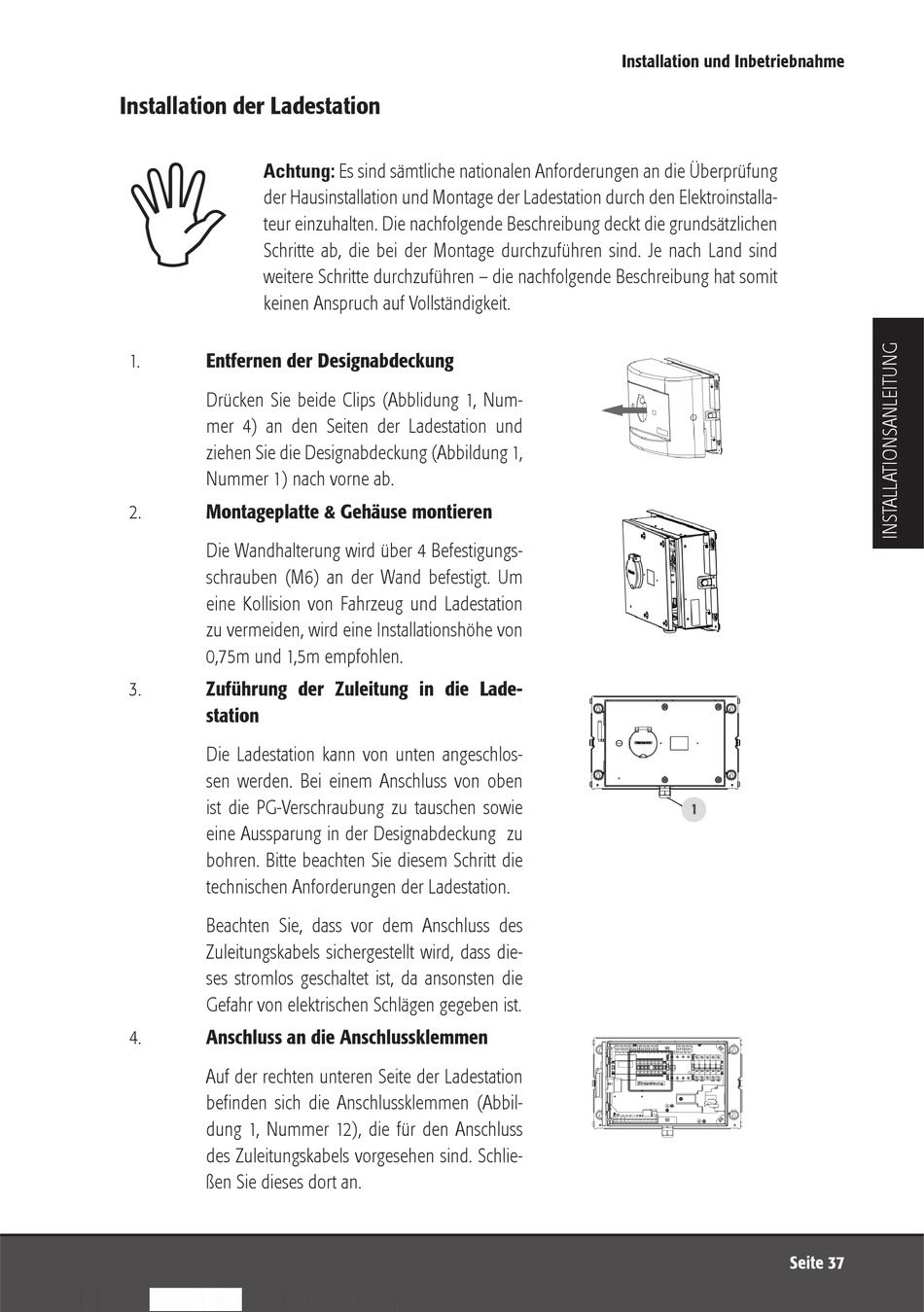

Installation der Ladestation

,
Achtung: Es sind sämtliche nationalen Anforderungen an die Überprüfung
der Hausinstallation und Montage der Ladestation durch den Elektroinstalla-
teur einzuhalten . Die nachfolgende Beschreibung deckt die grundsätzlichen
Schritte ab, die bei der Montage durchzuführen sind . Je nach Land sind
weitere Schritte durchzuführen – die nachfolgende Beschreibung hat somit
keinen Anspruch auf Vollständigkeit .
Entfernen der Designabdeckung
1 .
Drücken Sie beide Clips (Abblidung 1, Num-
mer 4) an den Seiten der Ladestation und
ziehen Sie die Designabdeckung (Abbildung 1,
Nummer 1) nach vorne ab .
Montageplatte & Gehäuse montieren
2 .
Die Wandhalterung wird über 4 Befestigungs-
schrauben (M6) an der Wand befestigt . Um
eine Kollision von Fahrzeug und Ladestation
zu vermeiden, wird eine Installationshöhe von
0,75m und 1,5m empfohlen .
3 .
Zuführung der Zuleitung in die Lade-
station
Die Ladestation kann von unten angeschlos-
sen werden . Bei einem Anschluss von oben
ist die PG-Verschraubung zu tauschen sowie
eine Aussparung in der Designabdeckung zu
bohren . Bitte beachten Sie diesem Schritt die
technischen Anforderungen der Ladestation .
Beachten Sie, dass vor dem Anschluss des
Zuleitungskabels sichergestellt wird, dass die-
ses stromlos geschaltet ist, da ansonsten die
Gefahr von elektrischen Schlägen gegeben ist .
Anschluss an die Anschlussklemmen
4 .
Auf der rechten unteren Seite der Ladestation
befinden sich die Anschlussklemmen (Abbil-
dung 1, Nummer 12), die für den Anschluss
des Zuleitungskabels vorgesehen sind . Schlie-
ßen Sie dieses dort an .
Installation und Inbetriebnahme
