Folgende Bauteile sind in der Ladestation enthalten:
1 Designabdeckung
2 Steckdose
3 Status LED
4 Clips zur Befestigung der Designabdeckung
5 Befestigungen für Wandmontage
6 RFID Lesegerät (optional)
7 Verschraubungen für Gerätedeckel
8 Typenschild mit Seriennummer
9 Fehlerstromschutzschalter (FI)
10 Leitungsschutzschalter (LS)
11 Kabelzuführungsmöglichkeit
12 Klemmenblock für Anschlussklemmen
13 Stromzähler (optional)
14 Ladestations-Controller
15 Mobilfunkantenne (optional)
Bitte beachten Sie die folgenden Abweichungen:
» Ist die Ladestation an Stelle des Typ 2-Steckers mit einem einzigen Schuko-Stecker ausge-
stattet, so ist der Leitungsschutzschalter (LS) [10] einphasig ausgeführt . Die Zuleitung der
Station ist jedoch wie abgebildet dreiphasig ausgeführt .
» Ist die Ladestation an Stelle des E-Mobility-Steckers mit insgesamt vier Schuko-Steckern
ausgestattet, so verfügt diese nur über einen Leitungsschutzschalter, der direkt neben der
einphasigen Zuleitungsklemme angebracht ist [15] . Diese Ladestation darf nur an eine
bereits abgesicherte Leitung angeschlossen werden . Der Anschluss dieser Ladestation als
direkter Verbraucher am Hausanschluss ist ausdrücklich untersagt .

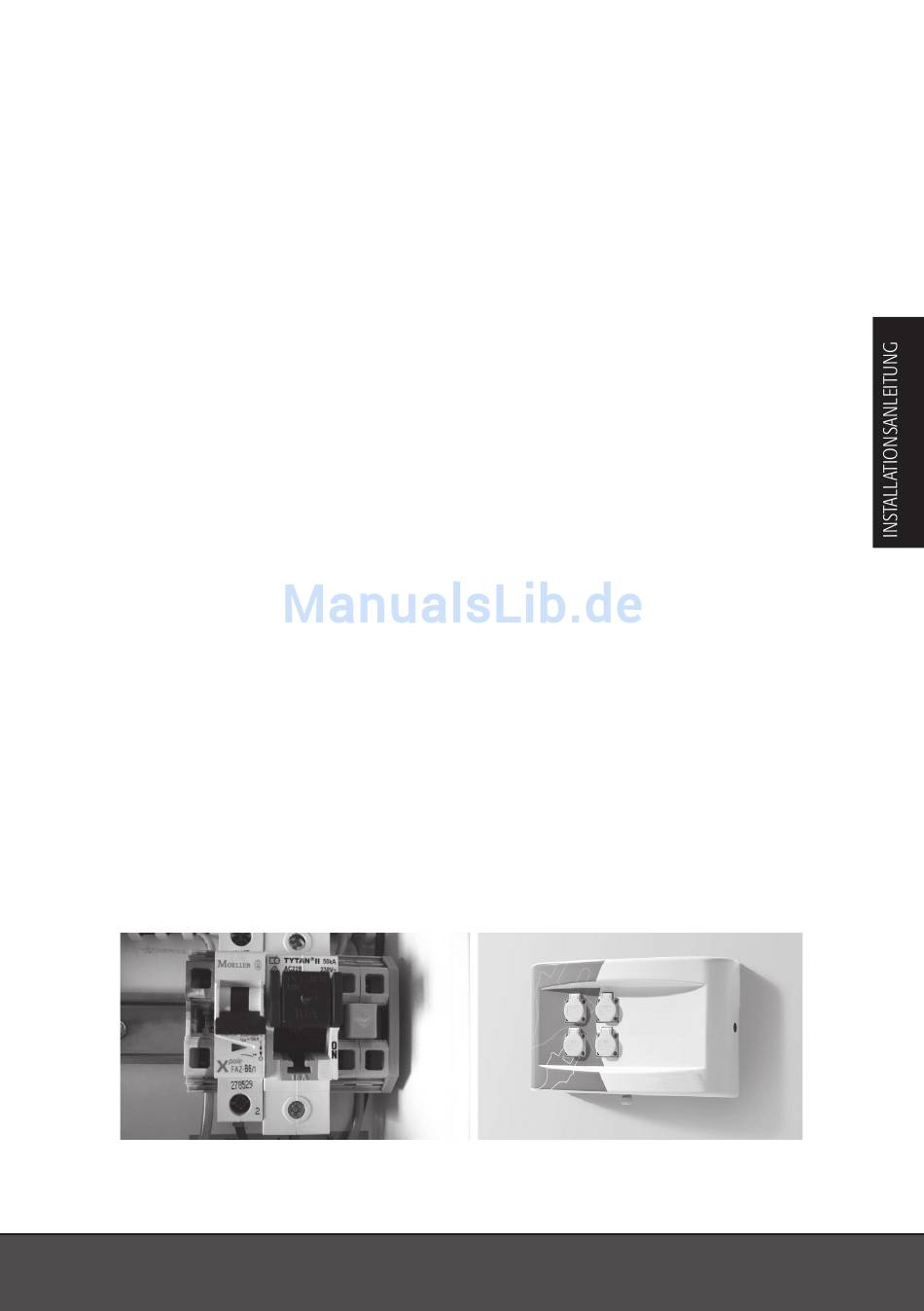

Abbildung 2: Anschlussfeld Ladestation VE-Box Schuko mit 4 Schuko-Steckern .
Die Ladestation auf einen Blick
