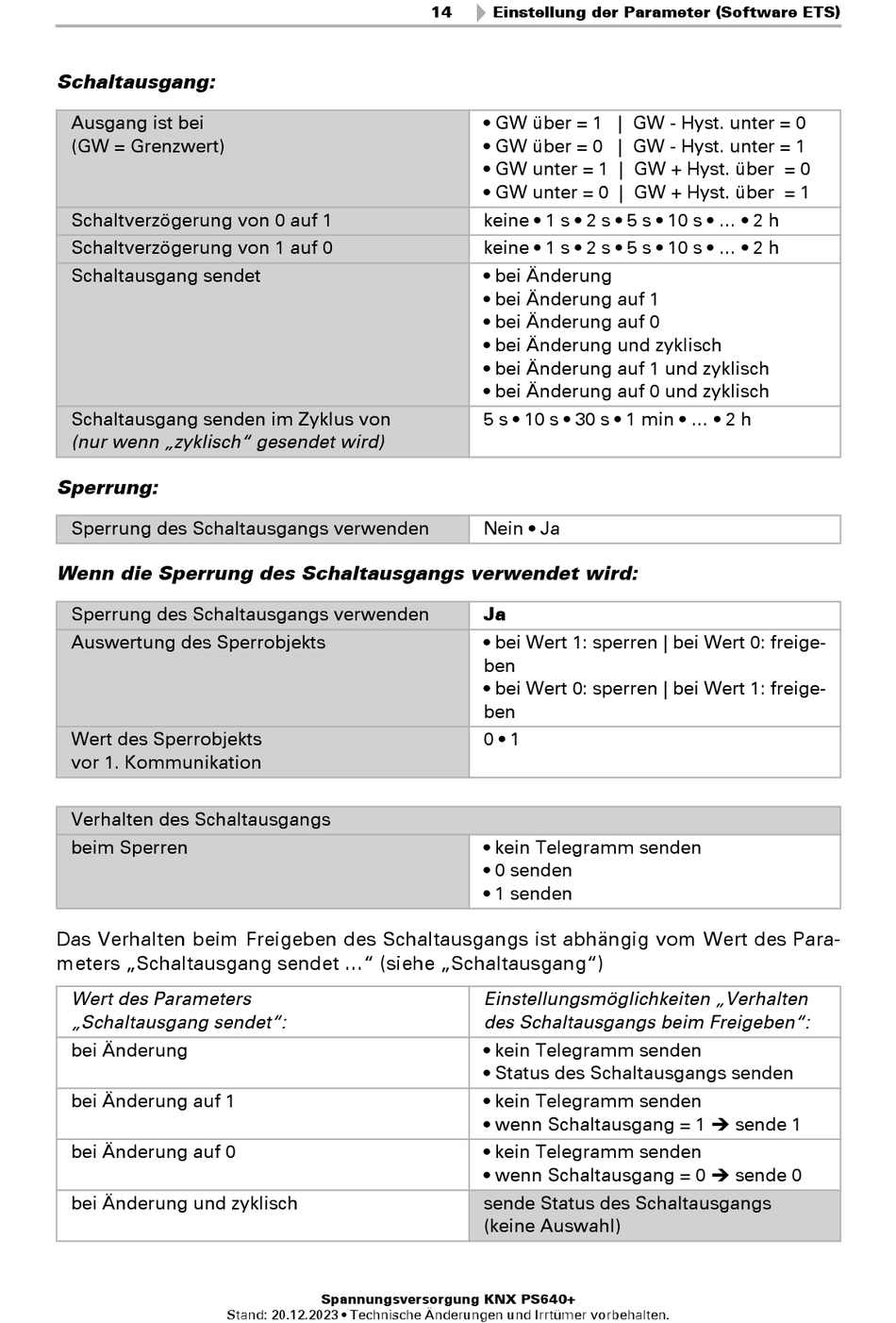

Elsner PS640+ Handbuch Seite 16

Schaltausgang:
Ausgang ist bei
(GW = Grenzwert)
Schaltverzögerung von 0 auf 1
Schaltverzögerung von 1 auf 0
Schaltausgang sendet
Schaltausgang senden im Zyklus von
(nur wenn „zyklisch" gesendet wird)
Sperrung:
Sperrung des Schaltausgangs verwenden
Wenn die Sperrung des Schaltausgangs verwendet wird:
Sperrung des Schaltausgangs verwenden
Auswertung des Sperrobjekts
Wert des Sperrobjekts
vor 1. Kommunikation
Verhalten des Schaltausgangs
beim Sperren
Das Verhalten beim Freigeben des Schaltausgangs ist abhängig vom Wert des Para-
meters „Schaltausgang sendet ..." (siehe „Schaltausgang")
Wert des Parameters
„Schaltausgang sendet":
bei Änderung
bei Änderung auf 1
bei Änderung auf 0
bei Änderung und zyklisch
Spannungsversorgung KNX PS640+
Stand: 20.12.2023 • Technische Änderungen und Irrtümer vorbehalten.
14 Einstellung der Parameter (Software ETS)
• GW über = 1 | GW - Hyst. unter = 0
• GW über = 0 | GW - Hyst. unter = 1
• GW unter = 1 | GW + Hyst. über = 0
• GW unter = 0 | GW + Hyst. über = 1
keine • 1 s • 2 s • 5 s • 10 s • ... • 2 h
keine • 1 s • 2 s • 5 s • 10 s • ... • 2 h
• bei Änderung
• bei Änderung auf 1
• bei Änderung auf 0
• bei Änderung und zyklisch
• bei Änderung auf 1 und zyklisch
• bei Änderung auf 0 und zyklisch
5 s • 10 s • 30 s • 1 min • ... • 2 h
Nein • Ja
Ja
• bei Wert 1: sperren | bei Wert 0: freige-
ben
• bei Wert 0: sperren | bei Wert 1: freige-
ben
0 • 1
• kein Telegramm senden
• 0 senden
• 1 senden
Einstellungsmöglichkeiten „Verhalten
des Schaltausgangs beim Freigeben":
• kein Telegramm senden
• Status des Schaltausgangs senden
• kein Telegramm senden
• wenn Schaltausgang = 1  sende 1
• kein Telegramm senden
• wenn Schaltausgang = 0  sende 0
sende Status des Schaltausgangs
(keine Auswahl)
